Ko so pomembni prilagodljivo usmerjanje, stabilna prevodnost in zanesljiva izolacija,Qiancheng PVC sukani par, fleksibilen kabelzagotavlja praktično rešitev ožičenja za nizkonapetostna vezja, svetilke, gospodinjske aparate in majhno elektromehansko opremo. Njegovi večžilni bakreni vodniki brez kisika in PVC izolacija so zasnovani tako, da podpirajo priročno namestitev v aplikacijah, kjer je navadne toge žice težko napeljati.
Fleksibilni kabel s sukanim parom PVC združuje finožilne bakrene vodnike s PVC izolacijo in zvito konstrukcijo za zagotavljanje prilagodljivosti za upogibanje, usmerjanje in omejeno ožičenje. Serija Qiancheng RVS-300/300 je na voljo v nominalnih prerezih od 2 × 0,5 mm² do 2 × 6 mm², s standardno nazivno napetostjo 300/300 V in temperaturno oceno 70 ℃. Ta članek pojasnjuje njegovo konstrukcijo, tehnične parametre, prednosti namestitve, scenarije uporabe in vidike izbire, da bi kupcem pomagal prepoznati ustrezen gibljiv kabel za projekte nizkonapetostnega ožičenja.
Kazalo
- Kaj je upogljivi kabel iz PVC zvitega para?
- Kako njegova konstrukcija vpliva na uspešnost?
- Kateri so glavni tehnični parametri?
- Katere so ključne prednosti?
- Kje se pogosto uporablja?
- Kako naj kupci izberejo pravo specifikacijo?
- Kaj je treba upoštevati med namestitvijo?
- Pogosto zastavljena vprašanja
- Zaključek
Kaj je upogljivi kabel iz PVC zvitega para?

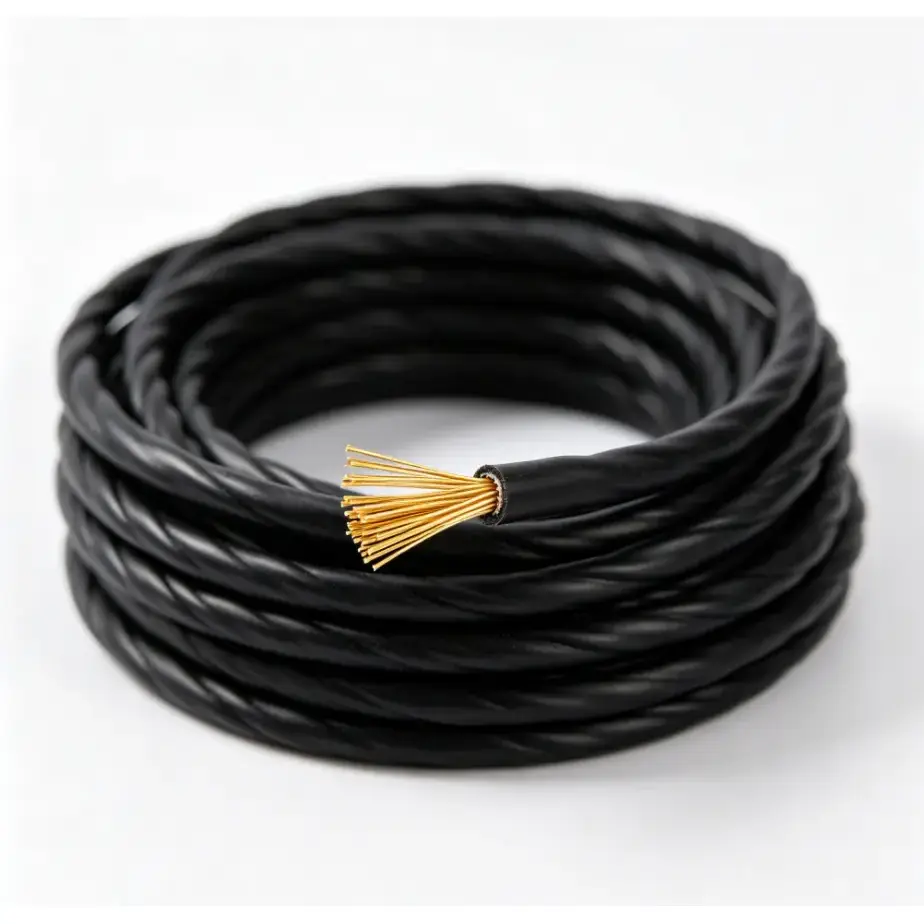

Fleksibilni kabel s prepletenim parom PVC je nizkonapetostna gibljiva žica, sestavljena iz dveh izoliranih vodnikov, razporejenih v zvito konfiguracijo. Izdelek Qiancheng uporablja fine večžilne bakrene žice brez kisika kot prevodnike in PVC kot izolacijski material. Kombinacija je namenjena zagotavljanju električne prevodnosti skupaj z mehansko prožnostjo, potrebno za praktično ožičenje.
Izdelek je označen kot model RVS-300/300 in je zasnovan za aplikacije, kot so obnova gospodinjstev, oprema za razsvetljavo, gospodinjski aparati in majhna elektromehanska oprema. V primerjavi s togimi žicami s polnim jedrom njegova finopletena konstrukcija olajša upogibanje okoli vogalov, prehajanje skozi cevi in pot skozi razmeroma omejene prostore za namestitev.
Za kupce, ki ocenjujejo proizvajalca gibljivega kabla iz PVC, je treba upoštevati material prevodnika, konstrukcijo izolacije, površino prečnega prereza, nazivno napetost in predvideno okolje za namestitev, namesto da bi izbrali kabel samo na podlagi videza ali cene.
Kako njegova konstrukcija vpliva na uspešnost?
Učinkovitost gibljivega kabla je močno odvisna od tega, kako sta zasnovana njegov vodnik in izolacija. Qianchengov PVC Twisted Pair Fleksibilni kabel združuje več strukturnih elementov, ki prispevajo k predvidenim nizkonapetostnim aplikacijam.
- Finožilni bakreni vodnik:Več finih bakrenih pramenov zagotavlja večjo prilagodljivost kot primerljiv poln prevodnik.
- Baker brez kisika:Bakreni vodnik je zasnovan tako, da zagotavlja enakomerno električno prevodnost in relativno nizek upor prevodnika.
- Struktura zvitega para:Oba vodnika sta razporejena skupaj in ustvarjata kompaktno obliko, ki je primerna za napeljavo in povezavo.
- PVC izolacija:Izolacija zagotavlja električno ločitev med vodniki in pomaga zaščititi prevodna jedra v določenih pogojih delovanja.
- Prilagodljiva konstrukcija:Celotna struktura podpira upogibanje, zvijanje in usmerjanje, kjer je prostor za namestitev omejen.
Zaradi te kombinacije je kabel še posebej pomemben, ko je pomembno upoštevati priročnost namestitve. Vendar mora izbira kabla vedno temeljiti na dejanski električni obremenitvi, okolju, načinu namestitve in veljavnih lokalnih zahtevah.
Kateri so glavni tehnični parametri?
Tehnični parametri pomagajo inženirjem, izvajalcem, distributerjem in nabavnim ekipam ugotoviti, ali se določena specifikacija kabla ujema z predvidenim vezjem. Naslednje specifikacije temeljijo na informacijah o izdelku Qiancheng.
| Nominalni odsek | maks. Premer enojne žice | Debelina izolacije | maks. Premer | Najmanjša izolacijska upornost pri 70 ℃ |
|---|---|---|---|---|
| 2×0,5 mm² | 0,16 mm | 0,8 mm | 6,0 mm | 0,016 MΩ·km |
| 2×0,75 mm² | 0,16 mm | 0,8 mm | 6,2 mm | 0,014 MΩ·km |
| 2×1,0 mm² | 0,16 mm | 0,8 mm | 6,6 mm | 0,013 MΩ·km |
| 2×1,5 mm² | 0,16 mm | 0,8 mm | 7,2 mm | 0,012 MΩ·km |
| 2×2,5 mm² | 0,16 mm | 0,8 mm | 8,2 mm | 0,0095 MΩ·km |
| 2×4 mm² | 0,16 mm | 0,8 mm | 9,5 mm | 0,0079 MΩ·km |
| 2×6 mm² | 0,21 mm | 1,0 mm | 11,6 mm | 0,0081 MΩ·km |
Standardna različica je ocenjena na 300/300 V s temperaturno oceno 70 ℃. Kupci morajo pred naročilom potrditi popolne tehnične zahteve, še posebej, če projekt vključuje nenavadne temperature, neprekinjeno gibanje, izpostavljenost na prostem ali druge zahtevne pogoje.
Katere so ključne prednosti?
Stabilna električna prevodnost
Visokokakovosten bakren prevodnik je bistvenega pomena za zanesljiv električni prenos. Finožilna bakrena konstrukcija brez kisika, uporabljena v tem kablu, je namenjena zagotavljanju stabilne prevodnosti in nizkega upora prevodnika za primerne nizkonapetostne aplikacije.
Prilagodljivo usmerjanje
Prilagodljivost je ena glavnih praktičnih prednosti večžilnega vodnika. Monterji lahko upognejo in napeljejo kabel skozi vogale, kanale, prostore za opremo in druga področja, kjer je rokovanje s togimi žicami neprijetno.
Zanesljiva PVC izolacija
PVC izolacija zagotavlja električno ločitev in pomaga zaščititi prevodnik pred običajno mehansko obrabo in vplivi okolja, do katerih pride pri ustrezni uporabi v zaprtih prostorih. Izolacija je zasnovana tudi z značilnostmi, ki zavirajo gorenje, v skladu z informacijami o izdelku.
Priročna namestitev
Kombinacija finih bakrenih pramenov in kompaktne zvite konstrukcije lahko poenostavi ravnanje s kablom med namestitvijo. To je še posebej uporabno za projekte ožičenja, ki vključujejo številne zavoje ali omejene prostore za usmerjanje.
Kje se pogosto uporablja?
Področje uporabe fleksibilnega kabla s sukanim parom PVC je osredotočeno na nizkonapetostno ožičenje, kjer sta pomembni prilagodljivost in enostavna namestitev. Tipične aplikacije vključujejo:
- Gospodinjska električna napeljava
- Naprave za notranjo razsvetljavo
- Priključki gospodinjskih aparatov
- Mala elektromehanska oprema
- Komercialna nizkonapetostna vezja
- Priključna napeljava opreme
- Vodovod in ožičenje v zaprtem prostoru
- Projekti obnove električne napeljave
Na primer, inštalater, ki napeljuje ožičenje skozi ozek notranji vod, lahko izkoristi prožnost finožilnega kabla, ker lahko vodnik sledi ovinkom brez težav pri rokovanju, povezanih s togo žico. Natančno ustreznost je treba še vedno preveriti glede na zahteve proizvajalca opreme in veljavne električne kode.
Kako naj kupci izberejo pravo specifikacijo?
Izbira gibljivega kabla vključuje več kot določitev pravilnega nominalnega prereza. Nabavna ekipa mora pred oddajo naročila oceniti celotno delovno okolje in električne zahteve.
- Določite zahtevano velikost vodnika.Povežite površino prečnega prereza s trenutno porabo tokokroga, pogoji namestitve in veljavnimi električnimi zahtevami.
- Potrdite nazivno napetost.Standardni izdelek je ocenjen na 300/300 V, zato morajo kupci preveriti, ali se ta ocena ujema s predvidenim vezjem.
- Ocenite temperaturne razmere.Standardna različica ima temperaturno oznako 70 ℃. Okolja z višjo temperaturo lahko zahtevajo drugačno specifikacijo.
- Preverite okolje namestitve.Standardna PVC izolacija je namenjena ustreznim notranjim pogojem in ni priporočljiva za dolgotrajno izpostavljenost neposredni sončni svetlobi.
- Razmislite o mehanskem gibanju.Prilagodljiva struktura podpira rutinsko upogibanje in zvijanje, vendar je treba aplikacije, ki vključujejo pogosto neprekinjeno premikanje, oceniti ločeno.
- Potrdite zahteve glede dokumentacije.Izvozni projekti lahko zahtevajo posebne dokumente o skladnosti, poročila o testiranju ali zahteve ciljnega trga.
Kaj je treba upoštevati med namestitvijo?
Pravilna namestitev je bistvenega pomena za ohranitev učinkovitosti kabla. Tudi dobro izdelanega gibljivega kabla ne bi smeli obravnavati kot univerzalno primernega za vsako okolje.
Med montažo se izogibajte prekomerni vlečni sili, ostrim upogibom, zmečkaninam ali mehanskim poškodbam izolacije. Kabel je treba izbrati tudi glede na pričakovano električno obremenitev, namesto da preprosto izberete največjo ali najmanjšo razpoložljivo specifikacijo.
Pri projektih v zaprtih prostorih je pomembno, da kabel ostane znotraj določenih delovnih pogojev. Standardna PVC izolacija je primerna za normalno izpostavljenost vlagi v zaprtih prostorih, vendar se ne sme domnevati, da zagotavlja dolgoročno odpornost na neposredno zunanjo sončno svetlobo ali hude okoljske razmere. Kjer se zahteva posebna okoljska odpornost, se morajo kupci o alternativni izolaciji ali gradbenih možnostih pogovoriti zDobavitelj kablov Qiancheng.
Pogosto zastavljena vprašanja
1. Kakšna je nazivna napetost upogljivega kabla PVC zvit par?
Standardna različica Qiancheng RVS-300/300 ima nazivno napetost 300/300 V. Kupci morajo pred izbiro in namestitvijo preveriti napetostne zahteve dejanskega vezja.
2. Kakšno temperaturo lahko prenese standardni PVC kabel?
Standardni izdelek ima temperaturno oceno 70 ℃. Če uporaba vključuje temperature nad to ravnjo ali neobičajne toplotne razmere, je treba oceniti ustrezno alternativno specifikacijo.
3. Ali je ta prožni kabel primeren za uporabo na prostem?
Standardna izvedba je namenjena predvsem primerni uporabi v zaprtih prostorih. Dolgotrajna neposredna izpostavljenost zunanji sončni svetlobi ni priporočljiva. Kupci z zunanjimi zahtevami naj se s proizvajalcem pogovorijo o možnosti izolacije, odporne na staranje.
4. Katere velikosti vodnikov so na voljo?
Navedene specifikacije segajo od 2×0,5 mm² do 2×6 mm², vključno z 2×0,75, 2×1,0, 2×1,5, 2×2,5 in 2×4 mm². Razpoložljivost in prilagoditev je treba potrditi glede na posebno naročilo.
5. Ali je mogoče barvo izolacije in končno dolžino prilagoditi?
ja Qiancheng lahko uredi običajno zahtevane barve izolacije in velikosti prevodnikov v skladu s specifikacijami naročila. O dolžinah končnih zvitkov je mogoče razpravljati tudi glede na količino, pakiranje in zahteve glede uporabe.
6. Ali je upogljivi kabel PVC zvit par primeren za premične povezave?
Njegov finožilni bakreni vodnik in zvita konstrukcija zagotavljata dobro prilagodljivost za rutinsko upogibanje in zvijanje med namestitvijo in uporabo. Prijave, ki vključujejo pogoste ali neprekinjene premike, je treba oceniti glede na pogostost premikov in pogoje delovanja.
Zaključek
Fleksibilni kabel s sukanim parom PVC ponuja praktično kombinacijo bakrene prevodnosti, PVC izolacije, kompaktne sukane konstrukcije in prilagodljivosti namestitve za primerne nizkonapetostne aplikacije. S specifikacijami, ki segajo od 2 × 0,5 mm² do 2 × 6 mm², Qiancheng ponuja možnosti za gospodinjsko ožičenje, razsvetljavo, priključke naprav in uporabo majhne opreme. Za kupce, ki primerjajo proizvajalca ali dobavitelja upogljivega kabla iz PVC sukanega para, lahko pregledovanje konstrukcije prevodnika, preseka, nazivne napetosti, temperaturne vrednosti, zahtev glede izolacije in pogojev uporabe naredi izbiro izdelka natančnejšo. Če načrtujete projekt ožičenja in potrebujete pomoč pri potrditvi specifikacij, primernosti uporabe ali prilagojenih zahtev,kontaktirajte nasda bi razpravljali o vaših zahtevah glede kabla in prejeli ustrezno priporočilo za izdelek in ponudbo.
