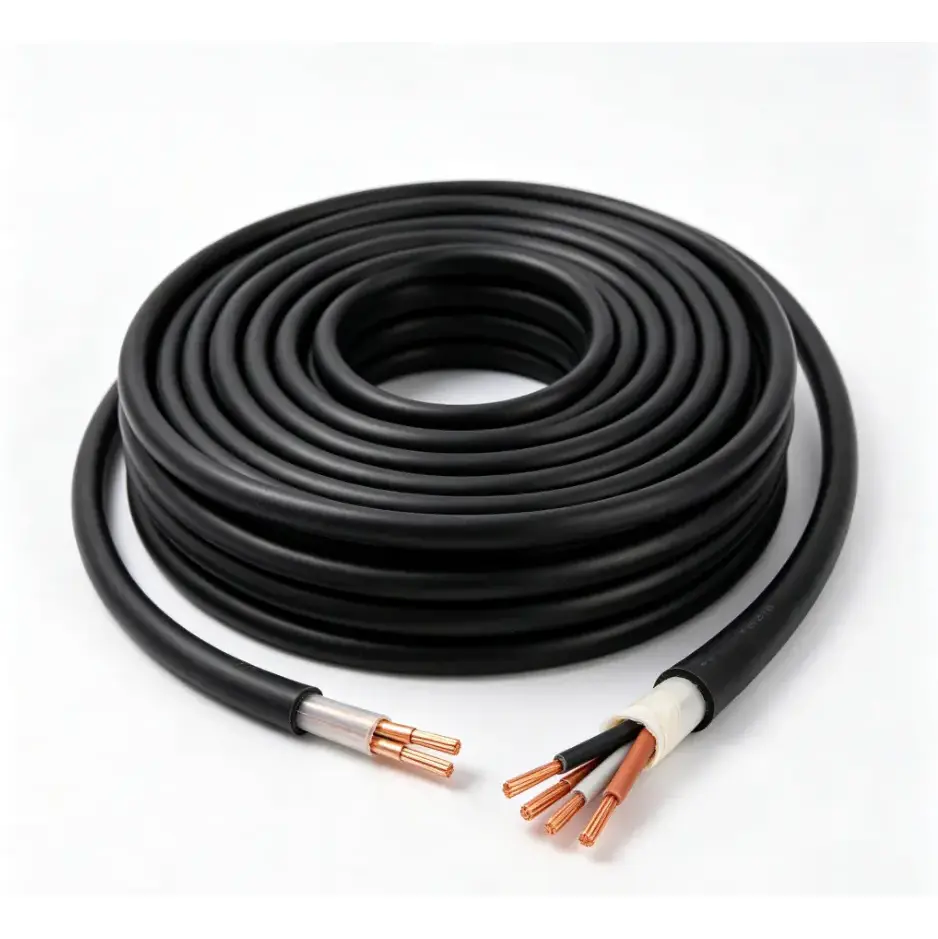

Bakreni PVC ognjeodporni fleksibilni krmilni kabel

Modeli izdelkov: N(NH)-KVVR, N(NH)-KVVRP itd.

Bakreni PVC ognjeodporni fleksibilni krmilni kabel je zasnovan za krmilna in signalna vezja, kjer je treba zahteve glede prilagodljive namestitve in požarne odpornosti upoštevati skupaj. Uporablja prožne bakrene vodnike razreda 5, ognjeodporno plast iz sljude in ekstrudirano PVC izolacijo in ovoj. Ta konstrukcija je namenjena ohranjanju celovitosti vezja za določeno obdobje v pogojih požara, odvisno od ustrezne konfiguracije kabla in preskusnih zahtev.

Prilagodljiva struktura vodnika naredi kabel primeren za krmilne omare, protipožarne sisteme, mehansko in električno opremo ter industrijska avtomatska krmilna vezja, kjer lahko ponavljajoče upogibanje ali zaprti prostori za ožičenje naredijo namestitev bolj zahtevno. Izbira kabla mora temeljiti na prerezu vodnika, količini jedra, načinu namestitve, zahtevah glede požarne učinkovitosti in električnih značilnostih priključene opreme.

Specifikacija izdelka Dimenzije in tabela tehničnih parametrov

Konstrukcija in zmogljivost

Konstrukcija kabla združuje fleksibilen bakreni vodnik s ognjeodporno plastjo iz sljude in PVC izolacijo in plaščem. Vsak del ima posebno funkcijo v celotni strukturi kabla, zato je treba zahtevane specifikacije izbrati glede na krmilno vezje, okolje namestitve in veljavne zahteve glede požarne učinkovitosti.

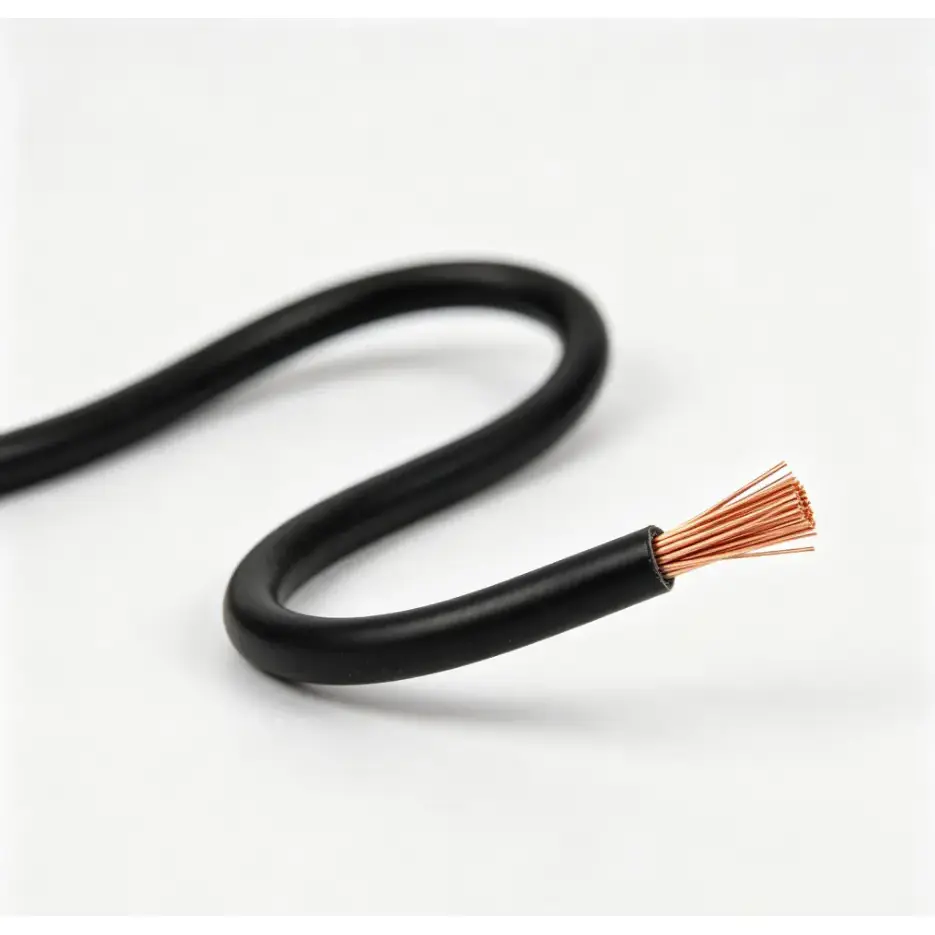

Prilagodljiv bakreni prevodnik razreda 5

Konstrukcija večžilnega vodnika zagotavlja večjo fleksibilnost kot polni vodnik enakega nazivnega prereza. To je uporabno za ožičenje v omaricah, priključke opreme in instalacije, kjer mora kabel potekati skozi omejene prostore ali okrog komponent opreme.

Ognjeodporna plast Mica-Tape

Trak iz sljude je vgrajen kot ognjeodporna plast okoli prevodnika. V ognjeodporni kabelski konstrukciji je ta plast namenjena zaščiti prevodne poti, ko je kabel izpostavljen povišanim temperaturam ali plamenu za čas, ki ga določajo veljavni preskusni pogoji.

PVC izolacija in ovoj

Ekstrudirana PVC izolacija zagotavlja električno ločitev med vodnikom in okoliškimi komponentami kabla, medtem ko zunanji plašč zagotavlja dodatno mehansko zaščito in zaščito pred okoljem. Debelina izolacije se spreminja glede na nazivni presek, kot je prikazano v zgornji tabeli specifikacij.

Kjer se uporablja

Fleksibilen krmilni kabel iz bakrenega PVC-ja, odporen proti ognju, je namenjen za krmilno in signalno ožičenje, kjer je neprekinjenost tokokroga v določenih pogojih požara pomemben vidik načrtovanja. Tipične aplikacije vključujejo protipožarne omare, sisteme za protipožarno zaščito stavb, mehansko in električno opremo, krmilne sisteme, povezane z napajanjem, in instalacije industrijske avtomatizacije.

V zaprtih krmilnih omaricah ali ohišjih opreme lahko fleksibilna konstrukcija vodnika poenostavi napeljavo v primerjavi z manj fleksibilnimi kabelskimi konstrukcijami. Za industrijske inštalacije je treba pri končni izbiri upoštevati tudi temperaturo okolice, razporeditev kabelskega pladnja ali cevi, zahteve glede upogibanja, vlago, olje ali drugo izpostavljenost okolja in električno obremenitev priključenega krmilnega vezja.

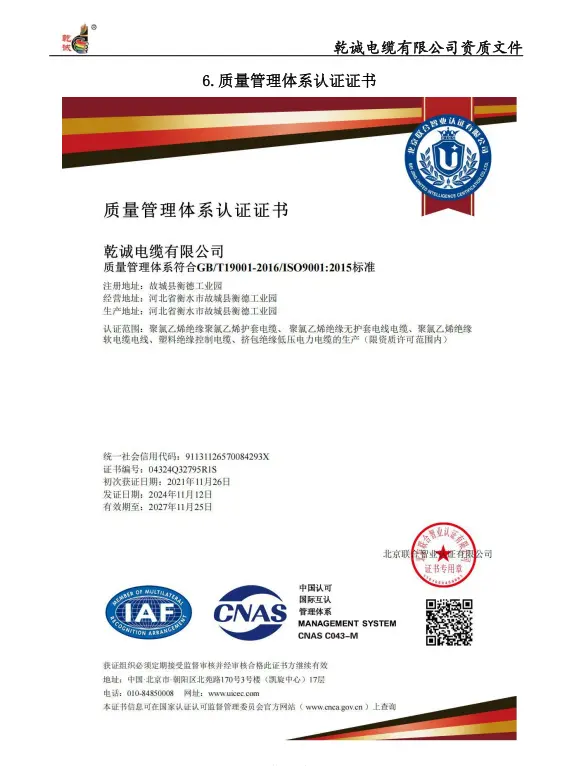

Preverjanje kakovosti in specifikacij

Za to vrsto kabla mora ocena kakovosti temeljiti na merljivi konstrukciji in električnih parametrih in ne samo na videzu. Prerez prevodnika, upornost prevodnika, debelino izolacije, ognjeodporno plast, količino jedra in veljavne zahteve glede požarne učinkovitosti je treba preveriti glede na dogovorjeno specifikacijo.

Pred proizvodnjo ali odpremo je mogoče projektno dokumentacijo uskladiti z zahtevanim modelom, prerezom, količino jedra, tipom prevodnika in zahtevami glede testiranja. Za inženirske aplikacije lahko stranke tudi potrdijo, ali so potrebni dodatni zapisi inšpekcij, tehnični podatki ali vzorci pred masovno proizvodnjo.

Kaj je treba potrditi pred naročilom?

Ustrezna specifikacija je odvisna od krmilnega sistema in pogojev namestitve. Pred oddajo naročila je koristno potrditi naslednje točke:

1. Prerez vodnika glede na zahteve vezja in veljavne električne izračune.

2. Zahtevana količina jedra in ali je potrebna standardna ali prilagojena konfiguracija jedra.

3. Zahteve glede delovanja proti ognju in veljavni projekt ali standard testiranja.

4. Način namestitve, vključno z ožičenjem nadzorne omare, namestitvijo cevi, namestitvijo kabelskega pladnja ali povezavo opreme.

5. Zahtevana dolžina kabla, pakiranje, dokumentacija in inšpekcijske zahteve za projekt.

pogosta vprašanja

1. Ali lahko ta ognjeodporni bakreni in PVC ognjevarni krmilni kabel vzdržuje kontinuiteto tokokroga med požarom?

Kabel je zasnovan s ognjeodporno plastjo iz sljude, ki pomaga vzdrževati prevodno pot za določeno obdobje v veljavnih pogojih požarnega preskusa. Dejanska požarna odpornost je odvisna od konstrukcije kabla, načina namestitve in preskusnih zahtev določenega izdelka.

2. Kateri prevodni material je uporabljen v tem kablu?

Uporablja prožne bakrene vodnike. Konfiguracija prevodnika in največji premer posamezne žice se spreminjata glede na nazivni presek, z ustreznimi vrednostmi v tehnični tabeli.

3. Kateri prečni prerezi in količine jedra so na voljo?

Navedeni prečni prerezi so 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² in 6 mm². Priporočene količine jeder vključujejo od 2 do 61 jeder v konfiguracijah, prikazanih v tabeli, o prilagojenih količinah jeder pa je mogoče razpravljati glede na zahteve projekta.

4. Ali je mogoče kabel prilagoditi projektu?

ja Količina jedra in dolžina kabla se lahko prilagodita glede na specifikacijo projekta. Pred proizvodnjo je treba potrditi zahtevani prerez vodnika, konfiguracijo jedra, ognjeodporno konstrukcijo, pogoje vgradnje in zahteve glede dokumentacije.

5. Kje se ta vrsta kabla običajno uporablja?

Tipične aplikacije vključujejo protipožarne omare, sisteme za protipožarno zaščito stavb, mehansko in električno opremo, industrijska krmilna vezja in druge instalacije, kjer so potrebne fleksibilne napeljave in ognjeodporna kabelska konstrukcija.

6. Katere tehnične informacije je treba zagotoviti za ponudbo?

Za natančno ponudbo in preverjanje specifikacij navedite zahtevani model, presek vodnika, količino žil, dolžino kabla, okolje namestitve in veljavne zahteve glede požarne učinkovitosti. Če so na voljo, se lahko za potrditev konstrukcije kabla pred proizvodnjo uporabijo tudi projektne risbe ali tehnične specifikacije.
