Qiancheng, kitajski proizvajalec kablov, zalogeAluminijasta PVC izolirana okrogla žicaza fiksno nizkonapetostno distribucijo električne energije in gradbeno ožičenje. Ta kabel z aluminijastim vodnikom, PVC izolacijo in zaščitnim zunanjim plaščem združuje lahko konstrukcijo s praktično električno izolacijo. Razumevanje njegovih specifikacij, zahtev glede namestitve in značilnosti delovanja pomaga inženirjem, izvajalcem in ekipam za nabavo izbrati pravi kabel za zanesljive električne sisteme.
Aluminijasta PVC izolirana okrogla žica je zasnovana za fiksne električne inštalacije, kjer so pomembna teža vodnika, zaščita izolacije in stroški projekta. Qianchengov model BLVV ima enožilni aluminijasti vodnik s PVC izolacijo in zunanjim PVC plaščem, ocenjeno na 300/500 V. Razpoložljivi prerezi vodnikov segajo od 2,5 mm² do 70 mm² v navedenih specifikacijah. Ta priročnik razlaga konstrukcijo kabla, tehnične parametre, ključne prednosti, scenarije uporabe, izbirna merila in previdnostne ukrepe pri namestitvi, ki kupcem pomagajo sprejemati odločitve na podlagi informacij.

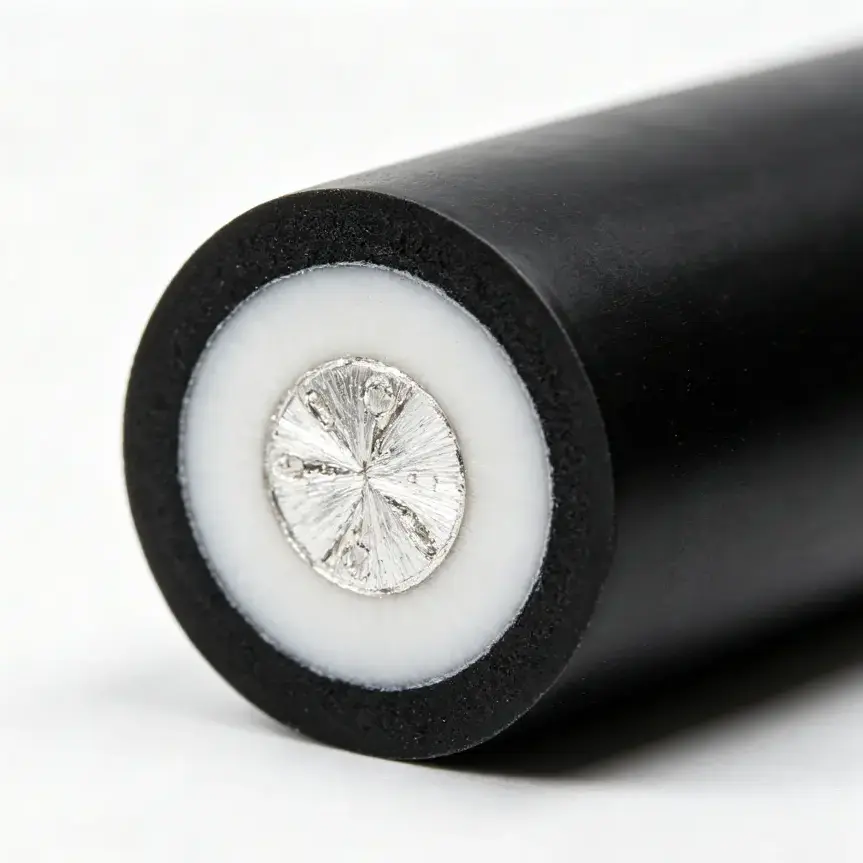

Aluminijasta PVC izolirana okrogla žica je električni kabel, ki uporablja aluminij kot prevodni material in polivinilklorid (PVC) kot izolacijo. V konstrukciji BLVV, ki jo ponuja Qiancheng, zunanji plašč iz PVC zagotavlja dodatno zaščitno plast okoli izoliranega vodnika.
Kabel je namenjen za fiksne nizkonapetostne električne inštalacije. Njegova nazivna napetost je 300/500 V, zaradi česar sta pravilna uporaba in skladnost z lokalnimi električnimi predpisi bistvenega pomena pri specifikaciji za projekt.
Kombinacija aluminija in PVC-ja izpolnjuje več praktičnih zahtev:
Ta izdelek je pomembno razlikovati od aluminijastih kablov z izolacijo iz XLPE, oklepnih napajalnih kablov in gibljivih kablov. Njihove električne vrednosti, temperaturne omejitve, mehanske lastnosti in načini namestitve se lahko bistveno razlikujejo.
Za informacije o posameznih izdelkih obiščite Qianchengovo stran z izdelki okrogle žice z aluminijasto PVC izolacijo.
Delovanje kabla je odvisno od interakcije med njegovim prevodnikom, izolacijo in zunanjim plaščem. Vsaka komponenta služi drugačni funkciji in celotna struktura mora izpolnjevati zahteve predvidene namestitve.
Aluminijasti prevodnik prenaša električni tok skozi vezje. V primerjavi z bakrom je aluminij lažji po prostornini, kar je lahko koristno pri rokovanju z dolgimi kabli ali transportu znatnih količin kabla. Vendar ima aluminij večjo električno upornost kot baker, zato je treba pri dimenzioniranju prevodnika upoštevati tok, padec napetosti in pogoje namestitve.
Primarna PVC izolacija obdaja vodnik in zagotavlja električno ločitev. Njegova debelina mora ustrezati navedeni zasnovi kabla in veljavnemu standardu izdelka. Poškodovana izolacija, neustrezne delovne temperature ali nepravilna namestitev lahko ogrozijo električno varnost.
Zunanji PVC plašč doda plast zaščite pred običajnim mehanskim stikom in izpostavljenostjo okolju. Čeprav lahko PVC ponudi koristno odpornost proti vlagi in obrabi, je dejanska raven zaščite odvisna od formulacije materiala, zasnove kabla in delovnega okolja. Za navaden PVC plašč se ne bi smelo samodejno domnevati, da zagotavlja odpornost na UV žarke, negorljive lastnosti ali primernost za neposredno vkopavanje.
Nastala enožilna okrogla konstrukcija je namenjena primernim aplikacijam s fiksnim ožičenjem in ne neomejeni uporabi v vsakem notranjem ali zunanjem okolju.
Preden naročite katerikoli električni kabel, je potrebno pregledati tehnične podatke. Naslednja tabela povzema specifikacije BLVV, ki jih je objavil Qiancheng. Vrednosti so referenčne mere izdelka in ne univerzalne ocene za vsak PVC-kabel iz aluminija.
| Nazivni prečni prerez | Najmanjše število vodnikov | Debelina izolacije (mm) | Debelina plašča (mm) | Največji zunanji premer (mm) | Referenčna teža (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Pomembna specifikacija:Objavljena tabela določa najmanjše število vodnikov za vsako velikost. Kupci morajo pred oddajo naročila pri dobavitelju potrditi natančno konstrukcijo prevodnika, veljavne standarde, nazivno delovno temperaturo, tokovno nosilnost in morebitna zahtevana poročila o preskusih.
Na primer, zunanji premer in referenčna teža sta uporabna za ocenjevanje prostora za napeljavo kablov, transportnih obremenitev in količin materiala. Neodvisno ne ugotavljajo, ali lahko kabel varno prenaša določeno električno obremenitev.
Nizka gostota aluminija je praktična prednost pri projektih, ki vključujejo velike količine kablov. V primerjavi z bakrenim vodnikom z enakovredno električno funkcijo lahko aluminijasti vodnik ustrezne velikosti zmanjša težo prevodnika. Za končno primerjavo teže kabla je treba uporabiti električno primerne velikosti vodnikov in ne le primerjati enake površine preseka.
Izolacija in zunanji plašč opravljata komplementarni funkciji. Primarna izolacija zagotavlja električno ločitev, medtem ko ovoj dodaja zunanjo zaščito. Ta razporeditev je lahko uporabna pri fiksnih napeljavah, kjer je kabel nameščen v skladu s svojimi nazivnimi pogoji in zaščiten pred čezmerno mehansko obremenitvijo.
Naveden razpon od 2,5 mm² do 70 mm² daje kupcem več možnosti za različne zahteve vezja. Manjši vodnik lahko ustreza vezju z relativno nizko obremenitvijo, medtem ko je večji vodnik primeren za večje obremenitve ali daljše kablovske poti. Končna izbira mora temeljiti na inženirskih izračunih in veljavnih predpisih.
Možnosti običajne velikosti lahko poenostavijo primerjave specifikacij in načrtovanje materiala. Pri projektih, ki zahtevajo določene dolžine, količine, pakiranje ali materiale, ki zavirajo gorenje, morajo kupci pred proizvodnjo ali pošiljanjem potrditi razpoložljivost in tehnične zahteve pri podjetju Qiancheng.
Te prednosti so najbolj pomembne, ko je kabel prilagojen predvideni uporabi. Noben prevodniški material ali izolacijska struktura ne more nadomestiti nepravilne velikosti, slabih povezav ali neprimernih pogojev namestitve.
Qianchengov kabel BLVV je namenjen za primerne fiksne nizkonapetostne aplikacije. Glede na veljavne predpise in potrjene specifikacije izdelka možne uporabe vključujejo:
Preden določite kabel za zunanjo namestitev, preverite, ali sta določena formula PVC in oblika kabla odobrena za pričakovano izpostavljenost. Za neposredne zakope, okolja z velikim udarom, nevarne lokacije ali aplikacije, ki zahtevajo posebno klasifikacijo požarne učinkovitosti, bo morda potreben namensko zasnovan in ustrezno certificiran kabel.
Izbira ustreznega kabla zahteva več kot le uskladitev nazivne površine prečnega prereza s pričakovanim tokom. Zanesljiv postopek izbire upošteva celotno električno vezje in okolje njegove namestitve.
Preverite, ali je nazivna vrednost 300/500 V primerna za tokokrog in veljavno električno kodo. Ne domnevajte, da je kabel primeren za drugačen napetostni razred samo zato, ker je njegova fizična konstrukcija podobna.
Določite pričakovani obremenitveni tok, dolžino tokokroga, temperaturo okolice, način namestitve, združevanje z drugimi kabli in dovoljeni padec napetosti. Električni upor aluminija je višji od električnega upora bakra, zato neposredna zamenjava velikosti za velikost morda ne bo primerna.
Ugotovite potencialno izpostavljenost vlagi, sončni svetlobi, kemikalijam, obrabi, udarcem in vročini. Preverite, ali je potreben dodaten vod, kanal, podpora ali mehanska zaščita.
Aluminijasti vodniki zahtevajo sponke in konektorje, posebej primerne za aluminij. Potrdite dovoljeno velikost vodnika, material sponk, metodo priprave in zatezni moment. Nepravilne povezave lahko povzročijo prevelik upor in pregrevanje.
Preden potrdite naročilo, zahtevajte tehnični list, veljavne standarde izdelkov, testno dokumentacijo, podrobnosti pakiranja in razpored dostave. Pri večjih projektih potrdite, da se priložena oznaka kabla in serijska dokumentacija ujemajo z odobreno specifikacijo.
Pravilna namestitev je bistvena za doseganje zanesljivega električnega delovanja. Tudi kabel, izdelan po pravilnih specifikacijah, lahko postane nevaren, če je nameščen ali zaključen nepravilno.
Če se aluminijasti vodniki povezujejo z bakrenimi vodniki, uporabite odobrene konektorje, zasnovane za specifično kombinacijo materialov. Metoda povezave mora upoštevati združljivost, kontaktno odpornost in morebitne zahteve glede priprave, ki jih je določil proizvajalec priključka.
Za projekte z zahtevnimi zahtevami glede požarne varnosti potrdite natančno klasifikacijo zaviralcev gorenja in podporne dokaze o preskusih. PVC plašč sam po sebi ne dokazuje, da kabel ustreza določenemu standardu požarne varnosti.
V objavljenem opisu izdelka je navedena nazivna napetost 300/500 V. Pred namestitvijo vedno preverite oznako izdelka in dokumentacijo glede na zahteve predvidenega vezja.
Aluminij nudi nižjo gostoto in lahko zmanjša težo prevodnika, kar je koristno pri ravnanju in transportu. Vendar ima aluminij večjo električno upornost kot baker. Zato je treba skrbno oceniti velikost prevodnika, združljivost sponk in zahteve za namestitev.
Qianchengova objavljena tabela s specifikacijami BLVV navaja nazivne prereze 2,5, 4, 6, 10, 16, 25, 35, 50 in 70 mm². Potrdite trenutno razpoložljivost in morebitne posebne zahteve glede velikosti ali dolžine neposredno pri dobavitelju.
Morda je primeren za nekatere aplikacije fiksnega ožičenja na prostem, če to dopuščajo specifikacije izdelka in pogoji namestitve. Oceniti je treba neposredno sončno svetlobo, izpostavljenost vodi, temperaturo in mehanske poškodbe. Ne domnevajte, da so vsi kabli s PVC-plaščem primerni za dolgotrajno izpostavljenost UV-žarkom ali neposredno zakopavanje.
Ne. Ognjevarnost je odvisna od posebne formulacije materiala, zasnove kabla in veljavnega preskusnega standarda. Če je zahtevana učinkovitost zaviranja gorenja, zahtevajte potrditev dobavljene različice in spremljajoče preskusne dokumentacije.
Pri izbiri je treba upoštevati tok obremenitve, dolžino kabla, padec napetosti, temperaturo okolja, način namestitve, skupino kablov in lokalne električne zahteve. Usposobljeni projektant elektrike bi moral preveriti končno velikost prevodnika, namesto da bi se zanašal samo na nazivni prerez.
Navedite model kabla, nazivno napetost, presek vodnika, zahtevano dolžino, skupno količino, okolje namestitve, veljavni standard, namembni trg, zahteve glede pakiranja in morebitne posebne zahteve glede delovanja. Te informacije pomagajo dobavitelju oceniti združljivost specifikacij in pripraviti natančnejšo ponudbo.
Aluminijasta PVC izolirana okrogla žica je praktična možnost za ustrezne fiksne nizkonapetostne instalacije, ki zahtevajo lahek vodnik in zaščitno strukturo izolacije in plašča iz PVC. Uspešna specifikacija je odvisna od več kot cene: nazivna napetost, velikost prevodnika, združljivost povezave, izpostavljenost okolja in dokumentacija o skladnosti vplivajo na dolgoročno delovanje.
Qiancheng zagotavlja specifikacije kablov BLVV za oceno projekta, z navedenimi velikostmi vodnikov od 2,5 mm² do 70 mm². Če nabavljate kabel za gradnjo, tovarno ali projekt električne distribucije, preglejte svoje tehnične zahteve, preden izberete končni model. Nato obiščite stran izdelka z aluminijasto PVC izolirano okroglo žico in si oglejte razpoložljive informacijekontaktirajte nasz zahtevano velikostjo, napetostjo, količino, pogoji namestitve in destinacijo dostave. Qianchengova ekipa vam lahko pomaga razpravljati o ustreznih specifikacijah in podrobnostih ponudbe za vaš projekt.
