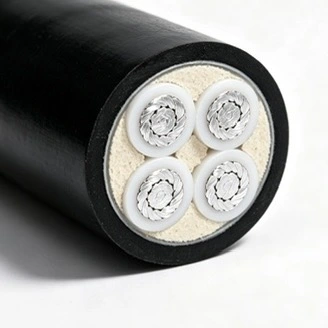

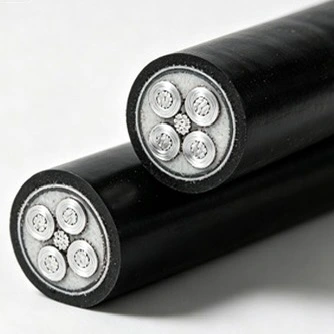

Ognjeodporni nizkonapetostni napajalni kabel Qiancheng iz aluminija XLPE FR je zasnovan za nizkonapetostno distribucijo električne energije, kjer je treba upoštevati požarno odpornost, negorljivost in težo namestitve. Kabel uporablja aluminijast vodnik, izolacijo iz XLPE, ognjeodporno plast iz sljude in negorljiv zunanji ovoj za aplikacije, vključno z električnimi sistemi zgradb, kabelskimi jarki, komunalnimi omrežji in industrijskimi objekti.
|
Nominalna površina prečnega prereza vodnika (mm²) |
Debelina izolacije (mm) |
Debelina plašča (mm) |
Približni zunanji premer kabla (mm) |
DC upor Al prevodnika (Ω/km) |
Preskusna napetost (kV/5 min) |
Ampacity-Al v zraku (A) |
Ampacity-Al v neposredno vkopani zemlji (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Prevodnik uporablja aluminij kot material za prenos toka. V primerjavi z bakrenim vodnikom enakovredne električne zasnove lahko aluminij zmanjša maso kabla, kar je lahko pomembno za dolge kable, obremenitev kabelskega pladnja in rokovanje z namestitvijo. Prerez prevodnika je treba izbrati glede na tokovno nosilnost, padec napetosti, pogoje namestitve in veljavni električni standard.
Zamreženi polietilen zagotavlja primarno električno izolacijo okoli prevodnika. V primerjavi s konvencionalno PVC izolacijo je XLPE na splošno izbran zaradi višje dovoljene delovne temperature in odpornosti proti toplotnemu staranju. Dejanska delovna temperatura, pogoji kratkega stika in delovno okolje morajo biti v skladu z veljavno specifikacijo izdelka in standardom za namestitev.
Ognjeodporna plast na osnovi sljude je vključena v konstrukcijo kabla, da pomaga ohranjati izolacijo in celovitost tokokroga, ko je izpostavljen določenim požarnim pogojem. Požarna odpornost in zaviranje gorenja sta ločeni lastnosti delovanja, zato je treba zahtevano preskusno metodo, trajanje in merila sprejemljivosti potrditi glede na specifikacijo projekta in razpoložljivo testno dokumentacijo.
Zunanji ovoj zagotavlja mehansko zaščito in prispeva k ognjevarnosti. Njegova primernost za zunanjo namestitev ali vgradnjo v jarek je odvisna od navedene spojine ovoja, izpostavljenosti ultravijoličnemu sevanju, vlage, temperature in mehanskih pogojev. Za zaščito namestitve je treba razmisliti, če je kabel izpostavljen resnim okoljskim ali mehanskim obremenitvam.
Ognjeodporni nizkonapetostni napajalni kabel iz aluminija XLPE FR združuje aluminijast vodnik z izolacijo iz XLPE, ognjeodporno plast in negorljiv ovoj. Ta konstrukcija omogoča, da se električne, toplotne in požarne zahteve projekta obravnavajo ločeno, namesto da se zanašajo na eno samo lastnost materiala.
Ognjeodporna struktura je namenjena podpiranju kontinuitete tokokroga pod določenimi pogoji požarnega preskusa. Preverjeno trajanje in temperaturo je treba vzeti iz ustreznega poročila o preskusu, namesto da bi ju obravnavali kot splošno garancijo delovanja za vsak scenarij požara.
Ognjevarnost se nanaša na sposobnost konstrukcije kabla, da omeji širjenje plamena pri določenem preskusu. Razlikuje se od požarne odpornosti, ki zadeva ohranjanje celovitosti vezja za določeno obdobje v določenih požarnih pogojih. Za sprejem projekta je treba obe zahtevi preveriti glede na veljavne standarde in testne dokumente.

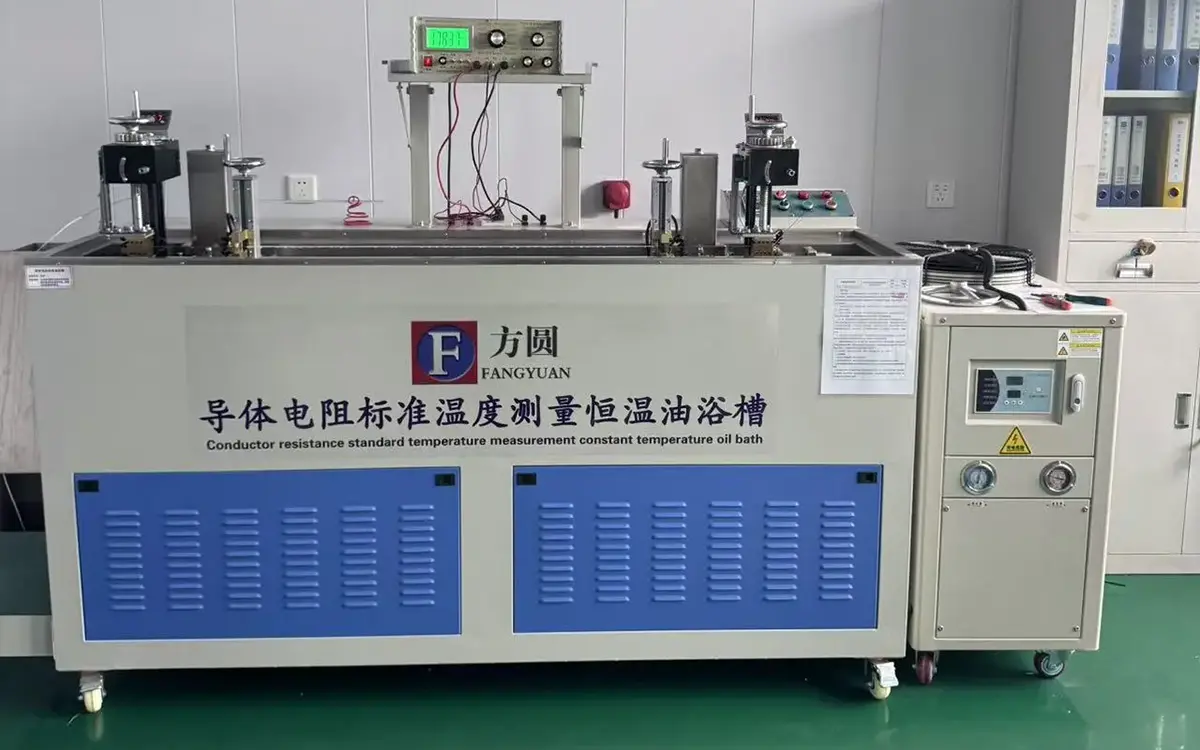

Izolacija iz XLPE ločuje prevodnik od zunanjih zaščitnih plasti in zagotavlja električno izolacijo med običajnim delovanjem. Inšpekcijski pregled končnega kabla lahko vključuje preverjanje dimenzij, upornost prevodnika, preskuse v zvezi z izolacijo in preskuse napetostne odpornosti v skladu z naročeno specifikacijo in veljavnimi preskusnimi zahtevami.

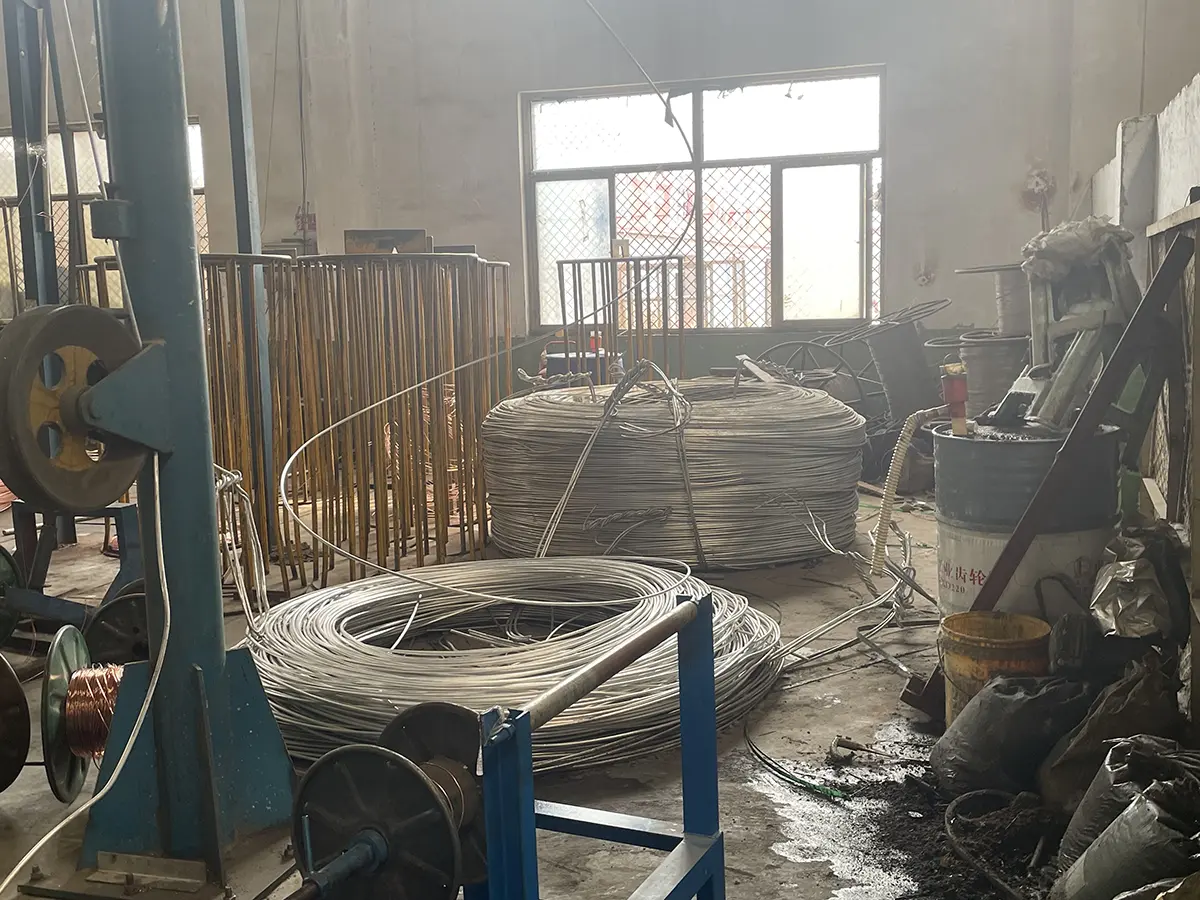

Pred proizvodnjo kabla je treba preveriti zahtevane električne in dimenzijske lastnosti aluminijastega vodnika. Zapisi o proizvodnji in rezultati testiranja končnega kabla zagotavljajo osnovo za sledljivost serije. Če to zahteva projektna pogodba, se lahko dogovori tovarniški pregled ali vzorčenje tretje osebe v skladu z dogovorjenim obsegom pregleda.
Pri izbiri kabla je treba upoštevati tok obremenitve, način namestitve, temperaturo okolja, skupino kablov, padec napetosti in pogoje kratkega stika. Vrednosti ampaciteta v tabeli so referenčni podatki za navedene konfiguracije; končno velikost prevodnika je treba potrditi z metodo izračuna in korekcijskimi faktorji, ki jih zahteva projektni standard.
Za kable s PVC izolacijo, PVC plaščem ali brezhalogenskim ognjevarnim plaščem temperatura okolice namestitve ne sme biti nižja od 0 ℃. Nizkotemperaturno montažo je treba izvesti le, če konstrukcija kabla in postopek namestitve to dopuščata.
|
Postavka |
Enožilni kabel |
|
Večžilni kabel |
|
|
|
Neoklepno |
Oklepno |
Neoklepno |
Oklepno |
|
Najmanjši radij upogibanja med namestitvijo |
20D |
15D |
15D |
12D |
|
Najmanjši radij upogiba v bližini priključnih omaric in sponk (upogibanje je treba skrbno nadzorovati, npr. z oblikovanjem vodilnih plošč) |
15D |
12D |
12D |
10D |
Po končanem polaganju kabla se izvede napetostni preizkus 15 minut pri preskusni napetosti 3,5 kV.
Ognjeodporni nizkonapetostni napajalni kabel iz aluminija XLPE FR se lahko upošteva za nizkonapetostno požarno varnostno distribucijo električne energije v bolnišnicah, šolah, poslovnih stavbah, industrijskih objektih, občinskih cevnih omrežjih in podobnih projektih. Izbira mora temeljiti na zahtevani obremenitvi, napetosti, načinu namestitve, okoljskih pogojih in zahtevah glede požarne učinkovitosti.
Primerno za nizkonapetostna napajalna vezja, nameščena v notranjih kabelskih policah, kjer so zahteve glede požarne učinkovitosti del specifikacije projekta. Med namestitvijo je treba upoštevati razdaljo med nosilci kablov, skupino in odvajanje toplote.
Kabel se lahko uporablja za zunanjo nadzemno namestitev in kabelske jarke, če so konstrukcija plašča in okoljski pogoji ustrezni. Pred namestitvijo je treba oceniti izpostavljenost UV žarkom, vlago, temperaturne spremembe in mehansko zaščito.
Lahko se razmisli o neposrednem vkopu, kjer konstrukcija kabla in zahteve projekta to dovoljujejo. Pred potrditvijo metode vgradnje je treba oceniti razmere tal, vlago, korozijo, globino vkopa in mehansko zaščito.
Dolgotrajno polaganje pod vodo je prepovedano. Za lokacije s stalno izpostavljenostjo vodi, hudo kemično kontaminacijo, izjemno mehansko obremenitvijo ali drugimi posebnimi pogoji je treba izbrati konstrukcijo kabla, posebej zasnovano za te pogoje.
Qiancheng vodi evidenco proizvodnje in inšpekcijskih pregledov za proizvodnjo kablov in testiranje končnih izdelkov. Odvisno od konfiguracije izdelka in projektnih zahtev lahko dokumentacija vključuje specifikacije izdelka, zapise o tovarniških preskusih, rezultate preskusov napetosti, poročila o preskusih požarne učinkovitosti in informacije o sledljivosti serije.
Za izvozne projekte lahko stranke vnaprej zagotovijo zahtevano velikost vodnika, dolžino kabla, način namestitve, zahteve protipožarne učinkovitosti in veljavne standarde. Te informacije pomagajo določiti ustrezno konstrukcijo kabla in paket dokumentacije pred proizvodnjo.
Obiski tovarn pri strankah, dogovorjeni inšpekcijski postopki in vzorčenje neodvisnih tretjih oseb se lahko dogovorijo, če to zahteva pogodba. Rezanje po dolžini in površinsko označevanje se lahko dogovorita tudi glede na specifikacijo naročila.
A: Aluminij zmanjša maso prevodnika v primerjavi z bakrom v primerljivih električnih konstrukcijskih pogojih. Dejanska razlika v teži in stroških kabla je odvisna od velikosti vodnika, konstrukcije kabla, načina namestitve in projektnih zahtev. Velikost prevodnika ne sme temeljiti samo na teži.
O: Plast sljude deluje kot ognjeodporna pregrada okoli prevodnika. Pri kvalificiranem požarnem testu pomaga vzdrževati električno izolacijo in celovitost tokokroga za določeno trajanje preskusa. Preverjeno delovanje je treba vzeti iz ustreznega poročila o preskusu.
O: XLPE se običajno izbere tam, kjer se zahteva višja delovna temperatura in odpornost na toplotno staranje. Ustrezen izolacijski sistem je še vedno odvisen od nivoja napetosti, okoljskih pogojev, načina namestitve in veljavnega standarda.
O: Pri izbiri je treba upoštevati obremenitveni tok, način namestitve, temperaturo okolja, združevanje, padec napetosti in pogoje kratkega stika. Vrednosti amperature, prikazane v tabeli s specifikacijami, je treba uporabiti skupaj z veljavnimi konstrukcijskimi izračuni in korekcijskimi faktorji.
O: Med namestitvijo je najmanjši polmer upogiba 20D za neoklepni enožilni kabel, 15D za oklepni enožilni kabel, 15D za neoklepni večžilni kabel in 12D za oklepni večjedrni kabel. V bližini priključnih omaric in sponk so navedene vrednosti 15D, 12D, 12D in 10D.
O: V skladu z dobavljenimi zahtevami za namestitev je treba po 15-minutnem polaganju pri 3,5 kV opraviti preskus napetosti. Dejanski preskusni postopek mora slediti veljavnim specifikacijam projekta in varnostnim zahtevam.
O: Če so okoljski in namestitveni pogoji primerni, je mogoče razmisliti o zunanji nadzemni namestitvi, namestitvi v kabelski jarki in lahkem neposrednem vkopu. Dolgotrajno potapljanje pod vodo je prepovedano. Pred namestitvijo je treba oceniti izpostavljenost UV žarkom, vlago, stanje tal in mehansko zaščito.
O: Odvisno od konfiguracije izdelka in pogodbe lahko razpoložljivi dokumenti vključujejo specifikacije izdelka, zapise o tovarniških preskusih, rezultate preskusov napetosti, poročila o preskusih požarne učinkovitosti in zapise o sledljivosti serije. Zahtevano dokumentacijo je treba potrditi pred proizvodnjo.
