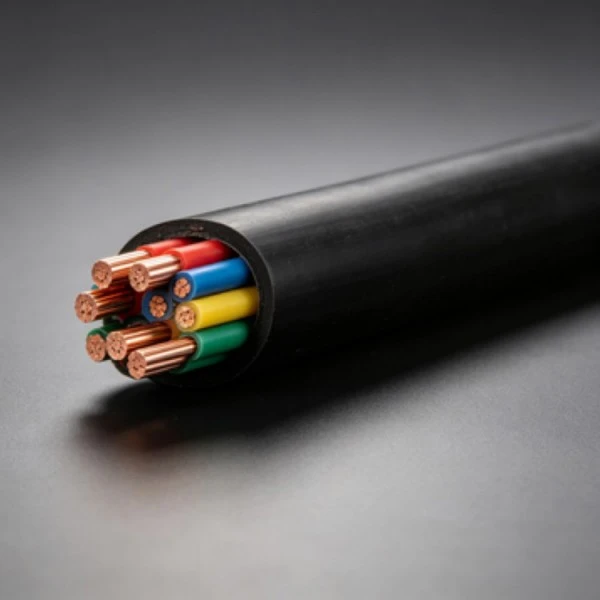

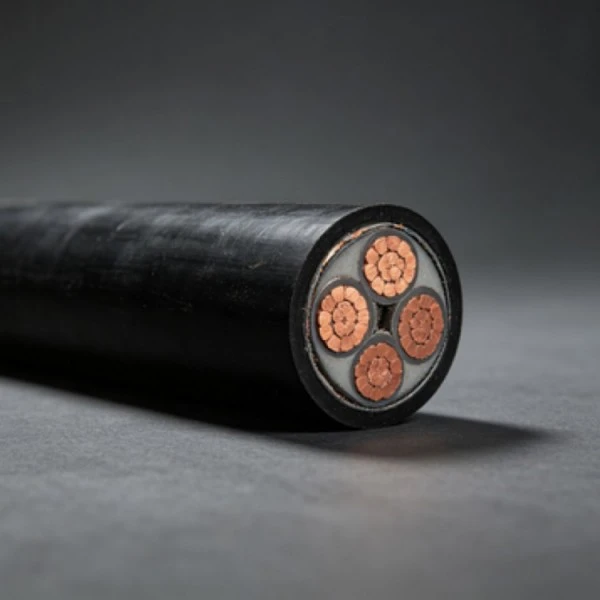

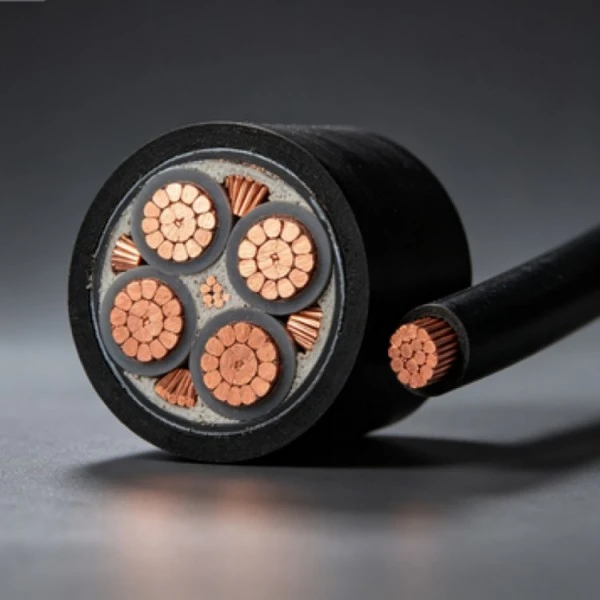

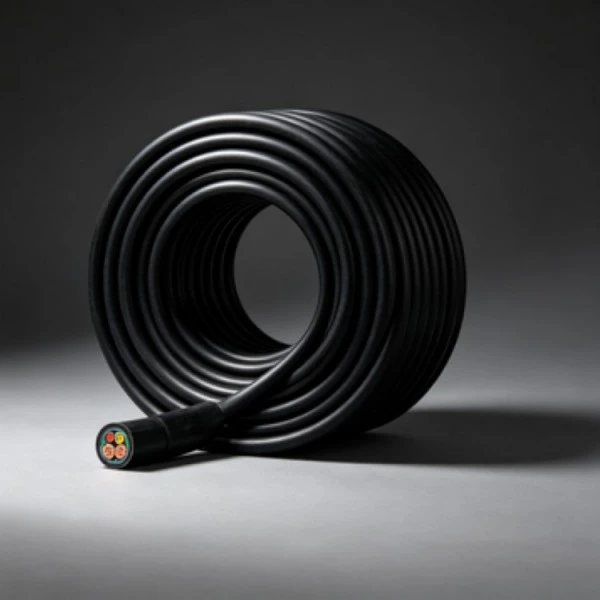

Nizkonapetostni napajalni kabel iz bakrenega XLPE združuje bakrene vodnike z izolacijo iz premreženega polietilena (XLPE) za nizkonapetostni prenos in distribucijo električne energije. Razpoložljive velikosti vodnikov pokrivajo običajne aplikacije v zgradbah, opremi in distribuciji, pri čemer so v navedene specifikacije vključene trdne in vijačne konstrukcije vodnikov. Velikost kabla, način namestitve in projektne zahteve je treba potrditi pred proizvodnjo.
| Nazivni prerez (mm²) | Min. prevodne žice | Prevodnik OD (mm) | XLPE debelina izolacije (mm) | Pribl. izolacija OD (mm) | maks. upor prevodnika pri 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Vodnik zagotavlja glavno tokovno pot kabla. Priložene specifikacije vključujejo polne in vijačne konstrukcije z manjšimi prerezi, medtem ko večje velikosti uporabljajo večžilne vijačne vodnike. Vrednosti upora prevodnika pri 20 ℃ so navedene v tehnični tabeli za preverjanje specifikacij.
Zamreženi polietilen zagotavlja primarno električno izolacijo okoli bakrenega vodnika. V primerjavi z navadnim termoplastičnim polietilenom je XLPE običajno izbran za napajalne kable, kjer se zahteva večja toplotna zmogljivost in stabilne izolacijske lastnosti. Dejanske mejne vrednosti delovne temperature morajo biti v skladu z veljavno specifikacijo izdelka.
Premer prevodnika, debelina izolacije in približni izolirani premer se razlikujejo glede na nazivni presek. Te vrednosti so pomembne pri preverjanju združljivosti kabla s sponkami, vodi, kabelskimi nosilci in drugimi komponentami namestitve.
Izolacija zagotavlja zaščito pred normalnim ravnanjem med napeljavo kabla. Vendar kabla ne bi smeli obravnavati kot nadomestek za namensko fleksibilno ali oklepno konstrukcijo, kjer namestitev vključuje neprekinjeno premikanje, hude mehanske udarce, čezmerno vlečno silo ali druge posebne pogoje.
Kombinacija bakrenega vodnika in XLPE izolacije zagotavlja konvencionalno konstrukcijo nizkonapetostnega napajalnega kabla za distribucijo električne energije. Upornost prevodnika, mere izolacije in zahteve glede vzdržljivosti napetosti je treba pred prevzemom preveriti glede na veljavni standard in specifikacijo projekta.
Nizkonapetostni napajalni kabel iz bakrenega XLPE je mogoče določiti glede na električno obremenitev, okolje namestitve in zahtevano konstrukcijo prevodnika, namesto da preprosto izberete presek na podlagi nazivnega toka.
Mere končnega kabla je treba preveriti glede na veljavno specifikacijo izdelka. Kabel zdrži priloženo zahtevo za preskus AC napetosti3,5 kV za 5 minutbrez okvare pri sobni temperaturi. Veljavni preskusni postopek in merila sprejemljivosti je treba potrditi glede na ustrezni standard za naročeni kabel.
Stalna identifikacija lahko vključuje ime proizvajalca, model izdelka in nazivno napetost v skladu z veljavnimi zahtevami za označevanje. Specifično vsebino oznak je mogoče potrditi pred proizvodnjo, ko je kabel dobavljen za čezmorsko uporabo ali uporabo, specifično za projekt.
Pregled lahko zajema upornost prevodnika, meritve dimenzij, stanje izolacije in določene električne preskuse. Kadar projekt zahteva zapise o tovarniških pregledih ali dodatno dokumentacijo o preskusih, je treba te zahteve potrditi ob oddaji naročila.
Kabelske police se lahko uporabljajo za distribucijo električne energije v zgradbah, tovarnah, kleteh in podobnih napeljavah. Napajalni in krmilni kabli morajo biti razporejeni v skladu z električnim projektom, z zadostnimi razmiki za odvajanje toplote in dostop za pregled. Nosilci, intervali pritrjevanja in ločitev kablov morajo slediti veljavnim specifikacijam za namestitev.
Za neposredni vkop je treba v skladu s projektom določiti traso kabla, globino vkopa, stanje tal in mehansko zaščito. Med polaganjem se je treba izogibati ostrim predmetom in prevelikim mehanskim obremenitvam. Če je instalacija lahko izpostavljena izkopu ali zunanjim udarcem, je treba razmisliti o dodatni mehanski zaščiti.
Namestitev cevi se lahko uporablja za skrito ožičenje v predelnih stenah, talnih konstrukcijah in drugih zaščitenih poteh. V notranjosti cevi ne sme biti smeti in ostrih robov, vlečenje kabla pa mora ostati znotraj dovoljenih mehanskih meja. Kabelske spojke je treba namestiti v dostopnih razdelilnih omaricah ali razdelilni opremi in ne znotraj skritih odsekov cevi.
Visoke navpične instalacije zahtevajo pozornost na težo kabla in razporeditev pritrditve. Kable je treba podpreti v ustreznih intervalih, namesto da njihova polna teža deluje na eno samo priključno točko. Pritrdilni sistem mora tudi preprečiti prekomerno gibanje in mehanske obremenitve med delovanjem.
Zunanja namestitev zahteva upoštevanje sončne svetlobe, temperature, vlage, mehanske zaščite in konstrukcije kabelskega plašča. Za napeljavo nad glavo je treba zagotoviti ustrezne podpore in razmake. Če je kabel izpostavljen razmeram izven nazivnega območja uporabe, bo morda potreben alternativni ovoj ali konstrukcija kabla.
Navedene specifikacije segajo od 1,5 mm² do 400 mm². Manjše velikosti vključujejo možnosti trdnih in nažilanih prevodnikov, medtem ko večje velikosti uporabljajo večžične nasedle konstrukcije. Zahtevano velikost je treba izbrati glede na tok obremenitve, padec napetosti, način namestitve in veljavne električne zahteve.
Polni vodniki uporabljajo enožilno žico, medtem ko so vpletene konstrukcije sestavljene iz več žic. Trdni vodniki so lahko primerni za fiksno ožičenje, kjer prilagodljivost ni glavna zahteva. Vpredeni vodniki omogočajo lažje rokovanje, kjer je treba kabel napeljati okoli opreme ali skozi bolj zapletene namestitvene poti.
Navedite prerez vodnika, konstrukcijo vodnika, nazivno napetost, zahtevano dolžino kabla, količino, način namestitve in destinacijo dostave. Za projektna naročila je treba potrditi tudi veljavni standard, inšpekcijske dokumente, zahteve za označevanje in specifikacije pakiranja.
O dolžinah kablov po meri in identifikacijskih oznakah je mogoče razpravljati glede na proizvodno specifikacijo in količino naročila. Za naročila po meri navedite zahtevano dolžino, toleranco, vsebino oznak, način pakiranja in razpored dostave, tako da je te podrobnosti mogoče pregledati pred proizvodnjo.
Odvisno od veljavnega standarda izdelka in nakupne specifikacije lahko pregled vključuje upornost prevodnika, meritve dimenzij, preverjanja v zvezi z izolacijo in preskus vzdržljivosti izmenične napetosti. Če projekt zahteva posebno poročilo o tovarniškem preskusu ali inšpekcijski format, je treba to navesti pred proizvodnjo.
Upoštevati ga je mogoče za uporabo na prostem ali pod zemljo, če sta izbrana konstrukcija kabla in plašč primerna za okolje namestitve. Pred potrditvijo specifikacij je treba pregledati pogoje tal, vlago, sončno svetlobo, mehansko obremenitev in temperaturo namestitve.
Standardna konstrukcija nizkonapetostnega napajalnega kabla ne sme biti samodejno določena za neprekinjeno vlečenje, ponavljajoče se upogibanje ali torzijsko gibanje. Oprema s temi zahtevami običajno zahteva fleksibilno kabelsko konstrukcijo, posebej ocenjeno za mobilne storitve.
Potrdite model izdelka, presek vodnika, konstrukcijo vodnika, mere izolacije, dolžino kabla, oznako in veljavni standard. Pri ponavljajočih se projektih ohranjanje doslednosti teh specifikacij pomaga zmanjšati razlike med proizvodnimi serijami in poenostavi vhodni pregled.
Navedite zahtevano velikost vodnika, konstrukcijo, dolžino kabla, količino, način namestitve in cilj.Qianchenglahko pregleda tehnične zahteve in potrdi razpoložljive specifikacije in dokumentacijo pred proizvodnjo.
