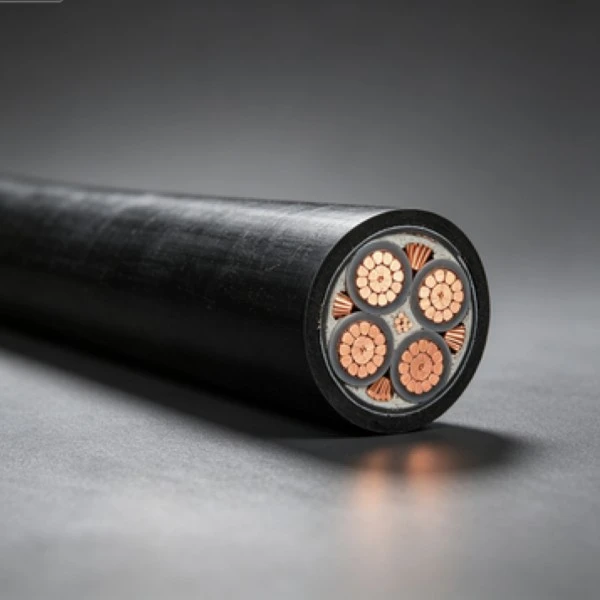

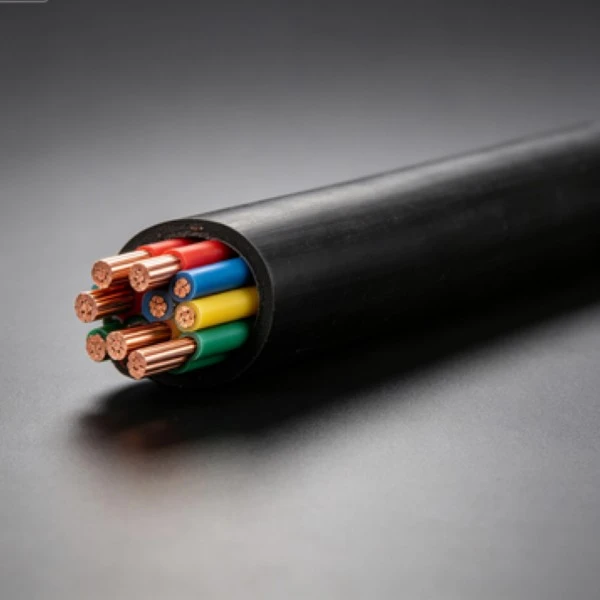

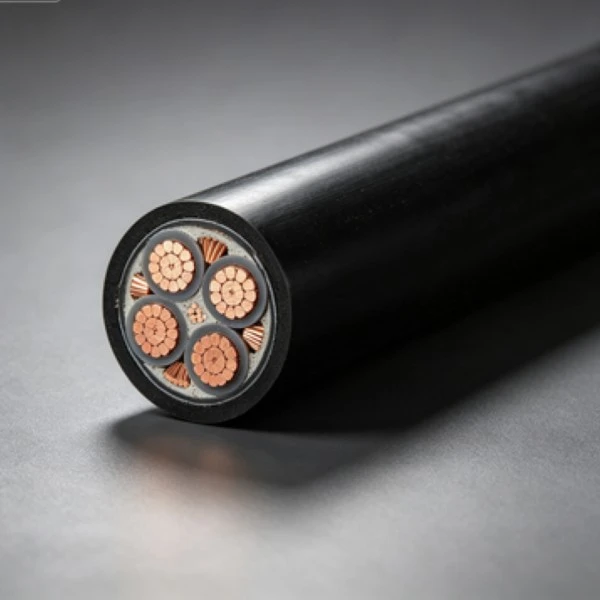

Bakreni PVC nizkonapetostni napajalni kabel je konstrukcija nizkonapetostnega napajalnega kabla, ki uporablja bakrene vodnike s PVC izolacijo. Qiancheng proizvaja to vrsto kabla v različnih velikostih vodnikov in konfiguracijah za distribucijo električne energije v zgradbah, priključke opreme in druga fiksna nizkonapetostna vezja. Zahtevani prerez vodnika, način namestitve, dolžino kabla in delovno okolje je treba potrditi pred proizvodnjo.
Qiancheng lahko uredi proizvodnjo glede na zahtevani presek vodnika, dolžino kabla, količino in konstrukcijo kabla. Običajne velikosti prevodnikov pokrivajo aplikacije od majhnih razvejnih vezij do nizkonapetostne distribucije z višjim tokom. Za projektna naročila je mogoče specifikacije, pakiranje, označevanje plašča in zahteve glede dostave potrditi pred proizvodnjo.
Razpoložljive specifikacije je mogoče izbrati glede na zahtevano velikost prevodnika in pogoje namestitve. Za projekte, ki zahtevajo posebne dolžine kablov ali identifikacijske informacije, se lahko pogovorite o dobavi in identifikaciji plašča.

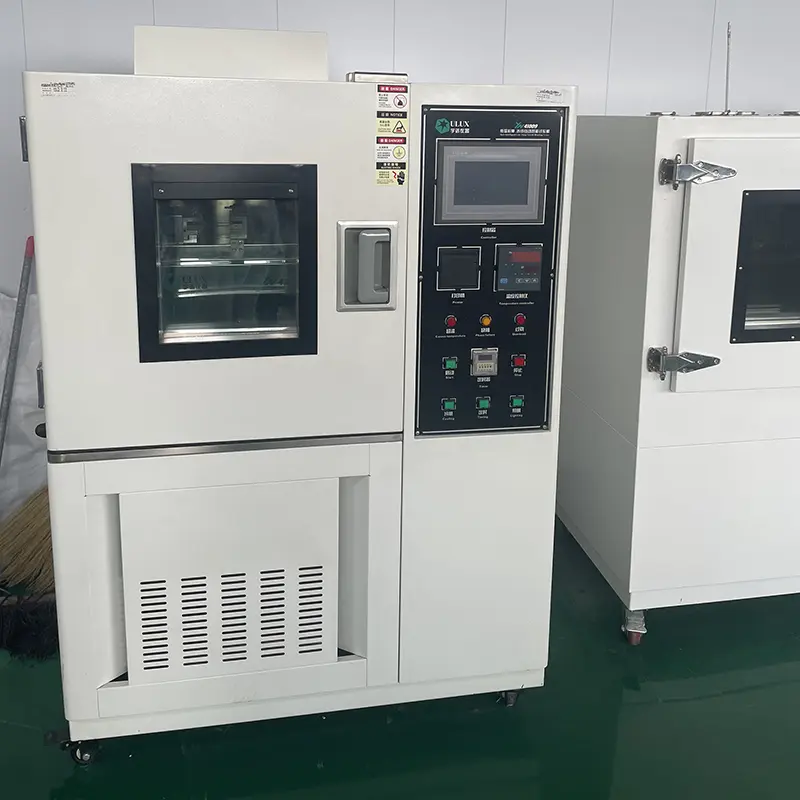

Končne kable je mogoče pregledati glede odpornosti prevodnika, stanja izolacije, skladnosti dimenzij in drugih veljavnih zahtev. Inšpekcijski zapisi in tehnični dokumenti se lahko zagotovijo v skladu s specifikacijo izdelka in projektnimi zahtevami.

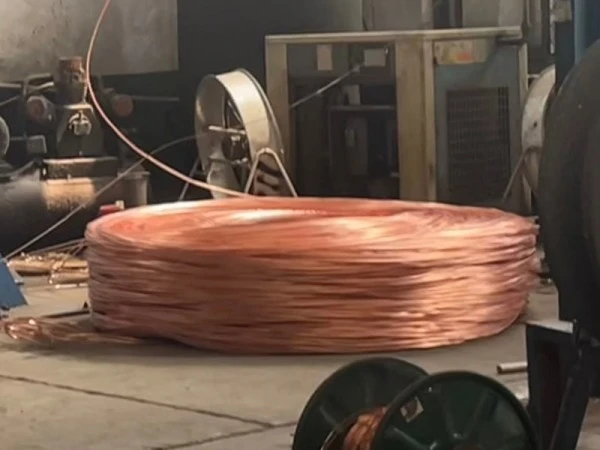

Kontrola proizvodnje zajema obdelavo vodnikov, iztiskanje PVC izolacije in pregled končnih kablov. Ključne dimenzije, kot so premer prevodnika, debelina izolacije in končni zunanji premer, se preverjajo glede na veljavne tehnične zahteve, da se ohrani skladnost med proizvodnimi serijami.
Velikost in konstrukcija vodnika se morata ujemati s pričakovano obremenitvijo, nivojem napetosti, načinom polaganja, temperaturo okolja in mehanskimi pogoji. Fiksna notranja napeljava, kabelski vodi, priključki opreme in druge nizkonapetostne aplikacije lahko zahtevajo različne specifikacije, tudi če je nazivna napetost enaka.
|
Nominalni odsek (mm²) |
Najmanjše število vodnikov |
Zunanji premer vodnika （mm） |
Nazivna debelina PVC izolacije/mm |
Približen zunanji premer izolacije/mm |
Največja upornost prevodnika pri 20 ℃ (Ω/km) baker |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Bakreni vodniki zagotavljajo tokovno pot, medtem ko PVC izolacija ločuje vodnik od okolice. Dejanska nosilnost toka in dovoljena delovna temperatura sta odvisni od velikosti prevodnika, načina namestitve, okoljskih pogojev in veljavne specifikacije kabla.
PVC spojine lahko zagotovijo lastnosti, ki zavirajo gorenje, odvisno od izbrane formulacije materiala in veljavnega standarda izdelka. Kadar projekt določa določeno klasifikacijo za zaviranje gorenja, je treba zahtevano stopnjo potrditi s tehnično dokumentacijo kabla, namesto da bi jo predvidevali samo na podlagi materiala PVC.
PVC izolacija in plašč zagotavljata zaščito pred običajnim ravnanjem in izpostavljenostjo okolja med ustrezno namestitvijo. Med gradnjo je treba kabel še vedno zaščititi pred prekomerno vlečno silo, ostrimi robovi, zmečkaninami in upogibi preko določenih meja.
Kabel pride v poštev za običajne notranje in zunanje nizkonapetostne inštalacije, ko izbrana PVC konstrukcija ustreza okoljskim razmeram. Vlažnost, temperaturo, sončno svetlobo, izpostavljenost kemikalijam in mehansko obremenitev je treba oceniti za instalacije zunaj običajnih pogojev ožičenja v zgradbi.
Pravilna velikost vodnika, zaščita tokokroga in način namestitve so pomembni za varno delovanje. Pri izbiri kabla je treba upoštevati pričakovani tok obremenitve, padec napetosti, temperaturo okolice, pogoje združevanja in dovoljeno metodo namestitve. Skrita namestitev mora prav tako upoštevati veljavne lokalne električne predpise.
Nizkonapetostni napajalni kabel iz bakrenega PVC-ja je mogoče določiti za nizkonapetostna vezja v hišah, stanovanjih in drugih zgradbah, vključno z razsvetljavo, vtičnicami in razvejnimi vezji opreme. Tip cevi, velikost prevodnika in pogoje namestitve je treba potrditi glede na električni načrt.
Tipične aplikacije vključujejo trgovine, pisarne, hotele, šole, bolnišnice in druge komercialne ali javne zgradbe, kjer so potrebni nizkonapetostni električni tokokrogi. Specifikacija kabla se mora ujemati z obremenitvijo tokokroga, načinom napeljave in lokalnimi električnimi zahtevami.
Kabel se lahko uporablja za ustrezne začasne ali stalne nizkonapetostne tokokroge na gradbiščih, montažnih objektih in gradbiščnih objektih. Kjer so kabli izpostavljeni ponavljajočim se premikanjem, udarcem ali vlečenju, je treba namesto tega razmisliti o konstrukciji, ki je posebej namenjena prilagodljivi storitvi.
Nizkonapetostna vezja v delavnicah, skladiščih, logističnih objektih in drugih okoljih lahke industrije lahko uporabljajo to vrsto kabla za razsvetljavo, priključke opreme in distribucijo električne energije. Pri določanju ustreznega plašča in načina namestitve je treba pregledati izpostavljenost prahu, temperaturi, olju in kemikalijam.
Aplikacije lahko vključujejo podeželske stavbe, kmetijske objekte, kmetijsko razsvetljavo in drugo nizkonapetostno infrastrukturo. Zunanje ali vlažne lokacije zahtevajo pozornost pri zaščiti pred vlago, izpostavljenosti UV-žarkom, mehanski zaščiti in ustrezni metodi namestitve.
Kabel se lahko uporablja v ustreznih nizkonapetostnih tokokrogih za razsvetljavo, nadzorno opremo in podporne električne naprave v skupnostih, parkiriščih, parkih in drugih občinskih okoljih. Izbrana specifikacija mora ustrezati dejanski progi in okoljskim pogojem.
Pri čezmorskih projektih je treba konstrukcijo kablov in dokumentacijo preveriti glede na električne standarde in zahteve glede certificiranja, ki veljajo na ciljnem trgu. Velikost prevodnika, nazivno napetost, značilnosti izolacije in ovoja, embalažo, označevanje in preskusno dokumentacijo je mogoče potrditi pred pošiljanjem.
Kabel se lahko upošteva tudi za ustrezne nizkonapetostne povezave opreme, razvejnih tokokrogov in podpornih električnih sistemov. Aplikacije, ki vključujejo neprekinjeno premikanje, visoko mehansko obremenitev, visoko temperaturo ali posebne zahteve glede požarne učinkovitosti, lahko zahtevajo drugačno konstrukcijo kabla.
O: Prerez prevodnika je treba izbrati glede na pričakovani tok obremenitve, dovoljen padec napetosti, način namestitve, temperaturo okolja in dolžino tokokroga. Vrednosti, navedene v tehnični tabeli, zagotavljajo podatke o dimenzijah vodnika in upornosti, vendar jih ne smete uporabljati samostojno za določanje dovoljenega toka za določeno namestitev.
O: Tehnična tabela vključuje trdne in vijugaste konstrukcije za nekatere manjše velikosti vodnikov, kot so 1,5 mm², 2,5 mm², 4 mm² in 6 mm². Ustrezna konstrukcija je odvisna od zahtevane fleksibilnosti, načina namestitve in veljavne specifikacije.
O: Tipični elementi inšpekcijskega pregleda lahko vključujejo upornost prevodnika na enosmerni tok, stanje izolacije, meritve dimenzij in preskušanje vzdržljivosti napetosti v skladu z veljavnim standardom izdelka in specifikacijo nakupa. Če projekt zahteva posebna inšpekcijska poročila ali zapise o preskusih, je treba te zahteve potrditi pred proizvodnjo.
O: Čezmorska naročila je mogoče pregledati glede na napetost ciljnega trga, kabelski standard, oznake, pakiranje in zahteve glede dokumentacije. Veljavni standard je treba določiti vnaprej, ker se zahteve za nizkonapetostne kable med trgi razlikujejo.
O: O dolžini kabla, identifikacijski oznaki in embalaži je mogoče razpravljati glede na proizvodno specifikacijo in količino naročila. Za zahteve po meri je treba zahtevane informacije o označevanju, toleranco dolžine, način pakiranja in količino dostave potrditi pred proizvodnjo.
O: Navedite zahtevani prerez vodnika, konstrukcijo kabla, nazivno napetost, skupno dolžino, količino naročila, uporabo, način namestitve in destinacijo dostave. Za projektna naročila je treba vključiti tudi zahtevane standarde, inšpekcijske dokumente, označevanje plašča in specifikacije pakiranja.
O: Standardne konstrukcije nizkonapetostnega napajalnega kabla iz PVC so na splošno izbrane glede na njihov določen način namestitve. Če bo kabel podvržen neprekinjenemu vlečenju, ponavljajočemu se upogibanju ali zvijanju, je treba razmisliti o prilagodljivem kablu, posebej ocenjenem za mobilne storitve.
O: Preverite model kabla, velikost vodnika, nazivno napetost, dolžino kabla in veljavni standard glede na specifikacijo projekta. Med namestitvijo upoštevajte zahtevani upogibni radij in pogoje vlečenja ter zaščitite kabel pred prekomerno mehansko silo, ostrimi robovi in neprimerno izpostavljenostjo okolja.
Za ponudbo nizkonapetostnega napajalnega kabla iz bakrenega PVC-ja navedite zahtevano velikost vodnika, nivo napetosti, količino, dolžino kabla, način namestitve in cilj. Qiancheng lahko pregleda specifikacijo in potrdi veljavne proizvodne in dokumentacijske zahteve pred oddajo naročila.
