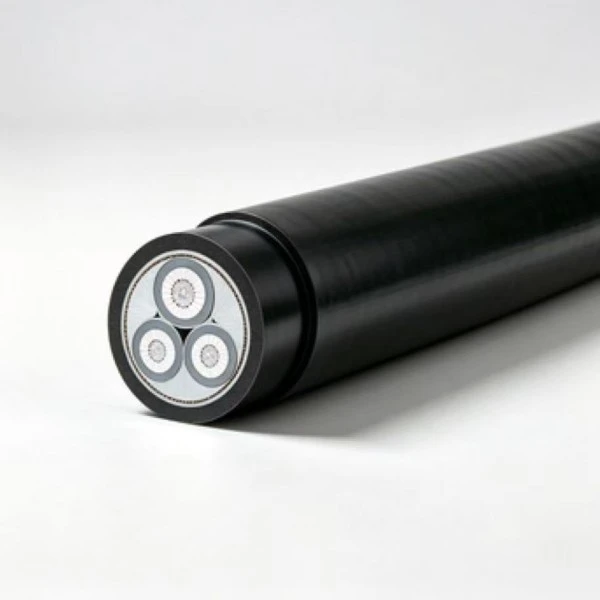

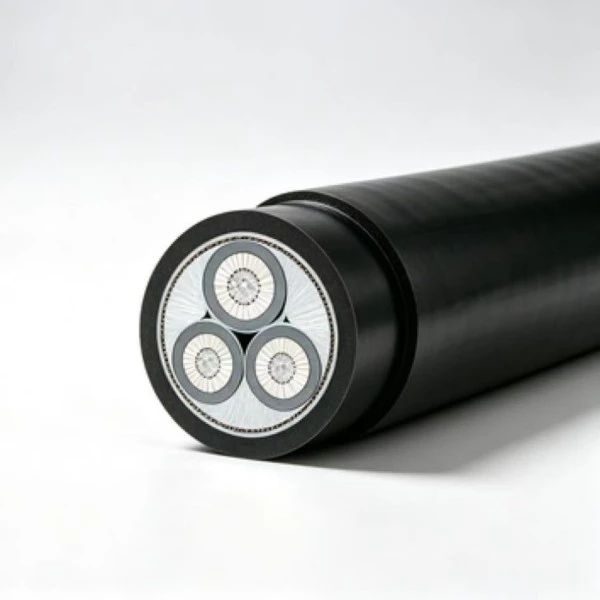

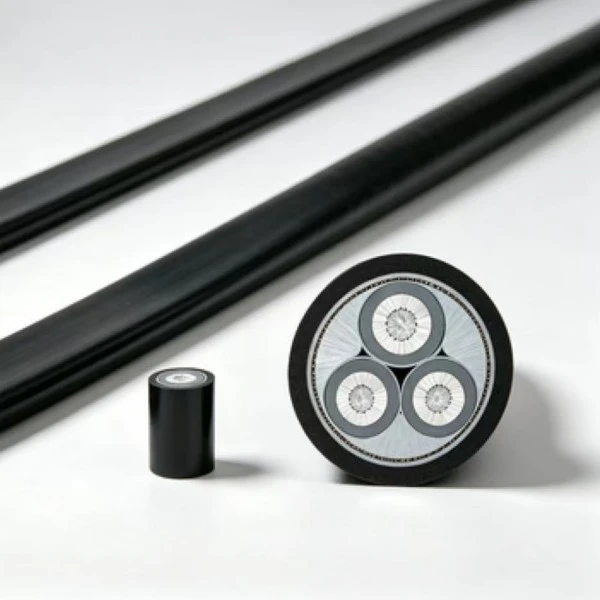

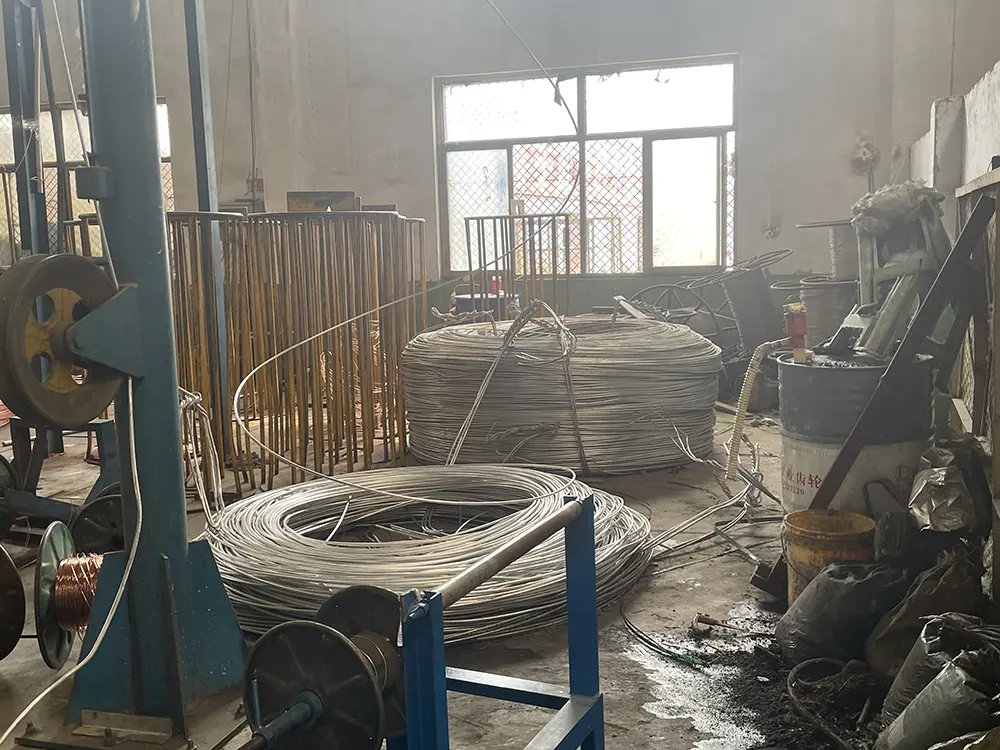

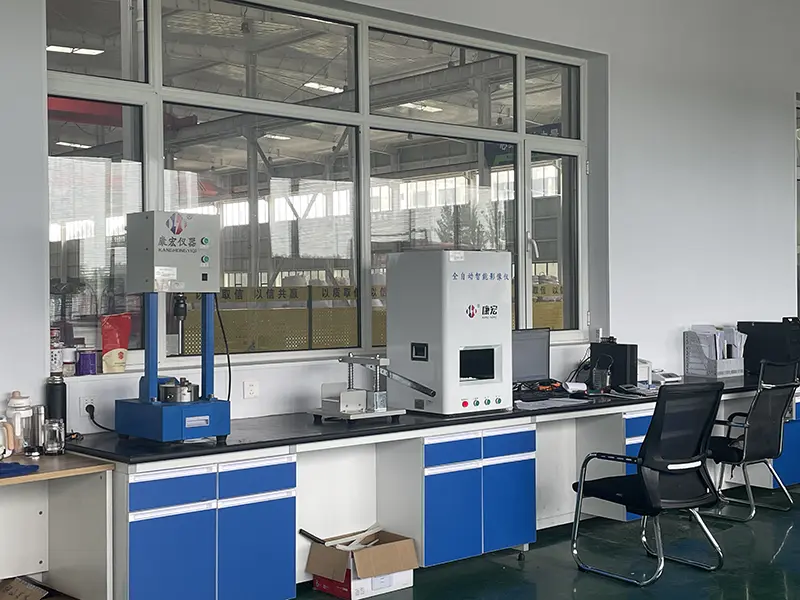

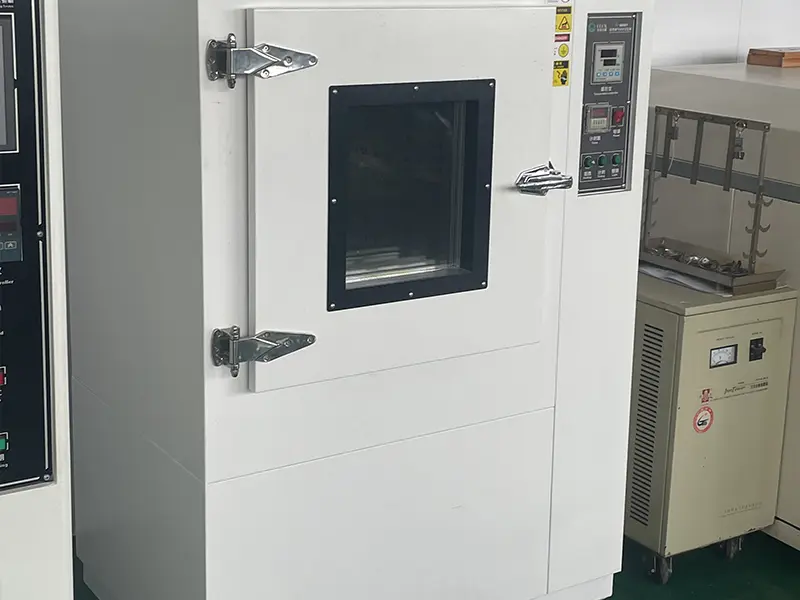

Nizkonapetostni napajalni kabel iz aluminijastega XLPE uporablja aluminijaste vodnike z izolacijo iz XLPE za distribucijo nizke napetosti 0,6/1 kV. Aluminijasti vodnik zmanjša težo kabla v primerjavi z bakreno konstrukcijo, XLPE pa zagotavlja stabilno električno izolacijo pri določeni delovni temperaturi. Kabel je mogoče konfigurirati za fiksne instalacije v tovarnah, zunanjih distribucijskih sistemih, kabelskih jarkih in drugih aplikacijah, kjer se pogoji polaganja ujemajo s specifikacijo izdelka.
|
Nazivni prečni prerez (mm²) |
Debelina izolacije (mm) |
Debelina plašča (mm) |
Približen zunanji premer kabla (mm) |
Odpornost prevodnika na enosmerni tok (Ω/km) Al |
Preskusna napetost (kV/5 min) |
Ampakcijska moč v zraku (A) (A)-Al |
Zmogljivost v neposredno vkopani zemlji (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Napetostni razred Uo/U （kV） |
Zahteva |
|
3,6/6, 6/6 |
Delna razelektritev ≤ 10 pC pri 1,73U₀ |
|
8,7/10、12/20 |
Delna razelektritev ≤ 10 pC pri 1,73U₀ |
|
18/30、21/35 |
Delna razelektritev ≤ 10 pC pri 1,73U₀ |
|
26/35 |
Delna razelektritev ≤ 10 pC pri 1,73U₀ |
Za enožilne kable je dovoljeni radij upogiba \(20\krat(d+D)\pm5\%\).
Za večžilne kable je dovoljeni radij upogiba \(15\krat(d+D)\pm5\%\).
D = dejanski zunanji premer kabla (mm)
d = dejanski premer prevodnika (mm)
Pri polaganju pod 0℃ je predgretje obvezno. S kablom je treba ravnati in ga namestiti v skladu z veljavnim postopkom nizkotemperaturnega polaganja, da zmanjšate tveganje mehanskih poškodb izolacije ali plašča.
V skladu s priloženimi tehničnimi informacijami ni omejitev glede višinske razlike navpičnega polaganja. Pri načrtovanju navpičnih poti je še vedno treba upoštevati način namestitve, razporeditev pritrditve in težo kabla.
|
Temperatura zraka |
||||||||||||||||
|
Delovna temperatura (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Temperatura tal |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Nizkonapetostni napajalni kabel iz aluminija XLPE se lahko uporablja za fiksno nizkonapetostno distribucijo v tovarniških delavnicah, skladiščih in drugih industrijskih zgradbah. Tipična napeljava vključuje kabelske police in stenske kabelske sisteme. Pri izbiri velikosti vodnika je treba skupaj preveriti priključeno obremenitev, razporeditev namestitve, temperaturo okolja in zahtevan padec napetosti.
Pri zunanjih fiksnih napeljavah se lahko kabel napelje vzdolž ustreznih konstrukcij, stebrov ali drugih podpornih sistemov, kjer to dovoljuje specifikacija projekta. Plašč zagotavlja zaščito pri normalni zunanji izpostavljenosti, pri montaži pa je treba upoštevati dolgotrajno sončno svetlobo, temperaturne spremembe, vlago in mehanske obremenitve.
Kabelski jarki in komunalni tuneli zagotavljajo skupne poti za fiksna vezja za distribucijo električne energije. Namestitev mora omogočati ustrezno odvajanje toplote ter zagotavljati ustrezno podporo in zaščito. Pri zaprtih ali združenih instalacijah je treba upoštevati korekcijske faktorje ampacite in dejanske pogoje okolja, namesto da bi neposredno uporabili nazivni tok zraka.
Neposreden vkop je možen v poštev, kjer konstrukcija kabla, pogoji tal in mehanska zaščita izpolnjujejo zahteve projekta. Pred namestitvijo je treba pregledati globino vkopa, drenažo, zunanjo obremenitev in možnost prihodnjega izkopa. Zaščitni ukrepi bodo morda potrebni v jedkih tleh ali na lokacijah, ki so izpostavljene znatnim mehanskim silam.
Kabel se lahko upošteva za fiksno nizkonapetostno distribucijo pri obnovi električnega omrežja na podeželju in podobnih infrastrukturnih delih. Aluminijasti vodniki zmanjšajo težo kabla, kar je lahko uporabno, kadar dolge kabelske poti zahtevajo veliko transportnih in inštalacijskih del. Dimenzioniranje prevodnika mora slediti pričakovani obremenitvi, dolžini poti, zahtevam glede padca napetosti in pogojem namestitve.
O: Nazivna napetost je 0,6/1 kV za splošno distribucijo nizke napetosti. Odvisno od gradbenih in projektnih pogojev lahko načini namestitve vključujejo zunanjo nadzemno napeljavo, kabelske jarke in nekatere aplikacije neposredno v zemljo. Pri uporabi na prostem je treba upoštevati sončno svetlobo, dež, temperaturo, mehansko zaščito in navedene lastnosti plašča.
O: Za enožilne kable je določena zahteva za upogibanje \(20\krat (d+D)\pm5\%\), medtem ko je zahteva za večjedrne kable \(15\krat (d+D)\pm5\%\). Predhodno ogrevanje je potrebno, ko je temperatura okolja za polaganje pod 0 ℃. Kabla ne smete na silo upogibati ali vleči pri nizkih temperaturah, ker lahko PVC ali drugi polimerni materiali postanejo manj prožni.
O: Priložena tehnična tabela pokriva nazivne prereze od 1,5 mm² do 1000 mm². Razpoložljivost je odvisna od zahtevane specifikacije in proizvodnega načrta. Za projektna naročila je mogoče razpravljati o zahtevah glede razreza na dolžino in označevanju kablov, s količino, velikostjo vodnika in zahtevanim datumom dobave, potrjenimi pred proizvodnjo.
O: Aluminij ima nižjo gostoto kot baker, kar zmanjšuje težo kabla in olajša transport in rokovanje pri številnih napeljavah. Material prevodnika ima tudi nižje stroške materiala v številnih aplikacijah. Vendar pa izbira prevodnika ne sme temeljiti samo na ceni materiala; preveriti je treba tokovno nosilnost, padec napetosti, dolžino poti, način povezave in pogoje namestitve.
O: Ustrezne evidence tovarniških inšpekcijskih pregledov in dokumente o električnih preskusih je mogoče dobaviti v skladu s specifikacijo izdelka in zahtevami naročila. Dokumentacijo v angleškem jeziku je mogoče pripraviti, če je to potrebno za pregled projekta v tujini ali carinsko dokumentacijo. Natančne certifikate, poročila o preskusih in obliko dokumenta je treba potrditi v skladu z zahtevami ciljnega trga in sprejemljivosti projekta.
O: Neposredni vkop je treba izvesti le, če konstrukcija kabla in pogoji na mestu izpolnjujejo veljavne zahteve. Zaščitne ovoje ali cevi je mogoče uporabiti, če je kabel izpostavljen močni koroziji tal, visoki vlagi, obremenitvi vozil, izkopavanju ali drugim mehanskim tveganjem. V načrt namestitve je treba vključiti tudi ustrezno globino vkopa in drenažo.
O: Čas dobave je odvisen od preseka prevodnika, konstrukcije kabla, količine naročila, proizvodne zmogljivosti, zahtev glede pakiranja in dokumentacije. Standardne specifikacije imajo lahko krajše proizvodne načrte, ko so na voljo materiali in zmogljivost. Naročila po meri ali naročila velikih količin je treba vnaprej potrditi s tovarno, da se lahko proizvodnja in pošiljanje uskladita s časovnim načrtom projekta.
O: Dovoljeni tok se spreminja s temperaturo okolice, ker se pogoji odvajanja toplote spreminjajo, ko temperatura okolice narašča ali pada. Pri izbiri velikosti prevodnika in načina namestitve je zato treba upoštevati korekcijske koeficiente v tehnični tabeli. Razvrščanje kablov v skupine, prezračevanje, temperatura tal in pogoji zakopavanja lahko vplivajo tudi na dejanski dovoljeni tok.
Za projektne poizvedbe je treba zagotoviti zahtevano napetost, presek vodnika, dolžino kabla, način namestitve, pogoje okolja in količino, da se lahko potrdijo ustrezne specifikacije in tehnični dokumenti.
