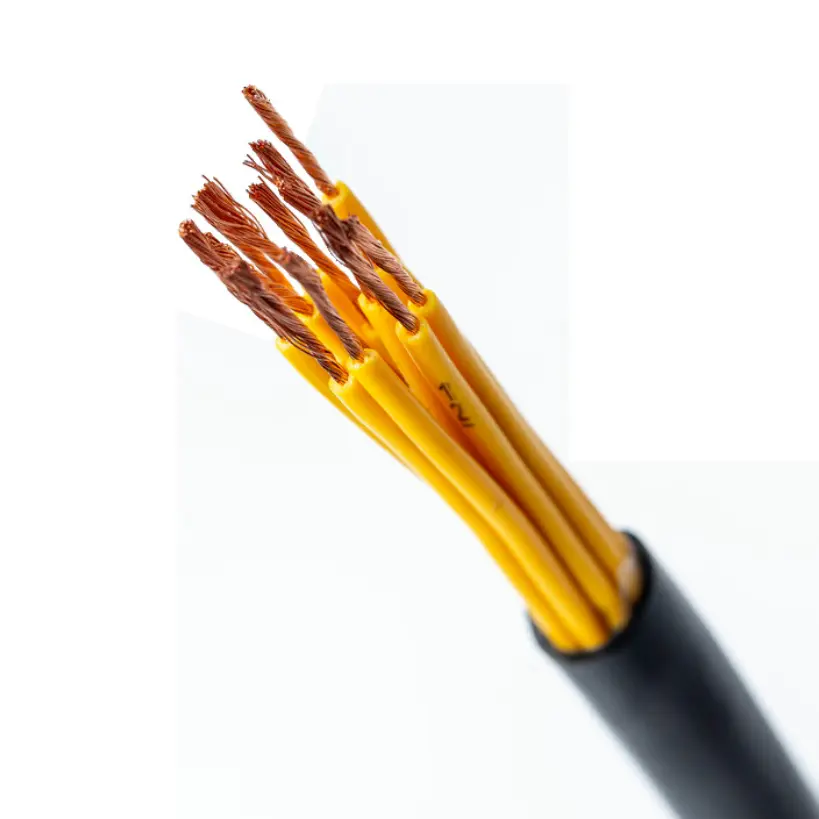

Bakreni PVC ognjevarni kontrolni kabel

Modeli izdelkov: ZR-KVV in sicer Z(A、B、C、D)-KVV, ZR-KVVP in sicer Z(A、B、C、D)-KVVP, ZR-KVV22 in sicer Z(A、B、C、D)-KVV22 itd.

Bakreni PVC ognjevarni krmilni kabel je krmilni kabel 450/750 V, ki uporablja bakrene prevodnike visoke čistosti brez kisika, trak iz sljude ter negorljivo izolacijo in ovoj iz PVC. Za različne pogoje ožičenja so na voljo konstrukcije trdnih prevodnikov razreda 1, večžilnih prevodnikov razreda 2 in fleksibilnih vodnikov razreda 5. Kabel je namenjen krmiljenju, nadzoru in pomožnim tokokrogom v industrijskih objektih, zgradbah in drugih nizkonapetostnih električnih sistemih, kjer je zahtevana negorljiva in ognjeodporna zmogljivost.

Konstrukcija kabla lahko vključuje tudi izbirno pletenje bakrene žice ali oklop z bakrenim trakom, s številom žil od 2 do 61 žil. Izbira lahko torej temelji na vrsti prevodnika, prerezu, količini jedra, zahtevah glede oklopa, načinu namestitve in veljavnih zahtevah glede požarne učinkovitosti projekta.

Specifikacija izdelka Dimenzije in tabela tehničnih parametrov

Konstrukcija in zmogljivost

Možnosti prevodnikov za različne pogoje ožičenja

Kabel je na voljo s polnimi, vijačnimi ali upogljivimi bakrenimi vodniki. Masivne in vijačne konstrukcije se lahko uporabljajo tam, kjer je kabelska trasa razmeroma fiksna, medtem ko so gibljivi vodniki primernejši za ožičenje v omarah, priključke opreme in instalacije, ki zahtevajo lažje rokovanje s kabli. Ustrezno konstrukcijo vodnika je treba izbrati glede na način namestitve in mehanske zahteve.

Sljudni trak in PVC izolacija

Trak iz sljude tvori ognjeodporno plast okoli prevodnika, medtem ko PVC zagotavlja glavno električno izolacijo. Zunanji ovoj je prav tako izdelan iz ognjevarnega PVC-ja. Ta kombinacija daje kablu definirano ognjeodporno konstrukcijo in negorljive lastnosti za ustrezno konfiguracijo kabla.

Opcijska zaščita

Za tokokroge, kjer je treba upoštevati elektromagnetne motnje, je mogoče kot zaščitno plast določiti pletenje bakrene žice ali ovijanje z bakrenim trakom. Navedena stopnja pokritosti z zaščito je ≥80 %. Oklopljeno konstrukcijo je treba izbrati glede na vrsto signala, okoliško električno opremo in okolje namestitve.

Kjer kabel izpolnjuje praktične zahteve za ožičenje

Bakreni PVC ognjevarni krmilni kabel je mogoče konfigurirati tako za fiksne kot za bolj prilagodljive pogoje krmilnega ožičenja. To zmanjša potrebo po izbiri popolnoma različnih konstrukcij vodnikov, ko projekt vsebuje krmilne omare, priključke opreme in fiksne kabelske poti znotraj istega električnega sistema.

Za vezja, ki prenašajo krmilne in nadzorne signale, je upor prevodnika pomembna specifikacija in ne le opis materiala. Tehnična tabela vsebuje zahteve glede izolacijske upornosti, vzdržljive napetosti in upornosti prevodnika, ki jih je mogoče uporabiti za tehnično potrditev pred naročilom.

Kadar je požarna zaščita del električne zasnove, je treba lastnosti kabla, ki zavirajo gorenje in požarno odpornost, oceniti skupaj z napeljavo kabla, podpornimi metodami in zahtevami celotnega sistema protipožarne zaščite. Učinkovitosti kabla ne bi smeli obravnavati neodvisno od načina namestitve.

Scenariji uporabe

1. Protipožarni sistemi: protipožarne nadzorne omare, tokokrogi, povezani z alarmi, oprema za odvod dima in krmilni sistemi črpalk za požarno vodo.

2. Energetski objekti: električne krmilne omare, pomožna vezja generatorskih sklopov in krmilne ali signalne napeljave v prostorih za distribucijo električne energije.

3. Industrijska avtomatizacija: Nadzorni sistemi za proizvodne linije, stroje in procesno opremo, kjer je potrebna ognjevarna kabelska konstrukcija.

4. Gradbeni električni sistemi: sistemi za nadzor dvigal, oprema za centralno klimatizacijo, kletne strojnice in druge aplikacije za avtomatizacijo zgradb.

5. Splošna industrijska oprema: oprema za čiščenje odpadne vode, sušilne linije, strojna orodja in drugi pomožni krmilni tokokrogi.

Kakovost in tehnično preverjanje

Za tehnično nabavo glavne točke preverjanja vključujejo konstrukcijo prevodnika, prečni prerez vodnika, debelino PVC izolacije, izolacijsko upornost, vzdržljivo napetost, upornost prevodnika, konfiguracijo oklopa in določene zahteve glede požarne učinkovitosti. Ti parametri zagotavljajo bolj praktično osnovo za sprejem izdelka kot splošni opisi kakovosti kabla.

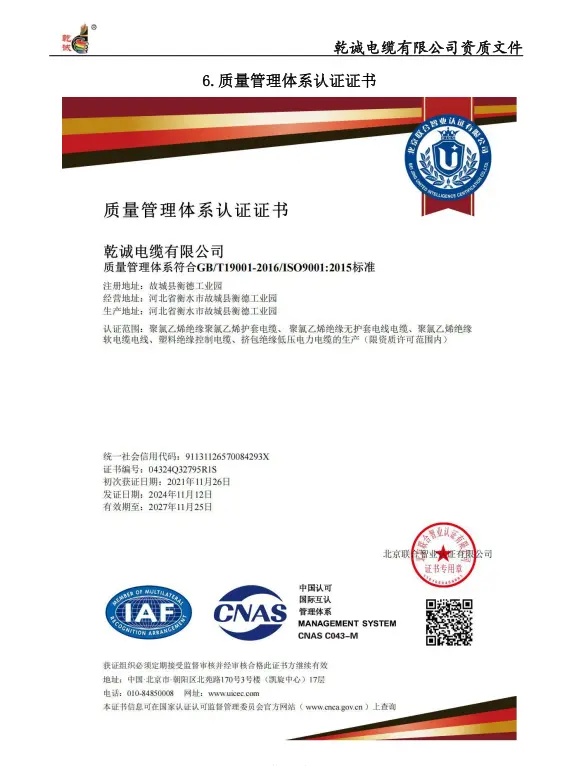

Qiancheng lahko zagotovi ustrezne specifikacije izdelka in tehnično dokumentacijo glede na naročeno konfiguracijo kabla. Za inženirske in izvozne projekte je treba pred proizvodnjo potrditi zahteve za poročila o preskusih, certifikate, inšpekcijske zapise, embalažo in dolžino kabla.

Vodnik za izbiro specifikacij

Prerez vodnika

Razpoložljivi prerez vodnika je od 0,5 mm² do 10 mm². Izbira mora temeljiti na funkciji vezja, električni obremenitvi, dovoljenem uporu prevodnika in veljavnih zahtevah za namestitev.

Osnovna količina

Standardna konfiguracija zajema od 2 do 61 jeder. Količina jedra je treba določiti glede na število krmilnih, nadzornih in pomožnih tokokrogov, ki jih zahteva oprema ali projekt.

Zahteve za zaščito

Kjer so motnje signala zaskrbljujoče, je mogoče razmisliti o pletenju bakrene žice ali zaščiti z bakrenim trakom. Zahtevano metodo zaščite je treba potrditi glede na električno okolje in zahteve krmilnega sistema.

Fire Performance

Tehnična tabela določa pogoj izpostavljenosti ognju najmanj 830 ℃ za 90 minut in zahteve glede negorljivosti v skladu z GB/T 19666. Zahtevane preskusne pogoje in dokumentacijo je treba pred oddajo naročila potrditi glede na dejansko specifikacijo projekta.

pogosta vprašanja

1. Kateri standardi so določeni za ta kabel?

Tehnični podatki se sklicujejo na GB/T 9330 za upornost prevodnika za enosmerni tok in GB/T 19666 za navedene zahteve glede zaviranja gorenja. Vsako dodatno certificiranje ali testno dokumentacijo, potrebno za izvozni projekt, je treba potrditi glede na naročeno konfiguracijo kabla.

2. What conductor constructions are available?

Kabel je lahko konfiguriran s trdnimi togimi vodniki ali večžilnimi fleksibilnimi vodniki. Ustrezna konstrukcija je odvisna od tega, ali je instalacija fiksna, speljana skozi krmilno omarico ali zahteva večjo fleksibilnost pri montaži.

3. Kateri prečni prerezi in količine jedra so na voljo?

Navedeni prerezi vodnikov segajo od 0,5 mm² do 10 mm², s številom žil od 2 do 61 žil. Končno kombinacijo je treba potrditi glede na načrt vezja in konfiguracijo kabla.

4. Ali je kabel lahko oklopljen?

ja Kot izbirni zaščitni sloj je mogoče določiti pletenje bakrene žice ali ovijanje z bakrenim trakom, pri čemer je navedena stopnja pokritosti z oklopom ≥80 %.

5. Kje se običajno uporablja ta bakreni PVC ognjevarni kontrolni kabel?

Uporablja se za krmiljenje, spremljanje in pomožna vezja v protipožarnih sistemih, elektroenergetskih objektih, opremi za industrijsko avtomatizacijo, električnih sistemih zgradb in drugih industrijskih aplikacijah, kjer se zahtevajo določene lastnosti, ki zavirajo gorenje in so odporne proti ognju.

6. Katere informacije so potrebne za ponudbo?

Navedite zahtevani model, vrsto prevodnika, prečni prerez, količino jedra, zahteve za oklop, dolžino kabla, okolje namestitve in veljavne zahteve glede požarne učinkovitosti. Vnaprej je treba določiti tudi morebitna zahtevana inšpekcijska poročila, potrdila ali izvozno dokumentacijo.
