XLPE bakreni krmilni kabel

Modeli izdelkov: KYJV, KYJVP, KYJV22, KYJY itd.

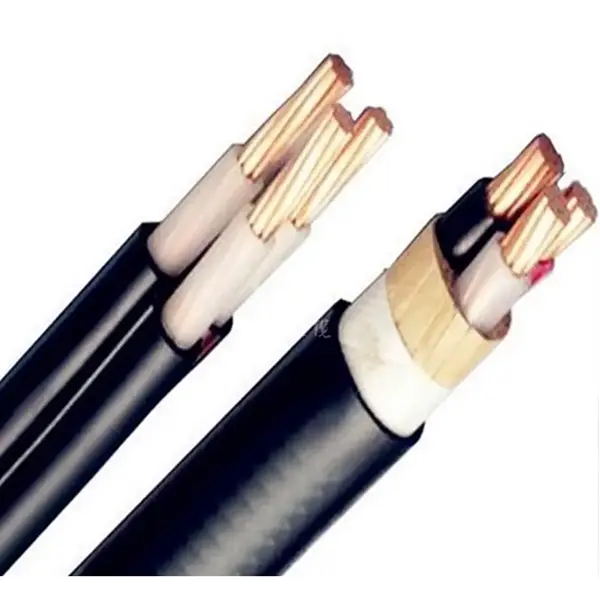

Bakreni krmilni kabel iz XLPE se uporablja za nizkonapetostna krmilna, instrumentalna in signalna vezja, kjer mora izolacijski sistem vzdržati povišane delovne temperature. Standardna konstrukcija združuje bakrene vodnike brez kisika visoke čistosti z izolacijo iz XLPE in zunanjim plaščem iz PVC, z neoklepnimi, oklopljenimi in oklepnimi konfiguracijami z jeklenim trakom, ki so na voljo za različne pogoje namestitve.

Priloženi tehnični podatki določajo nazivno napetost 450/750 V, največjo dolgotrajno delovno temperaturo 90 °C in standardne prereze vodnikov od 0,75 do 6 mm². Odvisno od vezja in načina polaganja je kabel lahko dobavljen s trdnimi ali gibljivimi vodniki, konfiguracijami z več jedri, oklopom, armiranjem ali WDZ konstrukcijo z nizkim dimom in nič halogenov.

Specifikacija izdelka, tabela mer in tehničnih parametrov

Konstrukcija in električne značilnosti

1. XLPE izolacija

Zamreženi polietilen tvori primarno izolacijsko plast. Priložena specifikacija določa najvišjo dolgoročno delovno temperaturo 90 °C in kratkotrajno toleranco preobremenitve 130 °C. To temperaturno območje je eden od glavnih razlogov za razmišljanje o izolaciji iz XLPE, kadar lahko krmilna instalacija deluje nad tipičnimi pogoji za splošno uporabno PVC-izolirano ožičenje.

2. Možnosti bakrenega vodnika

Prevodnik je določen kot 99,99 % baker visoke čistosti brez kisika. KYJV uporablja trdni vodnik razreda 1, medtem ko je KYJVR naveden s fleksibilnim vodnikom razreda 5. Konstrukcijo vodnika je zato mogoče prilagoditi fiksnemu ožičenju ali inštalacijam, kjer je potrebna dodatna fleksibilnost.

3. PVC ovoj in funkcionalne različice

Standardni zunanji plašč je iz PVC-ja, različica WDZ z nizko vsebnostjo dima in nič halogenov pa je na voljo kot nadgrajena možnost. Oklopljeni KYJVP doda bakreno pleteno zaščito, medtem ko KYJV22 uporablja oklep iz jeklenega traku za aplikacije, ki zahtevajo dodatno mehansko zaščito. Te različice omogočajo, da se konstrukcija kabla ujema z okoliško napeljavo namesto uporabe ene konfiguracije za vsak projekt.

Izbira prave konfiguracije

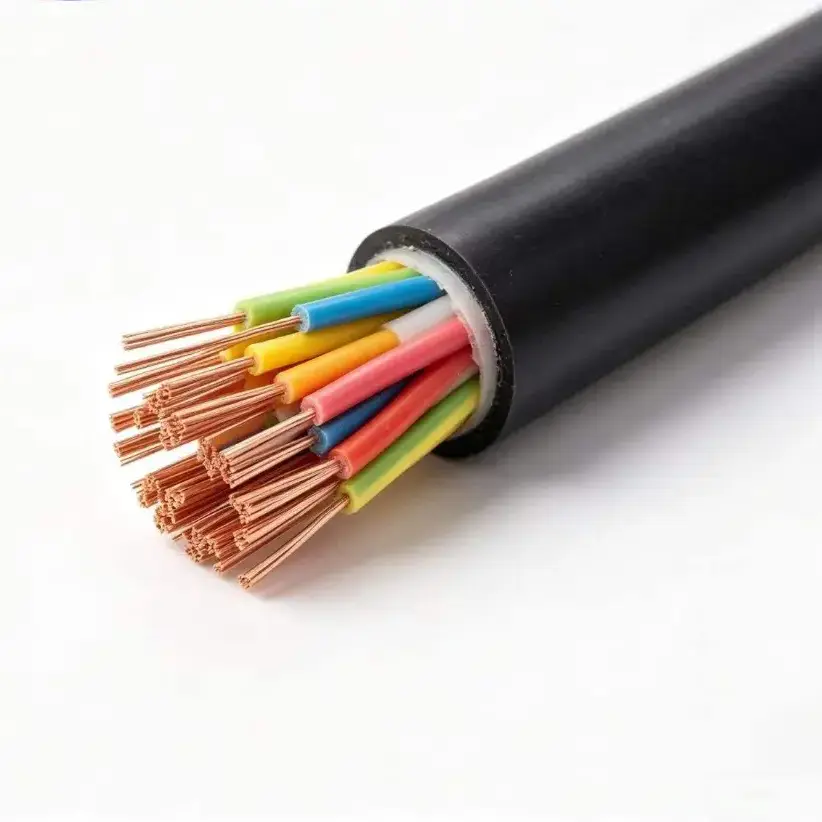

Količina jedra mora ustrezati številu krmilnih, instrumentacijskih ali zaščitnih vezij, ki jih oskrbuje kabel. Standardni razpon zajema od 2 do 61 žil, medtem ko se preseki vodnikov gibljejo od 0,75 do 6 mm². Zahtevano velikost prevodnika je treba določiti na podlagi obremenitve tokokroga, dovoljenega padca napetosti in pogojev vgradnje, ne pa le na podlagi števila jeder.

Pogoji namestitve določajo, ali je potrebna dodatna zaščita. Nearmirani KYJV ali KYJVR je namenjen za kabelske police, notranje cevi in ​​fiksno ožičenje v kabelskih jarkih. KYJVP je mogoče uporabiti tam, kjer so elektromagnetne motnje zaskrbljujoče, medtem ko je KYJV22 namenjen posebnim instalacijam, ki zahtevajo oklep iz jeklenega traku in mehansko zaščito. Med rezkanjem je treba upoštevati tudi dobavljene vrednosti najmanjšega upogibnega radija.

Tipične aplikacije

1. Energetska in električna oprema

Kabel se lahko uporablja za nizkonapetostno krmiljenje in signalno ožičenje, povezano s PV opremo, sistemi za shranjevanje energije, pretvorniki, električnimi omaricami in sorodno opremo. Izolacija iz XLPE zagotavlja določeno dolgoročno delovno temperaturno območje 90 °C za naprave, kjer temperatura okolja ali oprema zahteva to raven izolacijske učinkovitosti.

2. Industrijska avtomatizacija

Krmilne omare za obdelovalne stroje, črpalke, ventilatorje, sisteme PLC in procesno opremo lahko zahtevajo večžilno krmilno ožičenje z različnimi vodniki in konfiguracijami namestitve. Različice s prilagodljivim vodnikom lahko poenostavijo napeljavo okoli terminalov opreme in omaric, medtem ko so oklopljene različice na voljo za tokokroge, kjer je treba obravnavati elektromagnetne motnje.

3. Komunalna in gradbena infrastruktura

Serija kablov se lahko uporablja v podzemnih komunalnih tunelih, kabelskih jarkih, električnih sistemih zgradb in drugih fiksnih nizkonapetostnih krmilnih inštalacijah. Kjer so kabli izpostavljeni dodatni mehanski obremenitvi ali zahtevajo konstrukcijo z neposrednim vkopom, oklepna konfiguracija KYJV22 zagotavlja drugačno možnost namestitve.

4. Nadzor in zaščita napajalnega sistema

Nizkonapetostni sekundarni tokokrogi v transformatorskih postajah, elektrarnah, razdelilnih prostorih in električni opremi lahko uporabljajo večjedrne krmilne kable za zajem signala, zaklepanje in nadzor opreme. Končni model je treba uskladiti s funkcijo vezja, velikostjo prevodnika, zahtevami za zaščito in načinom namestitve.

5. Izvozna oprema in inženirski projekti

Za izvozno usmerjeno električno opremo in inženirske projekte je treba specifikacijo kabla pred proizvodnjo potrditi glede na veljavne projektne zahteve. Dokumentacijo, dobavno dolžino, vrsto koluta in morebitne zahtevane inšpekcijske zapise je mogoče določiti skupaj z modelom in konstrukcijo kabla.

Tehnični pregledi pred naročilom

Za projektno ponudbo osnovne informacije običajno vključujejo model kabla, nazivno napetost, razred prevodnika, prečni prerez, količino žil in zahtevano dolžino. Če bo kabel napeljan v bližini opreme, ki ustvarja elektromagnetne motnje, je treba zahtevo po oklopu navesti posebej. Opredeliti je treba tudi neposredni vkop ali izpostavljeno namestitev, da se lahko oceni potreba po oklepu.

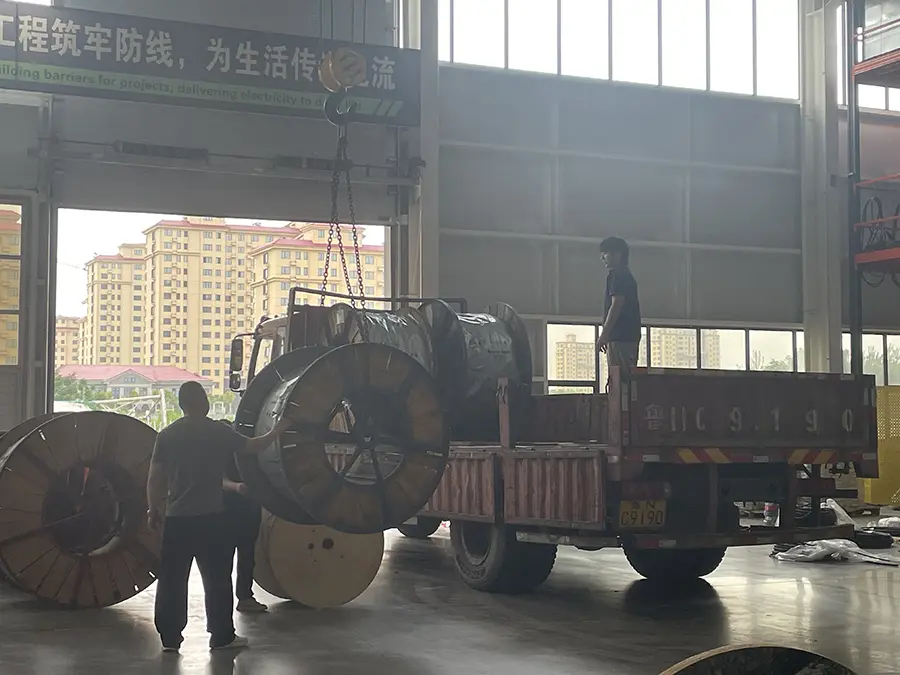

Pri izvoznih naročilih je treba pakiranje in dokumentacijo potrditi v fazi ponudbe. Priložena specifikacija navaja plastične kolute in zaplinjene lesene kolute, skupaj s prilagojenimi dobavnimi dolžinami. Pred proizvodnjo je treba določiti tudi posebne zahteve, kot so konstrukcija WDZ z nizkim dimom in nič halogenov ali različice, odporne na mraz.

pogosta vprašanja

1. Kateri standardi so določeni za ta kabel?

Priloženi podatki o izdelku navajajo GB/T 9330 kot nacionalni standard. Če čezmorski projekt zahteva dodatne standarde, certifikate ali inšpekcijske dokumente, je treba te zahteve potrditi v skladu z namembnim trgom in specifikacijo projekta.

2. Katere velikosti vodnikov in količine jeder so na voljo?

Standardni prerezi vodnikov so 0,75, 1,0, 1,5, 2,5, 4 in 6 mm². Standardne konfiguracije jeder obsegajo od 2 do 61 jeder, vključno z več vmesnimi jedri. Posebne količine jedra je mogoče proizvesti v skladu z zahtevami projekta.

3. Kakšna je delovna temperatura izolacije XLPE?

Priloženi tehnični podatki določajo največjo dolgotrajno delovno temperaturo 90 °C in kratkotrajno toleranco preobremenitve 130 °C. Standardna najnižja temperatura polaganja je ≥0 °C, medtem ko je za neposredno vgradnjo navedena različica, odporna na mraz, pri -30 °C.

4. Kdaj je potrebna zaščitena ali oklepna različica?

Oklopljeni KYJVP je mogoče uporabiti, kadar je treba nadzorovati elektromagnetne motnje v signalnem ali krmilnem vezju. Oklepni KYJV22 je namenjen za pogoje polaganja, ki zahtevajo dodatno mehansko zaščito, vključno z določenim neposrednim vkopom v zemljo. Zahteve glede najmanjšega upogibnega polmera so različne za neoklepne, zaščitene in oklepne konstrukcije.

5. Kateri električni testi so določeni pred dostavo?

Priložena specifikacija navaja izolacijsko upornost ≥1000 MΩ·km pri 20 °C in preskus vzdržljive napetosti končnega izdelka 3000 V/5 min brez okvare. Tabela določa tudi popoln pregled pred dostavo. Morebitne inšpekcijske preglede ali zahteve glede testiranja tretjih oseb je treba potrditi pred proizvodnjo.

6. Ali je mogoče dobavno dolžino in konstrukcijo kabla prilagoditi?

ja Priloženi podatki navajajo prilagojene dobavne dolžine z navedeno toleranco dolžine ±0,5 %. V skladu s projektnimi zahtevami je mogoče določiti posebne količine jedra, fleksibilno konstrukcijo prevodnika, oklop, oklep, konstrukcijo WDZ z nizkim dimom in nič halogenov ter različice, odporne na mraz.
