21/35kV XLPE izoliran napajalni kabel

21/35kV XLPE izoliran napajalni kabel podjetja Qiancheng izpolnjuje zahteve za postavitev visokonapetostnih glavnih daljnovodov, kot so obnova mestnega električnega omrežja in prenos električne energije za industrijske in rudarske transformatorske postaje.

Opredelitev in uvod izdelka

Polno ime izdelka

Qiancheng 21/35kV XLPE izoliran napajalni kabel. Skladen je z dvojnimi standardi GB/T 12706 in IEC 60840. Z nazivno napetostjo 21/35 kV služi kot glavni srednje- in visokonapetostni kabel za prenos električne energije.

Podpora za kvalifikacije podjetja

Naša tovarna ima 20-letne izkušnje v proizvodnji kablov. Opremljen je s preskusnim laboratorijem, akreditiranim s strani CNAS. Celoten obseg kvalifikacij je mogoče preveriti na uradni spletni strani. Vsaka serija kablov ima poročila o pregledu kakovosti in tovarniške certifikate, vsi dokumenti o kvalifikaciji pa so sledljivi za preverjanje.

Preverjeni praktični primeri projektov

Več kot 800.000 metrov napajalnega kabla Qiancheng 21/35kV XLPE z izolacijo je bilo dobavljenih za razširitev transformatorske postaje, prenovo visokonapetostnega napajanja v rudarskih območjih in splošne projekte distribucije električne energije industrijskih parkov v regiji Shandong. Preskusi delovanja na terenu dokazujejo, da po 3-letnem neprekinjenem delovanju pri polni obremenitvi ni staranja ali okvare izolacije.

Specifikacije izdelka in tabela tehničnih parametrov

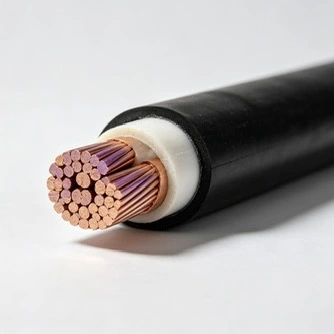

Notranja struktura kabla

Dirigent

Visoko čist strnjen vijačni bakreni prevodnik brez kisika. Izmerjena upornost prevodnika na enosmerni tok je strogo v mejah nacionalnega standarda in ima nizko prevodno izgubo. Izmerjeno povišanje temperature pri močni tokovni obremenitvi ≤65K.

Trojno koekstrudirana izolacijska plast XLPE

Izdelano z integriranim postopkom trojne koekstruzije. Debelina izolacije je enakomerna brez zračnih rež. Lahko stabilno vzdrži 42 kV napetostni preizkus moči 1 uro brez okvare. Služi kot jedrna tlačno nosilna struktura Qiancheng 21/35kV XLPE izoliranega napajalnega kabla.

Zaščitni sloj

Kombinirana struktura notranjega polprevodnega ščita in zunanjega polprevodnega ščita, ki izenačuje porazdelitev električnega polja in preprečuje poškodbe izolacije zaradi lokalne koncentracije električnega polja.

Oklep in zunanji plašč

Oklep iz jeklenega traku je odporen na udarno silo in poškodbe zaradi podzemnega izkopavanja. Zunanji ovoj iz HDPE nudi kislinsko-alkalno odpornost proti koroziji in UV-staranju, kar je primerno za različne scenarije polaganja: neposredno vkopavanje, postavitev cevi in ​​napeljavo kabelskih palic.

Glavne prednosti izdelka

Odlična izolacijska stabilnost

Zamreženi material XLPE ima razred temperaturne odpornosti 90 ℃. Lahko prenese kratkotrajno preobremenitev pri 250 ℃ za 5 sekund, ne da bi se stopil. Izolacija se skoraj ne poslabša pri dolgotrajnem prenosu velike obremenitve, kar zmanjša pogostost vzdrževanja napak na liniji.

Popoln sledljiv nadzor kakovosti

Preskusni postopki od vhodnega pregleda bakrenega materiala do dobave končnega kabla. Ključni preskusni podatki, vključno z vzdržljivostjo napetosti, delno razelektritvijo in termičnim staranjem, so zabeleženi v sistemu. Kupci lahko do vseh originalnih testnih podatkov dostopajo preko serijskih številk.

Nižje izgube in večji prihranek energije

Zmogljivost Kompaktno oblikovan vodnik dosega koeficient polnjenja nad 92 %. V primerjavi z običajnimi ohlapno vpletenimi kabli se padec omrežne napetosti pri dejanski meritvi zmanjša za približno 7 %, kar prihrani izgubo porabe energije med dolgotrajnim delovanjem električnega omrežja.

Močna združljivost prilagajanja

Prilagodljive možnosti Qiancheng 21/35kV XLPE izoliranega napajalnega kabla: LSZH brezhalogenski plašč z nizko stopnjo dima, ognjevarni tip razreda A in ognjeodporen tip, ki se prilagaja posebnim delovnim pogojem protipožarne zaščite, kot so tuneli in zaprti prostori za distribucijo električne energije.

Standardne smernice za namestitev in polaganje

Direktno vkopano polaganje

Pred polaganjem na dno jarka položite blazino iz drobnega peska. Globina vkopa oklepnih kablov ≥0,8 m. Izogibajte se območjem, kjer se premikajo težka vozila. Dokončajte označevanje trase po gradnji, da preprečite prekinitev kabla zaradi kasnejšega izkopavanja.

Polaganje kabelske police/tunela

Za posamezen napajalni kabel Qiancheng 21/35 kV z izolacijo iz XLPE polmer upogiba pri polaganju ne sme biti manjši od 15-kratnega zunanjega premera kabla. Rezervirajte vrzeli za odvajanje toplote za razporeditev več kablov, da se izognete pregrevanju zaradi gostega zlaganja.

Okoljske omejitve polaganja

Izogibajte se dolgotrajni potopitvi v močno jedko odplako in nezaščiteni izpostavljenosti na prostem pod intenzivno sončno svetlobo. Kable pred polaganjem predhodno segrejte pri temperaturah pod 0 ℃, da preprečite krhko pokanje zunanjega plašča.

Sprejem zaključka

Po končanem polaganju je treba opraviti ponovni preskus vzdržljive napetosti močne frekvence. Vklop je dovoljen šele po opravljenih testih. Naši strokovni tehniki se lahko pošljejo, da zagotovijo navodila za prevzem na kraju samem.

pogosta vprašanja

V1: Kakšne praktične koristi lahko prinese postopek stiskanega vžigalnega vodnika 21/35kV XLPE izoliranega napajalnega kabla?

O: V primerjavi z običajnim ohlapno vpletenim vodnikom lahko stisnjena konstrukcija zmanjša vrzeli prevodnikov in podpira manjši električni upor. Pomaga tudi pri obvladovanju dviga temperature pri visokotokovni obremenitvi, kar je uporabno za dolgoročne aplikacije prenosa električne energije.

V2: Kakšno kratkotrajno temperaturo preobremenitve lahko prenese XLPE izolacija?

O: Dolgoročna delovna temperatura izolacije XLPE je 90 ℃. V pogojih kratkega stika ali kratkotrajne preobremenitve lahko izolacija prenese temperature do 250 ℃ za določeno kratko obdobje. Dejanske omejitve delovanja morajo slediti veljavnemu standardu za kabel in pogojem namestitve.

V3: Kakšne funkcije opravljata notranji in zunanji polprevodni ščit?

O: Notranja in zunanja polprevodna plast pomagata nadzorovati porazdelitev električnega polja okoli izolacije. Z zmanjšanjem koncentracije lokalnega električnega polja na vmesnikih prevodnika in izolacije zaščitni sistem podpira stabilno izolacijo med visokonapetostnim delovanjem.

V4: Katere so ključne konstrukcijske točke za neposredno vkopano namestitev?

O: Oklepna konstrukcija je na splošno bolj zaželena, kadar neposredni vkop zahteva dodatno mehansko zaščito. Na dnu jarka je mogoče zagotoviti ustrezno peščeno blazino, globina vkopa pa mora ustrezati veljavni projektni specifikaciji. Kabelske poti morajo biti po namestitvi tudi jasno označene, zlasti na območjih, kjer lahko pride do poznejšega izkopavanja ali prometa vozil.

V5: Kakšne so zahteve za upogibanje in razporeditev kabelskih polic ali vgradnjo v tunel?

O: Najmanjši upogibni radij za posamezen kabel ne sme biti manjši od 15-kratnega zunanjega premera, razen če veljavna specifikacija določa drugače. Če je vzporedno nameščenih več kablov, je treba ohraniti ustrezno razdaljo za odvajanje toplote. Izogibati se je treba pretiranemu zlaganju, da preprečimo nepotrebno zvišanje temperature.

V6: Katera okolja niso primerna za neposredno polaganje?

O: Izogibati se je treba dolgotrajni izpostavljenosti močno korozivnim odplakam in nezaščitenim zunanjim pogojem z intenzivno sončno svetlobo, razen če je bila izbrana konstrukcija kabla preverjena za ta okolja. Za namestitev pri temperaturah okolja pod 0 ℃ je treba izvesti ustrezne ukrepe predgretja, da zmanjšate tveganje krhke poškodbe ovoja.

V7: Katere teste je treba opraviti, preden napajate nameščeni kabel?

O: Po namestitvi je treba opraviti zahtevani električni pregled in preskus vzdržljivosti napetosti električne frekvence v skladu z veljavnimi standardi in zahtevami projekta. Tokokrog je treba napajati šele, ko so bili opravljeni zahtevani preskusi in je bila namestitev sprejeta. Tehnična pomoč se lahko zagotovi za zahteve glede sprejemljivosti, specifične za projekt.
