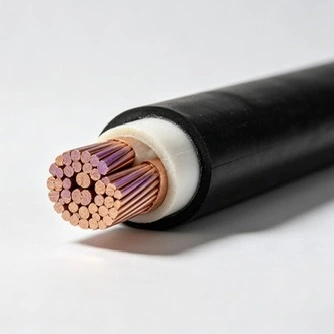

Za domače in mednarodne infrastrukturne projekte je Qiancheng 6/10kV XLPE izoliran napajalni kabel zasnovan za srednjenapetostne distribucijske aplikacije. Izdelek je na voljo z bakrenimi ali aluminijastimi vodniki in ga je mogoče določiti za različne velikosti vodnikov in pogoje namestitve. Qiancheng vzdržuje zapise o proizvodnji in testiranju za podporo nadzoru kakovosti na ravni serije in sledljivosti izdelkov.
|
Nominalna površina prečnega prereza vodnika (mm²) |
Debelina izolacije (mm) |
Debelina plašča (mm) |
Približni zunanji premer kabla (mm) |
DC upor Cu (Ω/km) |
DC upor Al (Ω/km) |
Preskusna napetost (kV/5 min) |
Ampacity-Cu v zraku (A) |
Ampacity-Al v zraku (A) |
Ampacity-Cu v neposredno vkopani zemlji (A) |
Ampacity-Al v neposredno vkopani zemlji (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
Izolacijski sistem XLPE zagotavlja stabilno električno izolacijo za distribucijo srednje napetosti. Njegovo delovanje je odvisno od kakovosti izolacije, izvedbe prevodnika, oklopne strukture in pravilne namestitve. Specifikacija kabla mora biti izbrana glede na nazivno napetost, delovni tok, okolje namestitve in veljavni standard kabla.
Kovinska zaščitna plast zagotavlja nadzorovano električno pot okoli izoliranega vodnika in podpira celoten izolacijski sistem. Ustrezen oklop, spoji in zaključki so pomembni za ohranjanje električnega delovanja po namestitvi, zlasti v srednjenapetostnih distribucijskih omrežjih.
Bakreni in aluminijasti vodniki so na voljo za različne projektne zahteve. Baker nudi višjo električno prevodnost, medtem ko ima aluminij manjšo gostoto in lahko zmanjša težo kabla. Pri izbiri prevodnika je treba upoštevati trenutno zmogljivost, padec napetosti, prostor za namestitev, težo kabla in stroške projekta, ne pa samo material prevodnika.
Navedene velikosti pokrivajo različne zahteve glede obremenitev in pogoje vgradnje. Končna izbira mora temeljiti na izračunanem delovnem toku, dovoljenem padcu napetosti, zahtevah glede vzdržljivosti kratkega stika, okoljskih pogojih, načinu polaganja in veljavnih zahtevah za električno zasnovo.
Za podzemne komunalne tunele, bolnišnice, železniške tranzitne objekte in druge zaprte lokacije je treba zahteve glede požarne učinkovitosti kablov potrditi v fazi načrtovanja električne napeljave. Brezhalogenske konstrukcije z nizkim dimljenjem se lahko določijo, če projekt zahteva nižje emisije dima in zmanjšane korozivne pline. Zahtevano konstrukcijo je treba potrditi glede na veljavni lokalni standard in specifikacijo projekta.
Pri distribuciji električne energije na dolge razdalje so lahko teža kabla in pogoji namestitve pomembni dejavniki pri izbiri vodnika. Aluminijasti vodniki lahko zmanjšajo skupno težo kabla, medtem ko je baker mogoče izbrati, kjer je potrebna večja prevodnost ali bolj kompaktna razporeditev vodnikov. Končna izbira mora temeljiti na električnem izračunu in pogojih namestitve.
Za infrastrukturne in izvozne projekte zapisi o proizvodnji in testna dokumentacija pomagajo zagotoviti sledljivost od proizvodnje do dostave. Qiancheng vzdržuje evidence proizvodnje in testiranja, povezane s serijami, ki lahko podpirajo inšpekcijo strank in dokumentacijo o kakovosti projekta v skladu z zahtevami naročila.
Izvozni projekti lahko zahtevajo tovarniške certifikate, inšpekcijske zapise, tehnične specifikacije in druge spremne dokumente. Zahteve glede dokumentacije je treba potrditi pred proizvodnjo, tako da se dobavljeni dokumenti ujemajo s pogodbo, inšpekcijskim postopkom in zahtevami namembnega trga.
Izdelek se lahko uporablja v 6/10kV srednjenapetostnih sistemih za distribucijo električne energije, ki služijo industrijskim parkom, rudarskim objektom, občinskim komunalnim predorom, železniški tranzitni infrastrukturi, bolnišnicam in mestnim transformatorskim postajam. Konstrukcijo kabla in velikost prevodnika je treba izbrati glede na posebno okolje namestitve in električno obremenitev.
Ko je temperatura okolja pod 0 ℃, mora biti namestitev v skladu s temperaturo rokovanja, ki jo je določil proizvajalec. Če je potrebno predgretje, je treba kabel pred polaganjem segreti na temperaturo nad 5 ℃. Med namestitvijo se izogibajte pretiranemu upogibanju, udarcem in stiku z ostrimi robovi, ki bi lahko poškodovali ovoj ali izolacijo.
Kabelske plašče je treba med transportom in polaganjem zaščititi pred urezninami, odrgninami in mehanskimi vplivi. Pri podzemnih inštalacijah so potrebni ustrezni postopki za tesnjenje, spajanje in zaključevanje, da se omeji vdor vode. Med montažo je treba upoštevati tudi navedeni upogibni radij in vlečno napetost.
Enožilni izmenični kabli se ne smejo speljati posamično skozi cevi iz feromagnetnega jekla, ker lahko inducirani tokovi povzročijo dodatno segrevanje. Kadar je potrebna zaščita cevi, mora biti razporeditev kabla zasnovana v skladu z veljavnimi zahtevami za električno napeljavo.

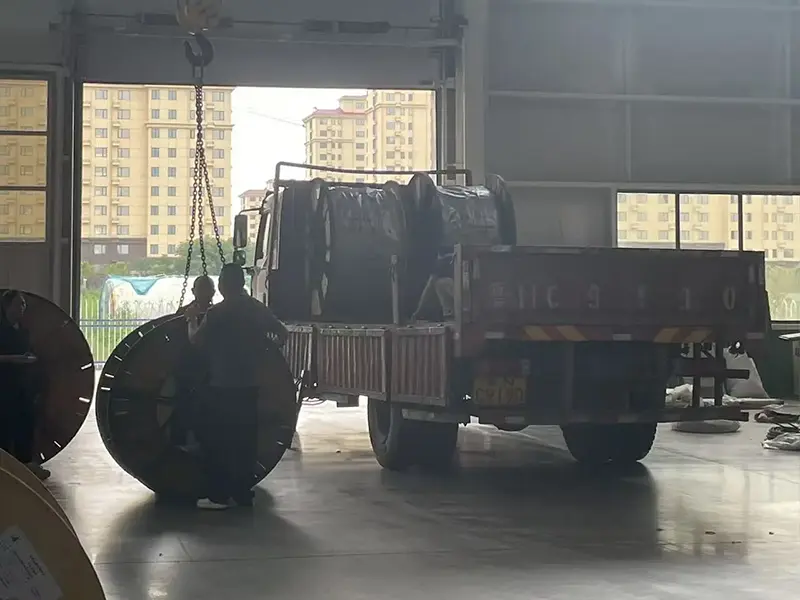

Paket dostave lahko vključuje tovarniške certifikate, inšpekcijske zapise, tehnične specifikacije in informacije o sledljivosti serije v skladu z zahtevami naročila. Za čezmorske projekte je mogoče pripraviti kitajsko-angleško dokumentacijo, ko je to potrebno za carino, pregled ali predajo projekta.
Za izbiro specifikacij lahko stranke zagotovijo zahtevano raven napetosti, material prevodnika, površino prečnega prereza, dolžino kabla, način namestitve in pogoje uporabe. Qiancheng lahko pregleda te zahteve in zagotovi ustrezen izdelek in tehnično dokumentacijo za naročilo.
O: Primeren je za srednjenapetostne sisteme za distribucijo električne energije v industrijskih parkih, rudarskih objektih, občinskih predorih, železniški tranzitni infrastrukturi, bolnišnicah in mestnih transformatorskih postajah. Posebno konstrukcijo je treba izbrati glede na okolje namestitve, zahteve glede obremenitve in veljavne standarde.
O: Brezhalogenska konstrukcija z nizkim dimom se lahko določi, če to zahteva projekt. Njegove zahteve glede požarne učinkovitosti je treba pred proizvodnjo potrditi glede na veljavni kabelski standard, lokalni požarni predpis in specifikacijo projekta.
O: Izbira je odvisna od trenutne zmogljivosti, padca napetosti, velikosti prevodnika, teže kabla, pogojev namestitve in stroškov projekta. Baker se na splošno upošteva tam, kjer je potrebna večja prevodnost, medtem ko se lahko upošteva aluminij, ko je manjša teža kabla pomemben dejavnik projekta.
O: Kakovost proizvodnje je nadzorovana s pregledom materiala, nadzorom proizvodnega procesa in testiranjem končnega izdelka. Shranjujejo se zapisi o proizvodnji in testiranju, povezani s serijami, ki podpirajo zahteve glede sledljivosti in inšpekcijskih pregledov strank.
O: Pri namestitvi je treba upoštevati določeno minimalno temperaturo ravnanja in navodila proizvajalca. Kadar so temperature okolja pod 0 ℃, bo morda potrebno pred polaganjem predgretje nad 5 ℃. Kabel je treba zaščititi tudi pred pretiranim upogibanjem, udarci in ostrimi robovi.
O: Tej ureditvi se je na splošno treba izogibati, ker lahko enožilni izmenični kabel znotraj cevi iz feromagnetnega jekla ustvarja inducirane tokove in dodatno toploto. Razporeditev cevi in skupino kablov je treba oblikovati v skladu z veljavnimi zahtevami za namestitev.
