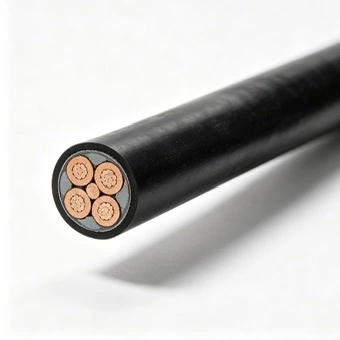

Copper PVC Fire Resistant Low Voltage Power Cable is a low-voltage cable construction incorporating copper conductors, PVC insulation and sheath, and a mica fire-resistant layer. It is intended for circuits where power continuity during a specified fire condition is required, including emergency power, fire-protection and other safety-related electrical systems. Qiancheng izdeluje kabel z nadzorovanimi postopki testiranja prevodnikov, izolacije, požarne odpornosti in končnih izdelkov.
|
Nazivni prerez (mm²) |
Najmanjše število vodnikov |
Zunanji premer vodnika （mm） |
Nazivna debelina PVC izolacije/mm |
Približen zunanji premer izolacije/mm |
Največja upornost prevodnika pri 20 ℃ (Ω/km) baker |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Elektrolitske bakrene palice visoke čistosti se vlečejo v zahtevani premer prevodnika prek opreme za vlečenje z več matricami. Neprekinjeno žarjenje se uporablja za razbremenitev notranjih napetosti in ohranjanje zahtevanih mehanskih lastnosti. Upornost prevodnika se med proizvodnjo preverja glede na določene električne zahteve.

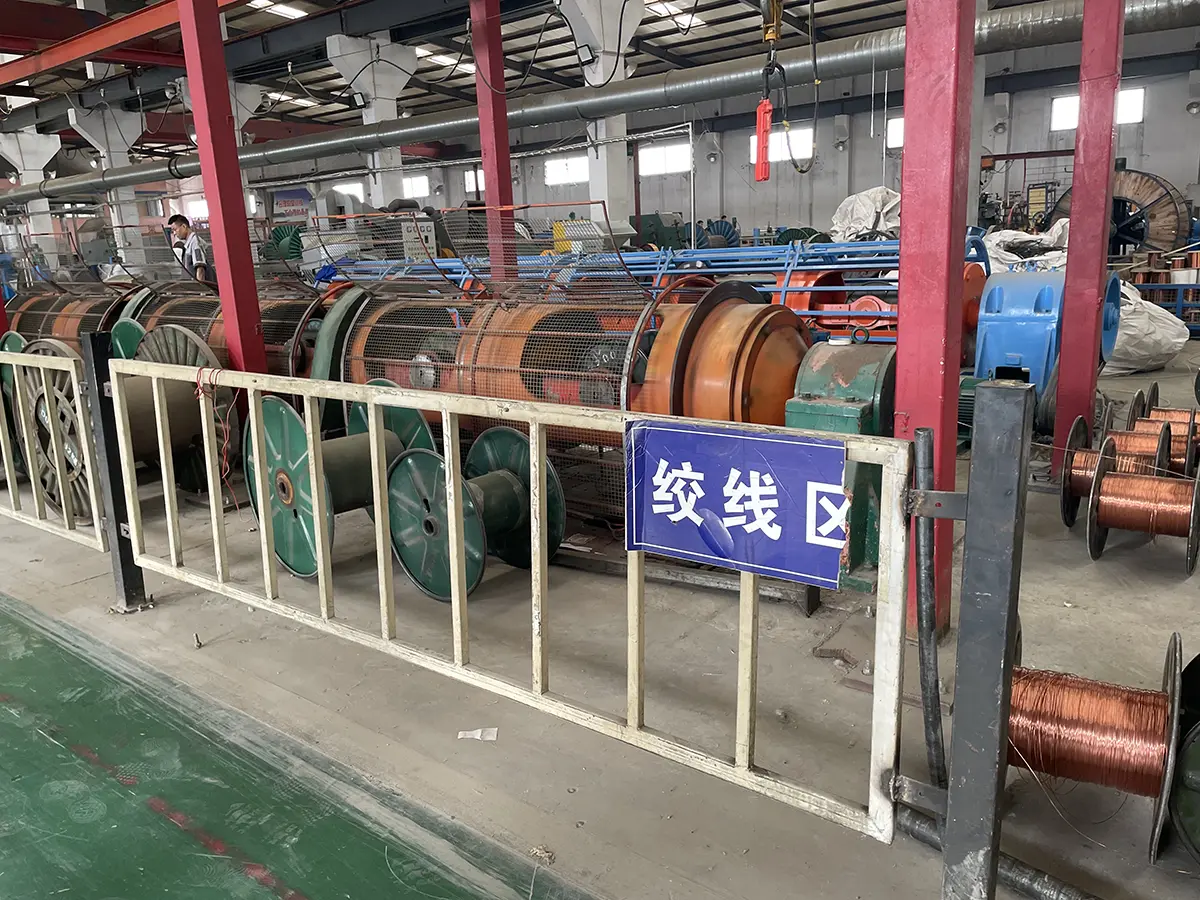

Pri vpletenih konstrukcijah so posamezne bakrene žice razporejene in vpletene v skladu z navedeno strukturo prevodnika. Postopek nadzira dolžino polaganja in geometrijo vodnika, hkrati pa ohranja prožnost, potrebno za namestitev kabla.
Ognjeodporna plast se oblikuje z ovijanjem traku iz sljude okoli vodnika ali kabelskega jedra v skladu z navedeno konstrukcijo. Prekrivanje in pokritost sta nadzorovana med proizvodnjo, tako da ognjeodporna plast ostane neprekinjena okoli zaščitenega dela.
Okoli vodnika je ekstrudirana ognjevarna PVC izolacija. Mere in koncentričnost izolacije se spremljajo med proizvodnjo, da se ohrani določena debelina in zmanjša lokalizirana električna obremenitev, ki jo povzroča pretirana ekscentričnost.
Spletni preizkuševalec isker preverja celovitost izolacije med iztiskanjem. Ko je odkrita napaka na izolaciji, je mogoče identificirati prizadeti položaj za pregled in korektivne ukrepe pred naslednjo fazo proizvodnje.
Pri večžilnih konstrukcijah se izolirane žile povežejo skupaj z določenimi polnilnimi materiali. Postopek ohranja predvideno geometrijo kabla in zagotavlja dosledno podlago za zunanji ovoj.
Ognjevarni PVC je ekstrudiran kot zunanji plašč glede na izbrano konstrukcijo kabla. Identifikacija izdelka je lahko označena na ovoju, vključno z ustreznimi informacijami o modelu in specifikacijah, potrebnimi za namestitev in pregled.
Gotovi kabli so preverjeni v skladu z veljavno tehnično specifikacijo. Inšpekcija lahko vključuje preskušanje požarne odpornosti, preskušanje vzdržljive napetosti močne frekvence, merjenje izolacijske upornosti, upornosti prevodnika in preskuse upogibanja pri nizkih temperaturah, kjer je to potrebno.

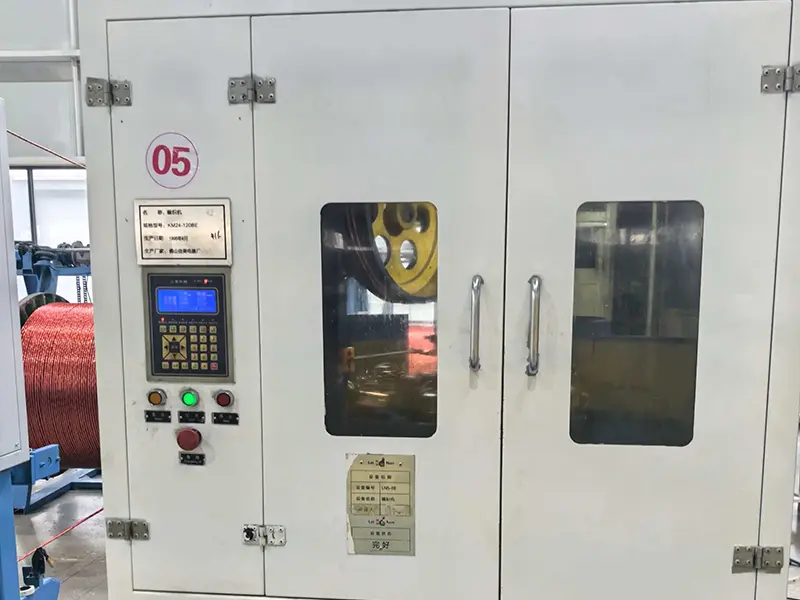

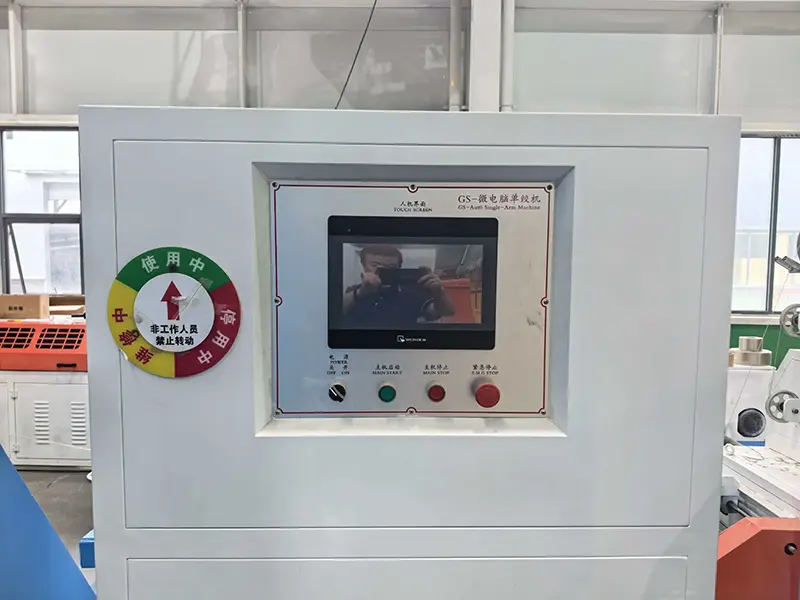

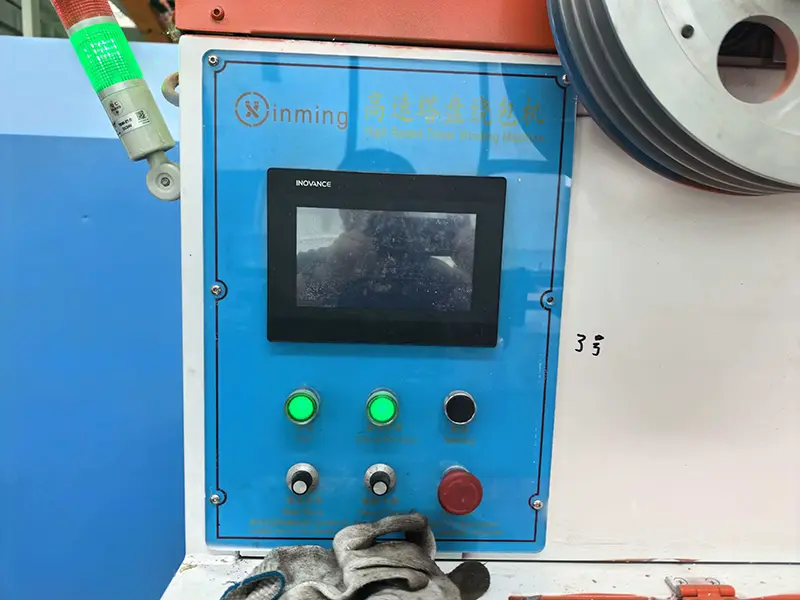

Oprema za proizvodnjo kablov podjetja Qiancheng vključuje enojne vijuge, križne vrvnice s šestimi diski, mikroračunalniško vodene vrvnice, hitre ovijalne stroje, linije za iztiskanje PVC izolacije in plašča, opremo za kable, integrirano opremo za označevanje in iztiskanje ter avtomatske sisteme za zvijanje in prevzemanje.
Vhodne materiale, kot so bakrene palice brez kisika, ognjevarni trakovi iz sljude in negorljive PVC spojine, je mogoče pregledati pred vstopom v proizvodnjo. Zapisi o pregledu materiala zagotavljajo referenco za kasnejšo sledljivost serije in nadzor procesa.
Ključni procesni parametri vključujejo prekrivanje traku iz sljude, debelino izolacije, dimenzije prevodnika in pogoje iztiskanja. Patruljni pregled se izvede med proizvodnjo, da se ugotovijo dimenzijska ali procesna odstopanja, preden kabel doseže fazo končnega izdelka.

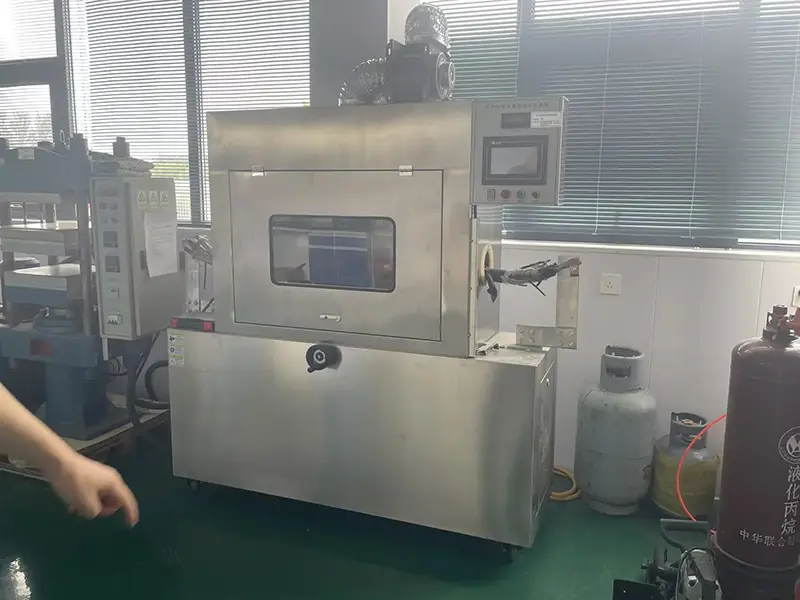

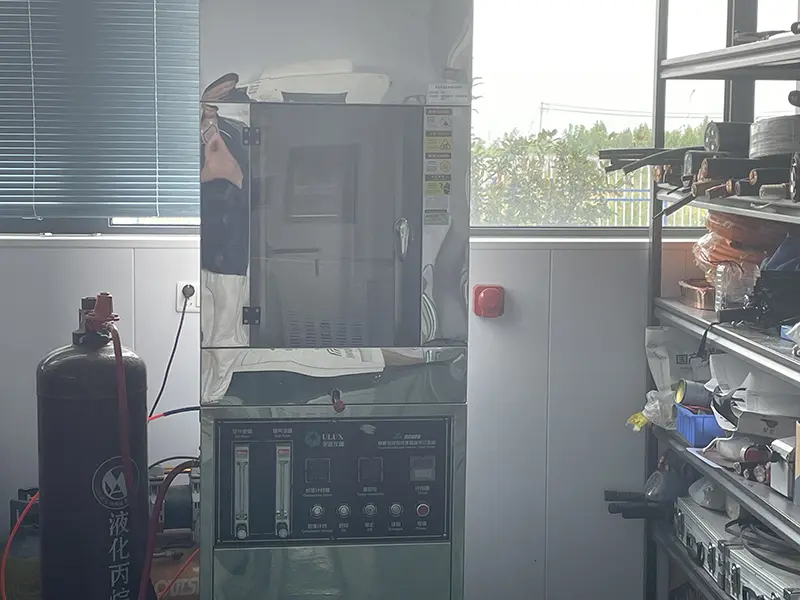

Za ustrezno ognjeodporno konstrukcijo se lahko preskus izpostavljenosti ognju izvede pod določenimi preskusnimi pogoji. Priložene informacije o proizvodnji se nanašajo na požarni preizkus pri 750 ℃ z 90-minutnim trajanjem v skladu z GB/T 19216. Dejansko preskusno metodo, konstrukcijo vzorca in merila sprejemljivosti je treba potrditi glede na veljavni standard in specifikacijo izdelka.
Električni pregled lahko vključuje preskušanje vzdržljive napetosti močne frekvence, merjenje izolacijske upornosti in upornosti prevodnika na enosmerni tok. Priloženi podatki navajajo 3,5 kV preskus vzdržljive napetosti močne frekvence za 5 minut in izolacijsko upornost ≥100 MΩ/km za veljavno specifikacijo izdelka.
Odvisno od specifikacije izdelka lahko okoljska ocena vključuje nizkotemperaturno upogibanje, UV-preperevanje in testiranje kislinsko-alkalne korozije. Veljavno preskusno temperaturo, trajanje in merila sprejemljivosti je treba potrditi v skladu z zahtevami naročila.
Pred odpremo lahko končne kable preverite glede videza, oznak izdelka, konstrukcije kabla in informacij o kolutu. Tovarniške inšpekcijske zapise in druge zahtevane tehnične dokumente je mogoče dobaviti v skladu z naročilom in projektnimi zahtevami.
Ognjeodporna plast sljude tvori izolacijsko pregrado okoli prevodnika pri izpostavljenosti visokim temperaturam. V kombinaciji z negorljivo PVC izolacijo in plaščem je konstrukcija namenjena ohranjanju celovitosti vezja za določeno trajanje preskusa in ne zgolj omejevanju širjenja plamena.
Ognjevarni nizkonapetostni napajalni kabel iz bakrenega PVC-ja ima enotno, neekscentrično debelino izolacijskega sloja. Vsi končni kabli prestanejo preskus vzdržljive napetosti pri potopitvi v vodo, kar odpravlja nevarnost električnega puščanja in kratkega stika v vlažnih podzemnih okoljih. V primerjavi z nestandardnimi kabli, izdelanimi iz recikliranih materialov, je stopnja okvar manjša za 98 %.
Konstrukcija kabla združuje bakrene vodnike, ognjeodporni material iz sljude ter negorljivo PVC izolacijo in ovoj. Med namestitvijo je treba kabel zaščititi pred pretiranim vlečenjem, ostrimi robovi in poškodbami ognjevarne plasti. Izbrati je treba ustrezen ognjevarni spojni pribor, kjer to zahteva projekt vgradnje.
Qiancheng Cable proizvaja napajalne in krmilne kabelske izdelke v svojem proizvodnem obratu v Hengshui, Hebei. Tovarniški pregled, tehnična dokumentacija in informacije o izdelku, specifične za projekt, se lahko zagotovijo v skladu z naročilom. For overseas projects, the required certificates, test reports and documentation should be confirmed before production so that the supplied documents match the destination and project requirements.
Kabel se lahko upošteva za nizkonapetostna vezja, kjer je vzdrževanje električne kontinuitete med določenim požarnim stanjem del projektne zahteve, vključno z zasilno razsvetljavo, požarnim alarmom in drugimi sistemi, povezanimi z varnostjo.
Bolnišnice, šole, komercialne zgradbe in drugi javni objekti lahko določijo ognjeodporne kabelske konstrukcije za izbrana zasilna in protipožarna vezja. Zahtevano trajanje požara in preskusni standard je treba potrditi s specifikacijo projekta.
Izdelek se lahko uporablja v kabelskih policah, jarkih in drugih zaščitenih sistemih napeljave, kjer so konstrukcija kablov in pogoji namestitve združljivi. Napeljava kablov mora zagotavljati ustrezno zaščito pred mehanskimi poškodbami in pretiranim upogibanjem.
Industrijski obrati, infrastrukturni objekti in drugi nizkonapetostni distribucijski sistemi lahko zahtevajo ognjeodporna vezja za kritično opremo. Pred specifikacijo je treba potrditi velikost prevodnika, konfiguracijo jedra, način namestitve in zahteve glede požarne učinkovitosti.
O: Ognjevarni kabel predvsem omejuje širjenje plamena, medtem ko ognjeodporna konstrukcija vključuje ognjeodporno plast, namenjeno ohranjanju celovitosti vezja za določeno obdobje pod določenimi pogoji požarnega preskusa. Veljavno trajanje požara in preskusna temperatura sta odvisni od specifikacije izdelka in standarda.
O: Vodnik je narejen iz bakra. Priložene informacije o proizvodnji določajo elektrolitsko bakreno palico visoke čistosti kot začetni material, ki mu sledi vlečenje in žarjenje. Odpornost prevodnika na enosmerni tok se preveri glede na veljavne tehnične zahteve.
O: Glede na določeno konstrukcijo lahko testiranje vključuje požarno odpornost, vzdržljivo napetost močnostne frekvence, izolacijsko upornost, upornost prevodnika in upogibanje pri nizkih temperaturah. Zahtevano poročilo o preskusu in inšpekcijske dokumente lahko potrdite ob oddaji naročila.
O: Tehnične dokumente v angleškem jeziku je mogoče pripraviti glede na zahteve projekta in naročila. Zahtevano potrdilo, poročilo o preskusu in seznam inšpekcijskih dokumentov je treba potrditi vnaprej, ker se zahteve glede dokumentacije razlikujejo glede na destinacijo, projekt in veljavni standard.
O: O dolžini in specifikaciji kabla se lahko pogovarjamo glede na naročilo. Zahtevani presek vodnika, konstrukcija, količina, dolžina koluta, oznake in druge tehnične podrobnosti je treba navesti ob zahtevi za ponudbo.
O: Tipična okolja namestitve vključujejo kabelske police, kabelske jarke in druge zaščitene nizkonapetostne sisteme napeljave. Lahko se upošteva za zasilno napajanje, protipožarno zaščito in kritična nizkonapetostna tokokroga v javnih zgradbah, infrastrukturi in industrijskih objektih, odvisno od projektnih zahtev.
O: O obiskih tovarne in inšpekciji tretjih oseb se je mogoče pogovarjati glede na projekt in dogovor o inšpekciji. Če je potrebno neodvisno vzorčenje ali testiranje, se je treba pred pošiljanjem dogovoriti o metodi vzorčenja, obsegu pregleda in veljavnem standardu testiranja.
O: Navedite zahtevani prerez vodnika, konfiguracijo jedra, dolžino kabla, nazivno napetost, način namestitve, zahteve glede požarne odpornosti in cilj. Če projekt zahteva posebne standarde, certifikate ali poročila o preskusih, te zahteve vključite v povpraševanje, da bo mogoče izdelek in dokumentacijo preveriti skupaj.
Za projektno ponudbo zagotovite specifikacijo kabla, zahtevano trajanje požarne odpornosti, način namestitve in zahteve za dokumentacijo na stopnji poizvedovanja, kar Qianchengu pomaga potrditi ustrezno konstrukcijo in obseg pregleda.
