Ognjevarni nizkonapetostni napajalni kabel iz bakrenega XLPE FR je zasnovan za nizkonapetostna vezja, kjer sta potrebna nadzor širjenja plamena in neprekinjeno napajanje v določenih pogojih požara. Njegova konstrukcija združuje bakreni prevodnik, izolacijo iz XLPE, ognjevarni trak iz sljude, negorljivo polnilo in zaščitni zunanji ovoj za distribucijo električne energije v sili in druge nizkonapetostne instalacije z definiranimi zahtevami glede požarne učinkovitosti.
|
Nazivni prerez (mm²) |
Najmanjše število vodnikov |
Zunanji premer vodnika （mm） |
Nazivna debelina XLPE izolacije /mm |
Približen zunanji premer izolacije /mm |
Največja upornost prevodnika pri 20 ℃ (Ω/km) baker |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

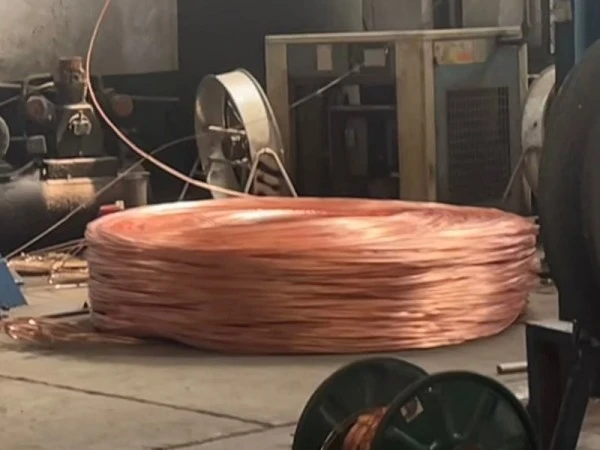

Prevodnik je izdelan iz elektrolitskega bakra in je na voljo v enožilni in večžilni izvedbi glede na predpisani presek. Vrednosti upornosti prevodnika v zgornji tabeli zagotavljajo neposredno referenco za izbiro električne napeljave. Vpredeni vodniki lahko zagotovijo tudi večjo prilagodljivost, če kabelska pot vključuje krivine, pladnje ali cevi.

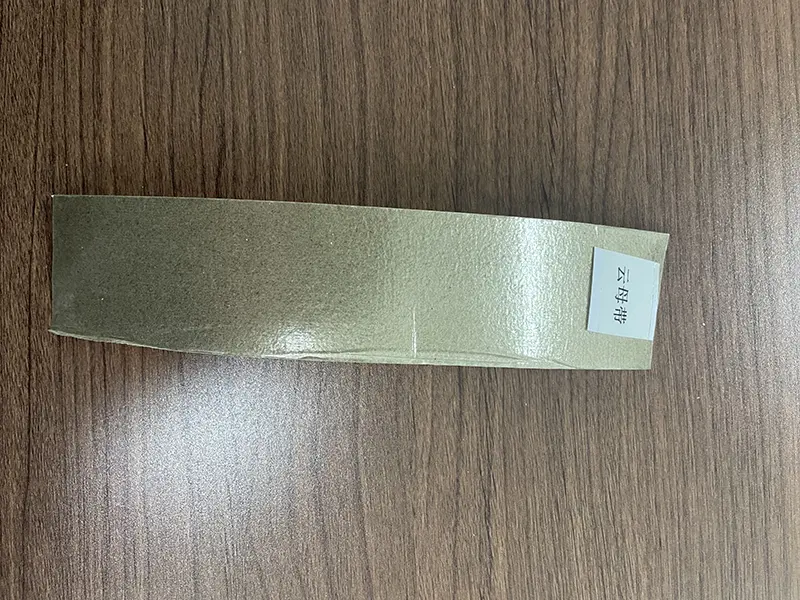

Dvoslojni trak iz sljude je nameščen okoli sklopa prevodnika kot primarna ognjeodporna pregrada. Pri določenem požarnem preskusu plast sljude pomaga zaščititi prevodnik in izolacijski sistem pred neposredno izpostavljenostjo toploti in podpira celovitost vezja med zahtevanim trajanjem preskusa. Učinkovitost požarne odpornosti je treba ovrednotiti v skladu z veljavnim standardom za izdelek in poročilom o preskusu in ne samo s temperaturo.
XLPE zagotavlja glavno električno izolacijo okoli prevodnika. Njegova običajno določena stalna delovna temperatura je 90 ℃, odvisno od veljavne izvedbe kabla in standarda. V primerjavi s konvencionalno PVC izolacijo ima XLPE višjo toplotno zmogljivost in dobro odpornost na staranje ter številna kemična okolja, zaradi česar je primeren za napajalna vezja, ki so izpostavljena povišanim delovnim temperaturam.
Ognjevarno polnilo se uporablja za zasedbo notranjih prostorov med komponentami kabla in ohranjanje predvidene geometrije kabla. Njegova vloga je tudi omejiti širjenje plamena skozi notranje reže, ko je kabel izpostavljen ognju.
Zunanji ovoj zagotavlja mehansko zaščito in prispeva k nadzoru širjenja plamena. Pri namestitvah na prostem ali v jarkih je treba dejansko odpornost na izpostavljenost UV-žarkom, vlago in pogojem tal preveriti glede na podani material plašča in zahteve projekta.
Veljavne zahteve glede proizvodnje in testiranja so odvisne od konstrukcije kabla, nazivne napetosti, klasifikacije požarne učinkovitosti in ciljnega trga. Za izvozne projekte je treba zahtevane zahteve GB, IEC ali ciljne države potrditi pred proizvodnjo, tako da se konfiguracija kabla in dokumentacija ujemajo s specifikacijo projekta.

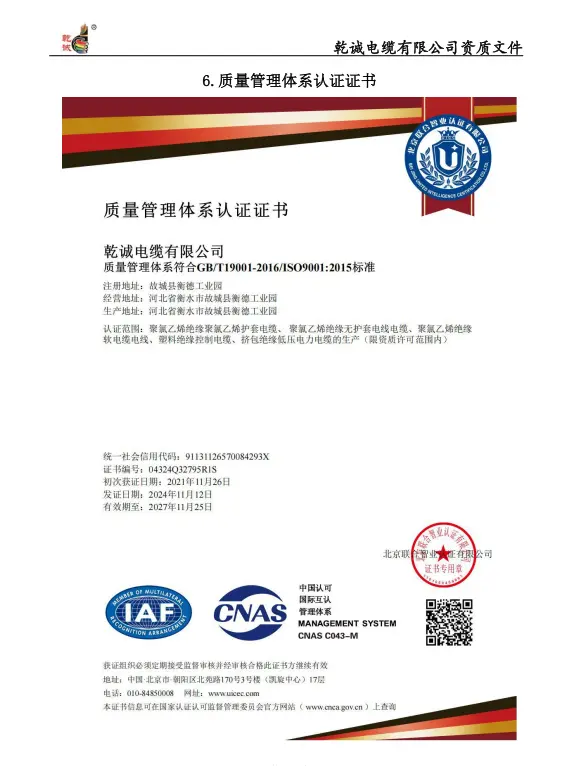

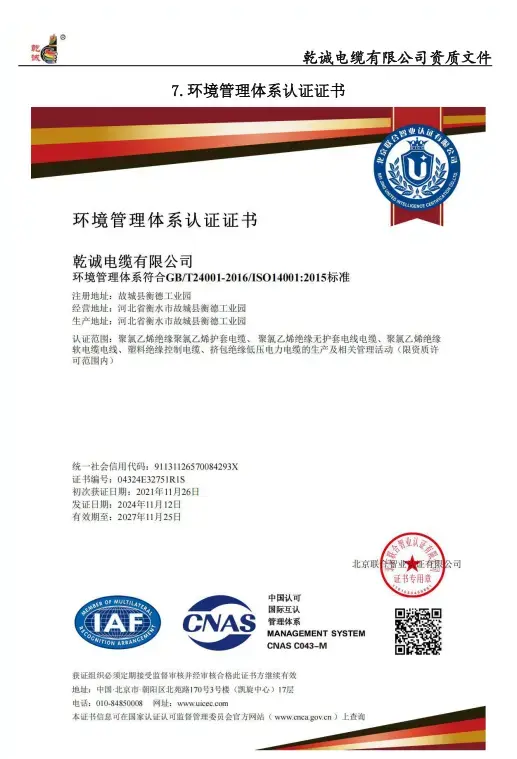

Razpoložljiva dokumentacija o kakovosti lahko vključuje certifikate ISO 9001 Management Quality, ISO 14001 Environmental Management in ISO 45001 Occupational Health and Safety certifikate, skupaj z veljavnimi proizvodnimi kvalifikacijami in dokumentacijo o preskusih izdelkov.
Za zahteve glede požarne učinkovitosti se lahko predložijo ustrezna poročila o preskusih požarne celovitosti in negorljivosti, kjer je primerno za določeno konstrukcijo izdelka. Za sledljivost v skladu z zahtevami glede naročila in nadzora kakovosti se lahko vzdržujejo tudi zapisi o proizvodnji in pregledih, povezani s serijami.
Ognjevarni nizkonapetostni napajalni kabel iz bakrenega XLPE FR uporablja ločene konstrukcijske plasti za različne funkcije, povezane z ognjem. Materiali, ki zavirajo gorenje, so namenjeni omejevanju širjenja plamena, medtem ko ognjeodporna plast sljude podpira neprekinjeno delovanje vezja med določenim požarnim preskusom. To so različne zahteve glede učinkovitosti in jih je treba preveriti z ustreznimi testnimi metodami in poročili.
Izolacija XLPE je zasnovana za neprekinjeno delovno temperaturo prevodnika do 90 ℃ v skladu z veljavno specifikacijo. Dejanski dovoljeni tok je odvisen od velikosti prevodnika, načina namestitve, temperature okolja, združevanja in drugih korekcijskih faktorjev. Izbira kabla mora torej temeljiti na celotnem stanju namestitve in ne samo na temperaturi izolacije.
Bakreni vodniki zagotavljajo električno pot za nizkonapetostni prenos energije. Največje vrednosti upora, navedene v tehnični tabeli, se lahko uporabijo pri preverjanju padca napetosti, segrevanja prevodnika in načrtovanja tokokroga. Pregled končnega kabla lahko vključuje preskušanje odpornosti prevodnika, izolacije in vzdržljive napetosti v skladu z veljavnimi proizvodnimi in projektnimi zahtevami.
Mere vodnikov, debelino izolacije in lastnosti končnega kabla je mogoče preveriti med proizvodnjo. Inšpekcijski zapisi in dokumentacija o izdelku se lahko povežejo z ustrezno proizvodno serijo ali kabelskim kolutom, kjer je potrebna sledljivost. To zagotavlja praktično osnovo za vhodni pregled, sprejem projekta in kasnejše vzdrževanje.
Prerez vodnika izberite glede na načrtovani tok, dovoljeni padec napetosti, način namestitve, temperaturo okolja in skupino kablov. Vrednosti v tehnični tabeli opisujejo dimenzije in upornost prevodnika, vendar jih ne smete obravnavati kot samostojno tabelo jakosti toka.
Pred naročilom potrdite, ali projekt zahteva negorljivost, požarno odpornost za določen čas ali oboje. Kadar se zahteva ocena požarne celovitosti, je treba zahtevano preskusno temperaturo, trajanje, stanje vezja in veljavni standard uskladiti s preskusno dokumentacijo kabla.
Pri gradnji pod minimalno temperaturo vgradnje, ki jo določi proizvajalec, je treba upoštevati ustrezne postopke ravnanja in predgretja v skladu s specifikacijo izdelka. Najvišja neprekinjena delovna temperatura prevodnika je na splošno določena kot 90 ℃ za to konstrukcijo z izolacijo iz XLPE. Med namestitvijo je treba upoštevati tudi vire toplote, skupino kablov in pogoje okolja.
Kabel je treba namestiti brez prekoračitve določenega najmanjšega radija upogiba. Za vrednosti, navedene za ta izdelek, je referenčni najmanjši radij upogiba ≥10 × zunanji premer kabla za enožilne kable in ≥15 × zunanji premer kabla za večjedrne kable. Dejanske zahteve glede namestitve morajo biti v skladu z veljavno specifikacijo izdelka.
1. Notranji protipožarni tokokrogi:Primerno za aplikacije, kot je distribucija električne energije za protipožarno zaščito, napajalni tokokrogi opreme in instalacije kabelskih palic, kjer je potrebna stalna oskrba z električno energijo v določenih pogojih požara.
2. Poslovne in javne zgradbe:Kabelske police, jaške in druge nizkonapetostne distribucijske poti je mogoče upoštevati, če izbrani kabel izpolnjuje požarne in električne zahteve projekta.
3. Zunanje in kabelske instalacije:Namestitev je možna tam, kjer je konstrukcija plašča primerna za pričakovane UV, vlago in mehanske pogoje.
4. Neposredni pokop:Neposredno vkopavanje je treba uporabiti le, če sta konstrukcija in plašč kabla določena glede na zemljo, vlago, mehanske in kemične pogoje na mestu namestitve.
V tokokrogih za gašenje požara je treba zmanjšati število vmesnih spojev. Kjer je potrebna spojna ali razvejna povezava, mora biti povezovalni sistem združljiv z električno močjo kabla in zahtevano požarno odpornostjo. Ognjevarne spojne ali zaključne komponente je treba izbrati kot celoten sistem, namesto da bi se zanašali le na sam kabel.
Identifikacijo kabla je treba ohraniti na obeh koncih in na ustreznih točkah poti za podporo pregledu in prihodnjemu vzdrževanju. Med vlečenjem in polaganjem se izogibajte preveliki natezni sili, ostrim robom in nenadzorovanemu upogibanju, ki bi lahko poškodovalo izolacijo ali ognjevarne plasti.
Kabel vključuje svoje ognjeodporne in negorljive plasti v tovarniško izdelano strukturo, kar zmanjšuje potrebo po ločeni protipožarni obdelavi vzdolž telesa kabla. Vendar zaključki, spoji, podpore in preboji skozi protipožarne strukture še vedno zahtevajo združljive inštalacijske sisteme za ohranitev zahtevanih električnih in protipožarnih lastnosti celotne instalacije.
O: Ognjevarnost zadeva omejevanje širjenja plamena po vžigu, medtem ko ognjeodpornost zadeva ohranjanje določene celovitosti vezja v določenih požarnih pogojih. Za izpolnitev ene ali obeh zahtev bo morda potreben kabel, odvisno od projekta.
O: XLPE zagotavlja električno izolacijo s tipično stalno delovno temperaturo 90 ℃ za to vrsto konstrukcije. Zaradi njegove toplotne zmogljivosti in odpornosti proti staranju je primeren za nizkonapetostne tokokroge, kjer je treba upoštevati delovno temperaturo in pogoje delovanja.
O: Potrdite obremenitveni tok, presek vodnika, dovoljen padec napetosti, način namestitve, temperaturo okolja, skupino kablov, dolžino poti in zahtevano raven požarne odpornosti. Ti dejavniki določajo, ali sta določena velikost in konstrukcija primerni za projekt.
O: Ustrezne specifikacije izdelka, inšpekcijske zapise in ustrezna poročila o preskusih je mogoče dobaviti v skladu s konstrukcijo kabla in zahtevami naročila. Za izvozne projekte je treba zahtevano standardno in ciljno tržno dokumentacijo potrditi pred proizvodnjo.
O: Bodite pozorni na temperaturo namestitve, upogibni radij, vlečno napetost, vire toplote, skupino kablov in mehansko zaščito. Spoji in zaključki morajo prav tako uporabljati komponente, ki so združljive z zahtevanimi specifikacijami za električno in požarno učinkovitost.
O: Za te aplikacije se lahko upošteva, če sta plašč in celotna konstrukcija kabla primerna za dejanske UV, vlago, zemljo, mehanske in kemične pogoje. Neposredno vkopavanje se ne sme domnevati samo na podlagi požarne stopnje kabla.
