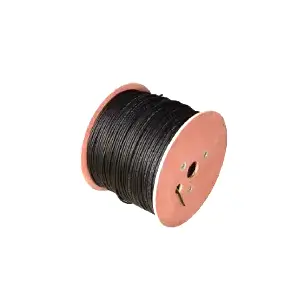

Qiancheng PV1-F sončni DC kabel je nabavljen za inženiring fotovoltaičnih elektrarn, primeren za konstrukcijo ožičenja za prenos DC na strani fotonapetostnega modula. Zagotavlja odlično UV odpornost, odpornost na visoke in nizke temperature, odpornost na kislinsko-alkalno korozijo, odpornost na preobremenitev, odpornost proti obrabi in protikorozijsko delovanje. Prilagodljiv različnim težkim fotovoltaičnim delovnim pogojem zagotavlja varno in stabilno delovanje sistema z dolgo življenjsko dobo.
|
Število žil × nazivna površina prečnega prereza (mm²) |
Nazivna debelina izolacije (mm) |
Nazivna debelina plašča (mm) |
Največji srednji zunanji premer (mm) |
Najmanjša izolacijska upornost pri 20 ℃ (MΩ・km) |
Najmanjša izolacijska upornost pri 90 ℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng PV1-F sončni DC kabel uporablja pokositreni prožni bakreni vodnik z odpornostjo, ki je boljša od nacionalnega standarda, in nizkim dvigom temperature pri polni obremenitvi. Prestal je test UV-staranja za preprečevanje staranja in odpornost proti razpokam. Podatke o surovinah in preskusih je mogoče preveriti, da se prepreči ponarejanje.
Običajni fotovoltaični kabli pri nizkih temperaturah radi počijo. Ta izdelek je opravil preskus upogibanja pri -40 ℃ in je odporen na poškodbe med gradnjo v hladnih regijah. Ovoj je odporen na ozon, olje in proti koroziji, primeren za težka okolja, kot so slano-alkalna območja in obalna solna razpršenost z nižjo stopnjo napak.
Blago na kraju samem je na voljo za neposredno dostavo. Za velike megavatne fotonapetostne projekte je mogoče zagotoviti prilagojeno nazivno površino prečnega prereza, stopnjo negorljivosti in dolžino tuljave. Brez posredniškega pribitka, zagotavljanje stroškovne prednosti za obsežna inženirska naročila.

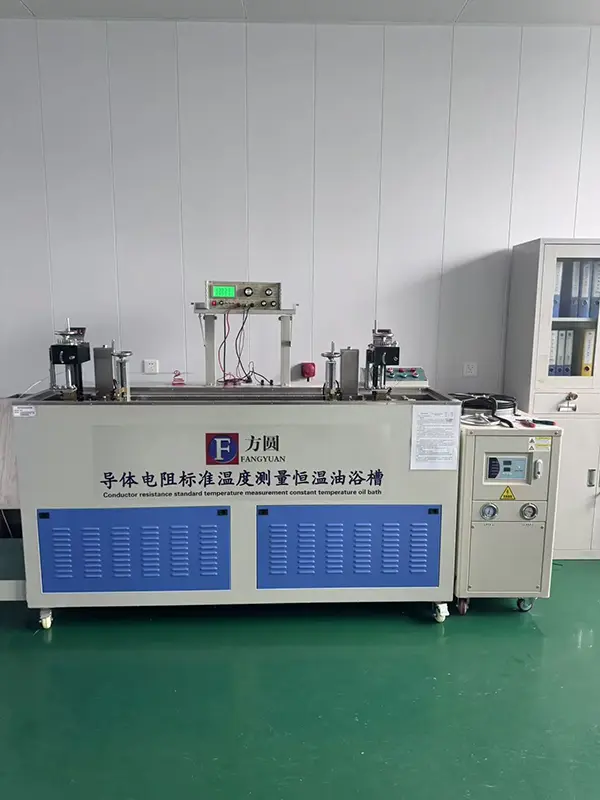

Vsi sončni kabli Qiancheng PV1-F za enosmerni tok so pred dostavo preizkušeni z vzorci glede vzdržljivosti enosmerne napetosti in izolacijske upornosti. Lahko se upre povratnemu visokonapetostnemu vplivu fotovoltaičnih sistemov in prepreči nevarnost električnega uhajanja, okvare in požara v tokokrogih enosmernega toka. Ustreza razredu zaviranja gorenja C za zadrževanje širjenja plamena po kablih.
UV-odporen za stabilno dolgoročno delovanje pri -40 ℃ ~ 90 ℃. Odporen na staranje in razpoke pri dolgotrajni izpostavljenosti na prostem. Tip z nizkim dimom brez halogenov je neobvezen za zmanjšanje strupenega dima med požarom in zagotavljanje varnosti pri fotovoltaičnih aplikacijah v zaprtih prostorih.
Odlična fleksibilnost kabla preprečuje poškodbe izolacijskega sloja, ki jih povzroči vlečenje ali manjše stiskanje med gradnjo, kar zmanjšuje tveganja ponovne obdelave in kasnejše stroške vzdrževanja.
Sončni enosmerni kabel Qiancheng PV1-F je posebej zasnovan za ožičenje na strani enosmernega toka fotovoltaičnih sistemov za proizvodnjo električne energije:
- Busbar ožičenje za module velikih centraliziranih zemeljskih fotovoltaičnih elektrarn;
- Razporejene fotovoltaične elektrarne na strehah industrijskih in komercialnih stavb;
- Omrežni porazdeljeni gospodinjski fotovoltaični sistemi;
- Fotovoltaični projekti v zapletenih pogojih, vključno z ribiško-sončnim hibridom, kmetijsko-sončnim hibridom, gorami in območji Gobi.
O: Prevodnik je narejen iz pokositrenega upogljivega bakra, ki zagotavlja dobro električno prevodnost in prilagodljivost za neprekinjeno delovanje s tokom v fotovoltaičnih enosmernih tokokrogih. Njegova konstrukcija prevodnika prav tako pomaga nadzorovati dvig temperature pri običajnih pogojih polne obremenitve.
O: Določeno neprekinjeno delovno temperaturno območje je od -40 ℃ do 90 ℃. Kabel je bil tudi podvržen preskusu upogibanja pri nizki temperaturi pri -40 ℃, da bi ocenili njegovo prožnost in odpornost proti pokanju med namestitvijo v hladnih okoljih.
O: Ovoj zagotavlja odpornost na ozon, olje, slano pršilo in izpostavljenost kislinam in alkalijam. Zaradi tega je kabel primeren za fotovoltaične instalacije na obalnih območjih, slano-alkalnih okoljih in ribiško-sončnih ali drugih hibridnih projektih na prostem, odvisno od dejanskih pogojev na lokaciji.
O: Končane kable je mogoče preizkusiti glede vzdržljivosti enosmerne napetosti in izolacijske upornosti v skladu z veljavnimi inšpekcijskimi zahtevami. Ti testi pomagajo preveriti celovitost izolacije in električne zmogljivosti, preden je kabel odpremljen.
O: Kabel je razreda C za negorljivost. Njegova konstrukcija je namenjena omejevanju širjenja plamena vzdolž kabla, ko je izpostavljen lokalnemu ognju, s čimer podpira zahteve glede požarne varnosti fotovoltaičnih enosmernih napeljav.
O: Fleksibilna konstrukcija pomaga kablu vzdržati običajno napeljavo, vlečenje in manjše stiskanje med namestitvijo. Za preprečitev mehanskih poškodb izolacije ali plašča sta še vedno potrebna pravilno ravnanje in upoštevanje navedenega upogibnega radija.
O: Uporablja se predvsem za ožičenje na strani enosmernega toka v fotonapetostnih sistemih za proizvodnjo električne energije, vključno z zemeljskimi elektrarnami, komercialnimi in industrijskimi strehami, stanovanjskimi fotonapetostnimi sistemi, kmetijsko-sončnimi projekti in ribiško-sončnimi instalacijami.
O: Izolacija uporablja poliolefin, premrežen s sevanjem, in je bila testirana na UV-staranje. Konstrukcija materiala zagotavlja odpornost na ultravijolično izpostavljenost in pomaga ohranjati fizikalne lastnosti kabla med dolgotrajno uporabo na prostem.
