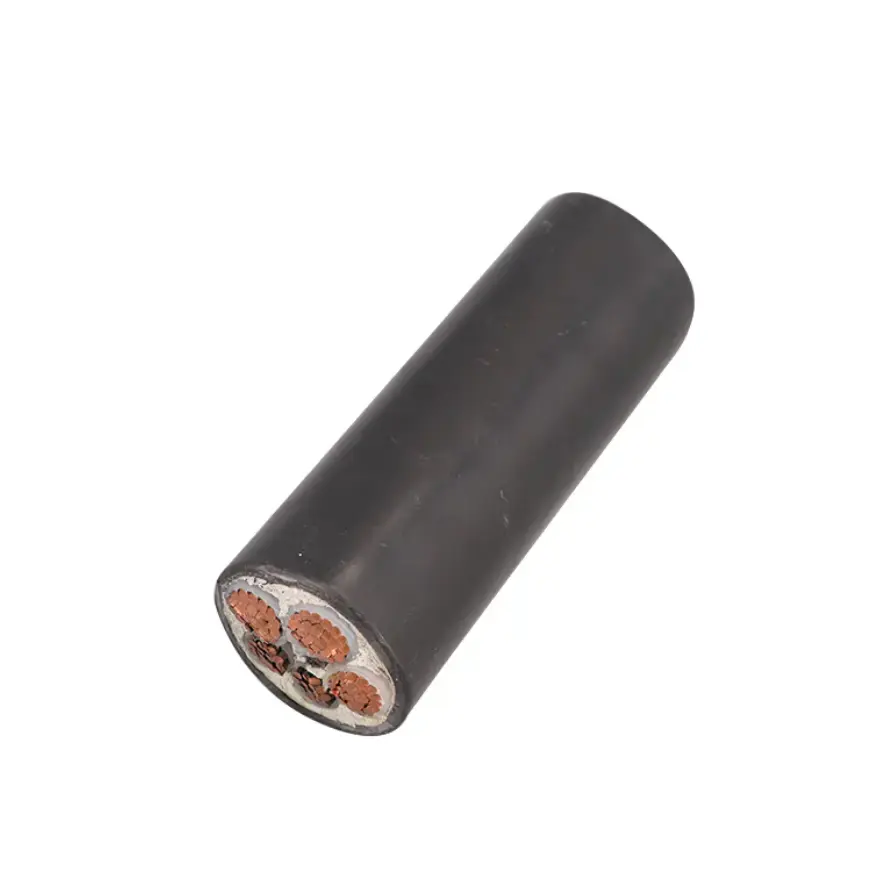

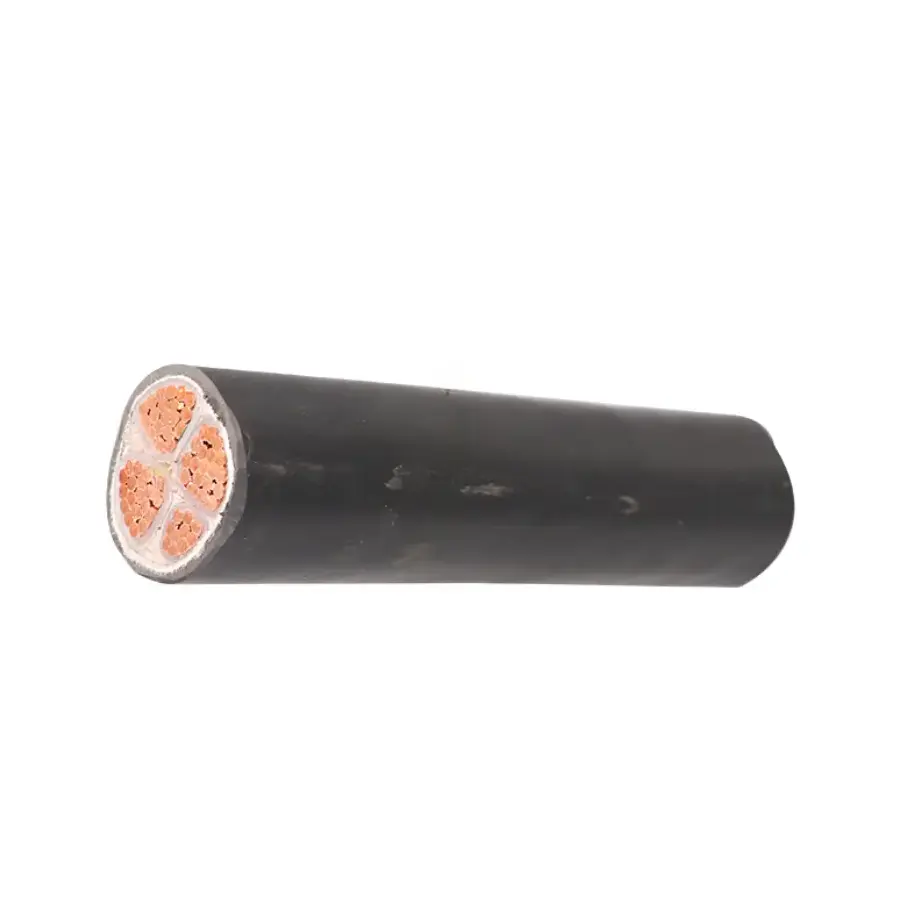

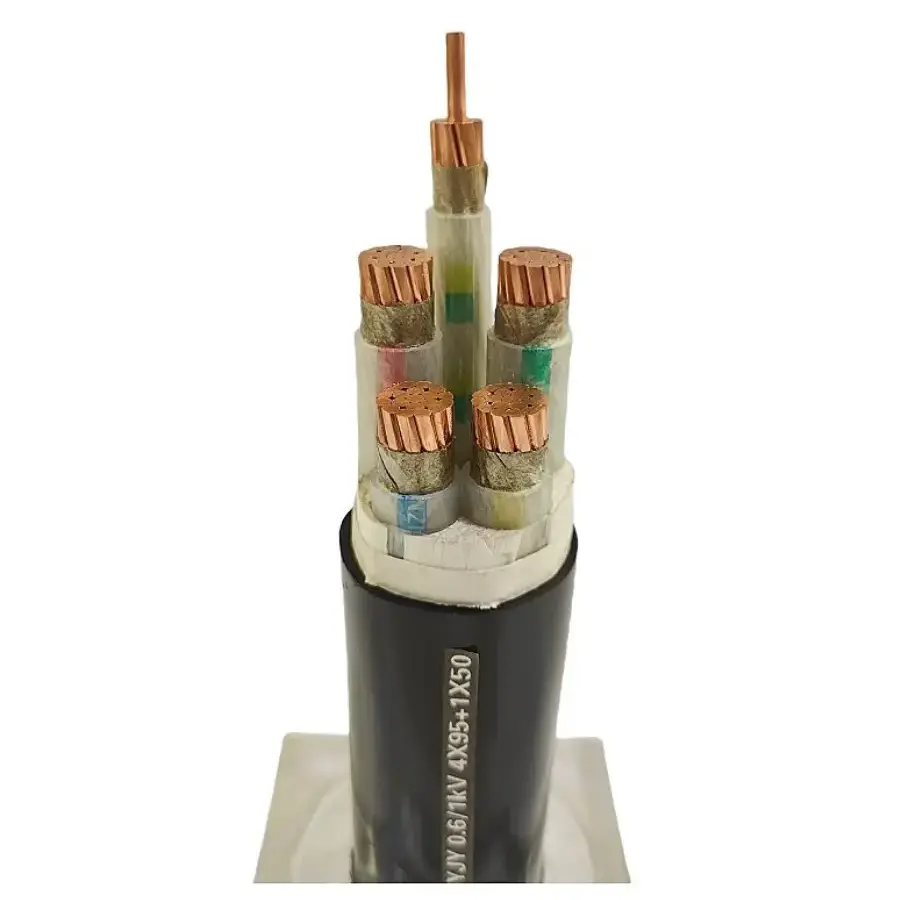

XLPE izoliran rudarski napajalni kabel

Model: MYJV, MYJV22.

Rudarski napajalni kabel z izolacijo iz XLPE je v skladu z MT/T 818.13-2009 z bakrenimi vodniki brez kisika visoke čistosti, navzkrižno povezano izolacijo iz XLPE in ognjevarnim PVC plaščem. Nazivna napetost se giblje od 0,6/1 kV do 8,7/10 kV, z dolgoročno delovno temperaturo 90 ℃. Kabel je namenjen za fiksno distribucijo električne energije v podzemnih in površinskih premogovnikih. Namenjen je za statično namestitev in se ga ne sme uporabljati na mobilni opremi, ki zahteva nenehno vlečenje ali ponavljajoče se upogibanje.

Specifikacije izdelka in tabela tehničnih parametrov

Ključne značilnosti konstrukcije

1. XLPE izolacija za višje delovne temperature

XLPE izolacija ima določeno dolgoročno delovno temperaturo 90 ℃, s kratkotrajno temperaturo kratkega stika do 250 ℃. V primerjavi z izolacijo iz PVC zagotavlja XLPE višjo temperaturno oceno za fiksna napajalna vezja, kjer je treba obremenitev prevodnika in pogoje okolja upoštevati skupaj.

2. Bakreni prevodnik in električna zmogljivost

Prevodnik je izdelan iz bakra brez kisika visoke čistosti in je na voljo v trdni ali vpleteni konstrukciji v skladu s specifikacijo kabla. Prerez vodnika, razporeditev jedra in nazivna napetost se morajo ujemati s priključno obremenitvijo, razdaljo prenosa in pogoji namestitve. Upornost prevodnika enosmernega toka se preveri glede na veljavne zahteve MT 818 ali GB/T 3956.

3. Ognjevarni PVC plašč

Zunanji plašč zagotavlja zunanjo zaščito kabla in vključuje lastnosti, ki zavirajo gorenje za aplikacije v rudarstvu. Priložena specifikacija opredeljuje tudi odpornost na izpostavljenost olju in kislinam in alkalijam. Pri potrjevanju ustrezne konstrukcije plašča je treba upoštevati dejansko izpostavljenost kemikalijam, vodne pogoje, temperaturo in mehansko obremenitev.

4. Izbirni oklep iz jeklenega traku

Za vgradnjo, kjer je potrebna dodatna mehanska zaščita, je na voljo oklepna konstrukcija z jeklenim trakom. MYJV22 se torej od neoklepne konstrukcije MYJV razlikuje po oklepni plasti. Končno konstrukcijo je treba izbrati glede na način polaganja, mehansko tveganje in veljavno projektno specifikacijo.

Pogoji namestitve in uporabe

Ta serija kablov je namenjena fiksni distribuciji električne energije in ne neprekinjenim mobilnim storitvam. Tipične aplikacije vključujejo glavne podzemne ceste, elektromehanske komore, fiksne črpalne sisteme, prezračevalno opremo, napajalna vezja tekočih trakov in druge stacionarne rudniške distribucijske točke.

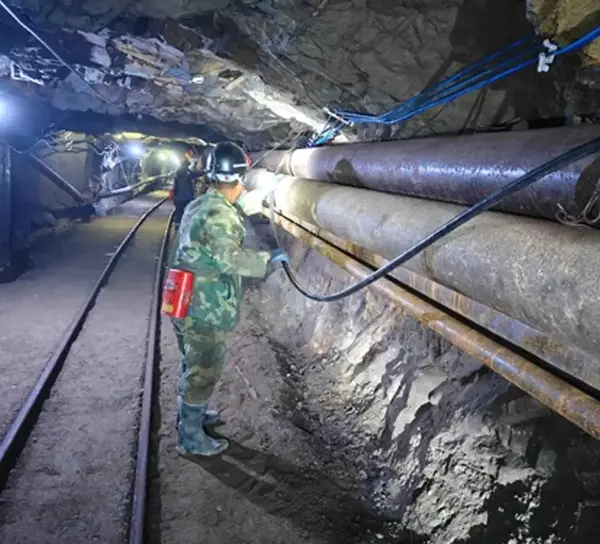

1. Podzemna fiksna distribucija električne energije

Pri podzemnih napeljavah je treba specifikacijo kabla preveriti glede na nazivno napetost, tok bremena, pot namestitve, temperaturo okolja, izpostavljenost vlagi in razpoložljivo mehansko zaščito. Kadar je kabel speljan skozi območja z večjim tveganjem udarca ali stiskanja, se lahko razmisli o oklepni konstrukciji.

2. Energetski sistemi površinskih rudnikov

Fiksna vezja v odprtih rudnikih lahko vključujejo izpostavljenost na prostem, prahu, dežju in temperaturnim spremembam. Pri izbiri kabla je treba upoštevati te okoljske pogoje skupaj z zahtevano napetostjo, velikostjo vodnika in razporeditvijo polaganja.

3. Objekti za pranje premoga in podporni objekti

Fiksna napajalna vezja za naprave za pranje premoga, črpalne prostore, prezračevalne sisteme in druge podporne naprave je mogoče določiti glede na obremenitev opreme in distribucijsko razdaljo. Namesto uporabe ene specifikacije za vse rudniške objekte je treba konstrukcijo kabla preveriti glede na dejansko okolje.

Tehnična izbira in pregled

Pred naročilom je treba potrditi zahtevano nazivno napetost, prerez vodnika, število žil, oklepno konstrukcijo, dolžino kabla in način vgradnje. Pri daljših poteh napajanja je treba upoštevati tudi padec napetosti in upor prevodnika skupaj s pričakovano obremenitvijo.

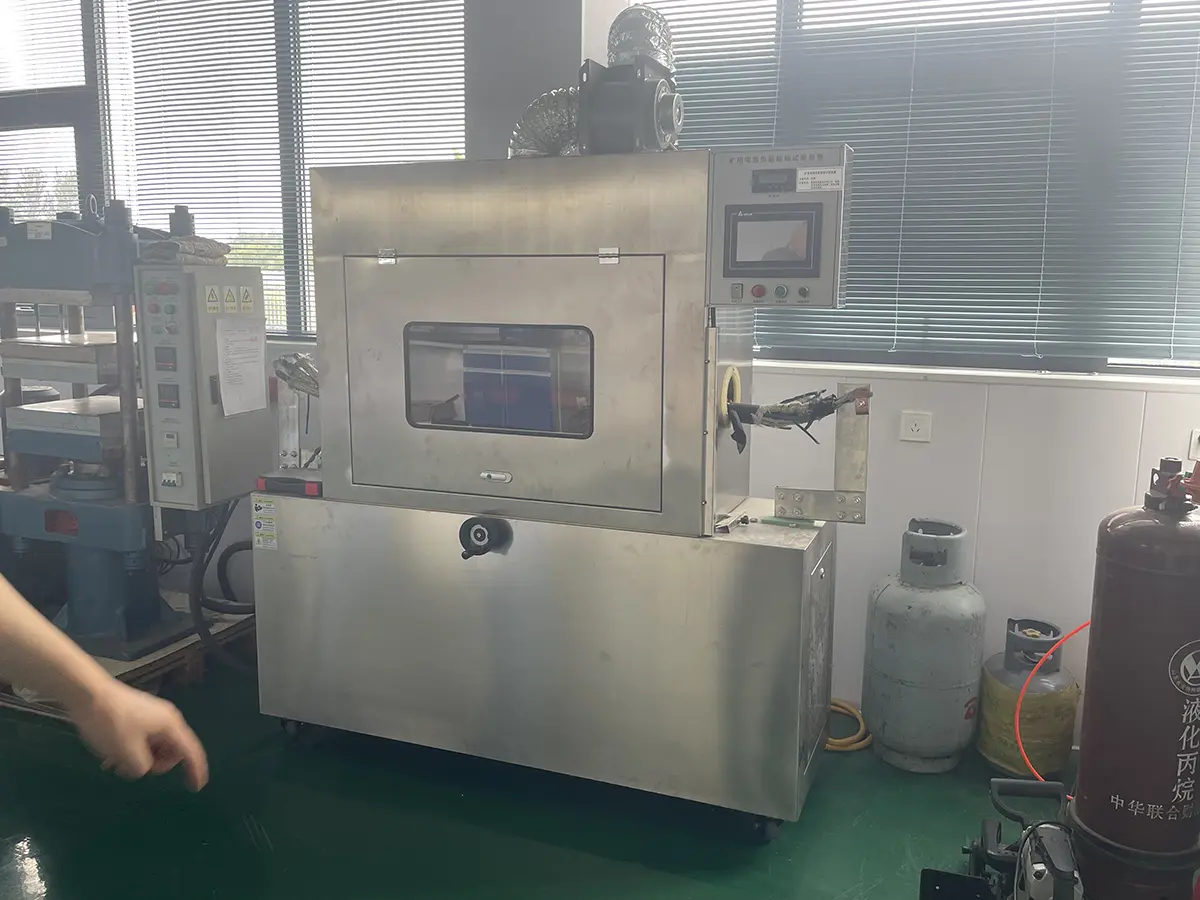

Za vhodni pregled je mogoče model izdelka in konstrukcijo kabla preveriti glede na specifikacijo nakupa. Odvisno od projektnih zahtev lahko dokumentacija in zapisi o preskusih vključujejo upornost prevodnika, preskuse, povezane z izolacijo, rezultate vzdržljivosti napetosti in zapise o preskusih zaviranja gorenja. Če so potrebni posebni certifikati za rudnik ali dodatni inšpekcijski dokumenti, jih je treba potrditi pred proizvodnjo in pošiljanjem.

pogosta vprašanja

V1: Kateri standard velja za ta rudarski napajalni kabel?

O: Izdelek je določen v skladu z MT/T 818.13-2009, pri čemer so zahteve za prevodnike navedene v GB/T 3956, kjer je to primerno. Natančen standard in dokumentacijo, zahtevano za projekt, je treba potrditi glede na izbrani model in nazivno napetost.

V2: Kakšne napetosti in velikosti vodnikov so na voljo?

O: Navedeno območje nazivne napetosti je od 0,6/1 kV do 8,7/10 kV, medtem ko so v tehnični tabeli navedeni prerezi vodnikov od 2,5 mm² do 300 mm². Konfiguracija jeder je lahko 3-žilna ali 3+1-žilna, pri čemer je natančna kombinacija odvisna od izbrane specifikacije kabla.

V3: Kakšna je razlika med MYJV in MYJV22?

O: MYJV se nanaša na konstrukcijo z izolacijo iz XLPE in PVC-plaščem, medtem ko MYJV22 dodaja oklep iz jeklenega traku. Oklepna izvedba pride v poštev, kjer namestitev zahteva dodatno mehansko zaščito. Ustrezna konstrukcija je odvisna od trase kabla in pogojev polaganja.

V4: Ali je mogoče ta kabel uporabiti na strojih za škarje premoga ali drugi mobilni rudarski opremi?

O: Ne. Ta kabel je namenjen za statično namestitev in fiksno distribucijo električne energije. Oprema, ki vključuje neprekinjeno vlečenje, ponavljajoče se upogibanje ali drugo mobilno storitev, običajno zahteva prilagodljiv rudarski kabel, posebej določen za te delovne pogoje.

V5: Katere podatke je treba navesti, ko zahtevate ponudbo?

O: Zahtevane informacije običajno vključujejo nazivno napetost, presek vodnika, konfiguracijo jedra, dolžino kabla, količino, način namestitve in opremo za uporabo. Če projekt zahteva posebno certificiranje, inšpekcijske zapise, zahteve glede pakiranja ali tehnične dokumente, je treba tudi to navesti v povpraševanju.

V6: Kaj je treba preveriti pred pošiljanjem ali prevzemom na mestu?

O: Preverite model kabla, nazivno napetost, velikost vodnika, konfiguracijo jedra, vrsto oklepa in dolžino kabla glede na specifikacijo nakupa. Odvisno od projekta pred prevzemom preglejte ustrezne rezultate električnih preskusov, podatke o upornosti prevodnika, zapise o vzdržljivosti napetosti, dokumentacijo o zaviralcih gorenja in zahtevane certifikate.

Za fiksne sisteme za distribucijo električne energije v rudnikih je treba rudarski napajalni kabel z izolacijo XLPE izbrati glede na električno obremenitev, nazivno napetost, način namestitve in okoljske pogoje. Za aplikacije, ki vključujejo neprekinjeno premikanje, je treba konstrukcijo kabla posebej pregledati, da ustreza mehanskim zahtevam opreme.
