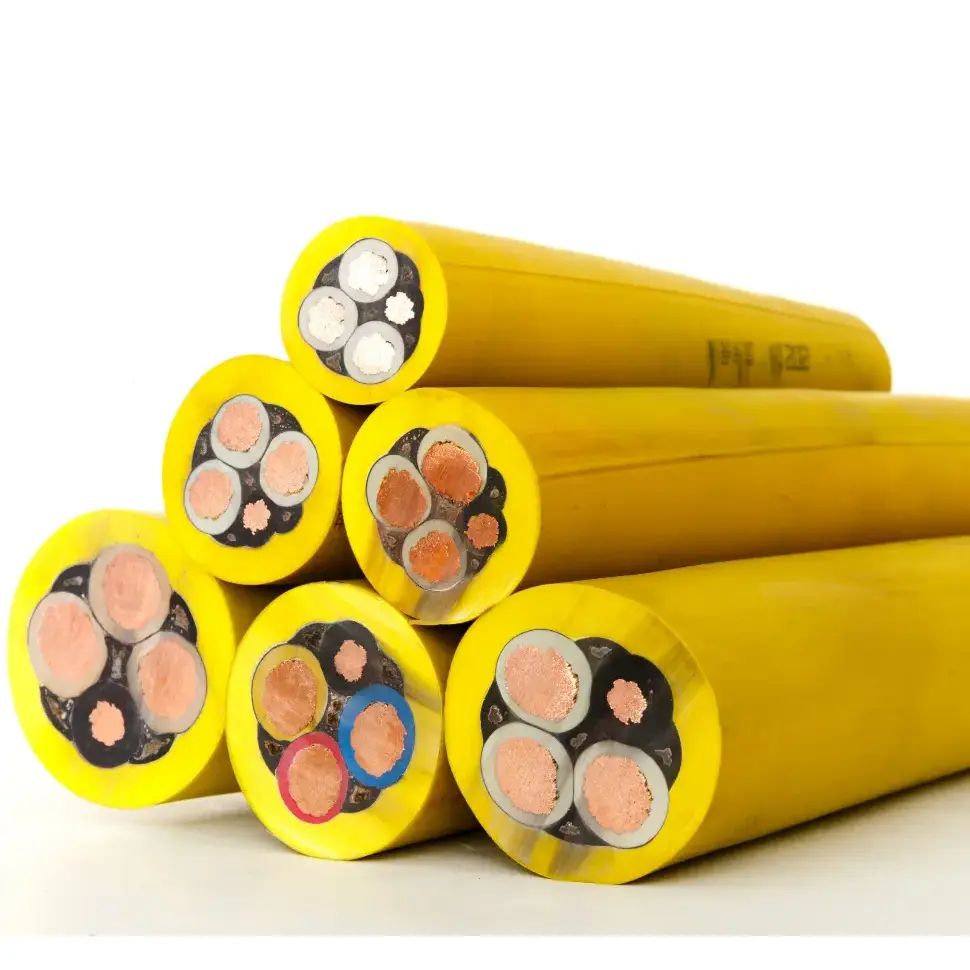

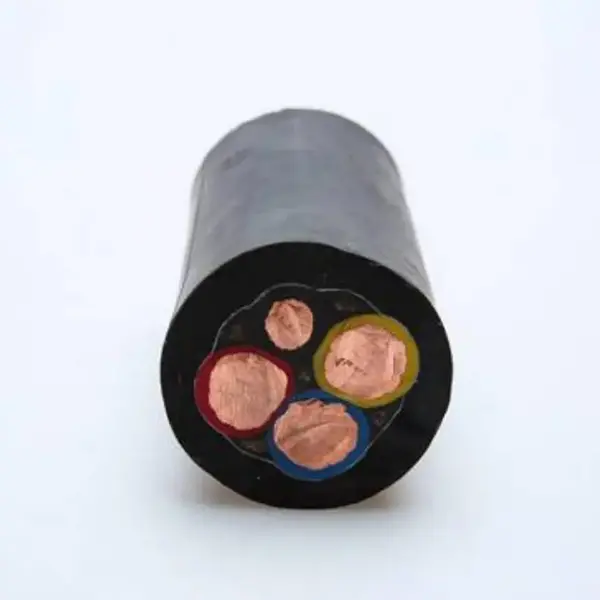

Rudarski fleksibilni oklopljeni gumijasti kabel

Modeli: MYP, MYPT.

Rudarski fleksibilni oklopljeni gumijasti kabel je upogljiv gumijasti kabel za mobilno električno opremo, ki se uporablja pri podzemnem rudarjenju. Priložena specifikacija izdelka se sklicuje na MT/T 818.7-2009 in združuje večžilni bakreni vodnik, gumijasto izolacijo za posebne namene, oklop iz pletene bakrene žice in gumijasti ovoj visoke trdnosti. Konstrukcija je namenjena aplikacijam, ki vključujejo ponavljajoče upogibanje, vlečenje, zvijanje in izpostavljenost prahu, vlagi in mehanskemu stiku.

Specifikacije izdelka in tabela tehničnih parametrov

Ključne značilnosti konstrukcije

1. Prilagodljiv bakreni vodnik

Kabel uporablja večžilni bakreni prevodnik visoke čistosti brez kisika. V primerjavi s konstrukcijo togega vodnika je vpletena razporeditev bolj primerna za mobilne instalacije, kjer se kabel med delovanjem opreme večkrat upogiba, premika ali zvija.

2. Rubber Insulation and Protective Sheath

Za izolacijsko plast je določena guma za posebne namene, medtem ko je zunanji plašč opisan kot odporen na obrabo, olje, vlečenje in udarce. Te značilnosti materiala so pomembne za podzemne poti, kjer lahko kabel pride v stik z opremo, premogovim prahom, vlago ali hidravličnim oljem.

3. Zaščita iz pletenice iz bakrene žice

Priložena specifikacija navaja oklop iz bakrene žice s pokritostjo oklopa najmanj 85 %. Kovinski oklop lahko zmanjša elektromagnetno povezavo med kablom in bližnjo električno opremo, čeprav je dejanski učinek oklopa odvisen tudi od namestitve kabla, zaključka oklopa in ozemljitve.

4. Kombinirana napajalna in krmilna jedra

Konstrukcija lahko vključuje napajalna in krmilna jedra znotraj istega kabelskega sklopa. Ta ureditev je uporabna, kadar oprema za mobilno rudarjenje zahteva električno energijo in povezane krmilne povezave, odvisno od konfiguracije vezja opreme.

Pogoji prijave

Rudarski fleksibilni oklopljeni gumijasti kabel je namenjen podzemni mobilni opremi, kjer je električna obremenitev kombinirana s ponavljajočimi se mehanskimi gibi. Natančen model je treba izbrati glede na nazivno napetost, presek vodnika, razporeditev jedra, dolžino kabla, vzorec gibanja in okoljske pogoje.

1. Popolnoma mehanizirana rudarska oprema

Fleksibilno konstrukcijo je mogoče uporabiti za mobilno opremo, ki deluje vzdolž mehaniziranih rudarskih obrazov, kjer sta premikanje kabla in ponavljajoče se upogibanje del običajnega delovanja. Velikost prevodnika in konfiguracija jedra morata ustrezati električnim zahtevam opreme.

2. Podzemna cestna oprema

Za mobilno opremo, ki deluje v podzemnih cestah, bo morda potreben kabel, odporen proti vlečenju, udarcem in obrabi. Pri določanju ustrezne konstrukcije kabla je treba upoštevati vrsto opreme, pot namestitve in razpoložljivo razdaljo.

3. Območja z elektromagnetnimi motnjami

Kjer so visokozmogljivi motorji, frekvenčni pretvorniki ali druga električna oprema nameščeni v bližini krmilnih ali nadzornih vezij, lahko kovinska zaščitna plast pomaga omejiti elektromagnetno sklopitev. Pravilna povezava oklopa in ozemljitev ostajata pomembna dela celotne namestitve.

4. Vlažni in prašni podzemni pogoji

Gumijasta izolacija in zunanji plašč zagotavljata konstrukcijo, namenjeno zahtevnim podzemnim okoljem. Dejansko okoljsko primernost je treba preveriti glede na izpostavljenost vodi, temperaturo, stik z oljem, mehansko obremenitev in posebne zahteve rudnika.

Tehnične točke za izbiro kabla

1. Nazivna napetost in presek prevodnika

Priložena specifikacija navaja nazivno napetost 0,66/1,14 kV in preseke vodnikov od 10 mm² do 150 mm². Pri izbiri je treba upoštevati obremenitev opreme, dovoljen padec napetosti, dolžino kabla in pričakovane pogoje namestitve, ne pa samo velikosti prevodnika.

2. Mehansko gibanje

Pri mobilni rudarski opremi se lahko kabel večkrat upogiba, zvija in vleče. Zato je treba pri ocenjevanju kabla za določeno postavitev opreme skupaj upoštevati prepletenost vodnika, izolacijo, ovoj in polmer namestitve.

3. Zahteve za zaščito

Priloženi izdelek uporablja ščit iz bakrene žice z navedeno pokritostjo ≥85 %. Če je kabel nameščen v bližini pretvornikov s spremenljivo frekvenco ali visokozmogljivih motorjev, je treba zahtevano zaščito preveriti glede na zahteve proizvajalca opreme in električno zasnovo rudnika.

4. Zahteve glede negorljivosti

Priloženi tehnični podatki navajajo skladnost z MT 386 rudarskimi zahtevami glede negorljivosti in samougasljivosti po odstranitvi plamena. Kadar projekt zahteva posebno potrdilo o varnosti v rudnikih ali dodatno dokumentacijo o preskusu, je treba te zahteve potrditi za natančen model kabla pred nabavo.

Kontrola kakovosti in tehnična dokumentacija

Za nabavo rudarskih kablov mora tehnično preverjanje zajemati model, nazivno napetost, presek vodnika, razporeditev jedra, oklopno konstrukcijo, električno upornost in veljavne zahteve za testiranje. Te podrobnosti zagotavljajo jasnejšo osnovo za izbiro in sprejem izdelka kot splošni opisi delovanja.

Qiancheng lahko zagotovi specifikacije izdelka in spremno tehnično dokumentacijo glede na izbrani model kabla in zahteve projekta. Če se zahteva certificiranje, poročila o preskusih ali drugi zapisi o inšpekcijskih pregledih, je treba veljavne dokumente potrditi med fazo ponudbe in pregleda naročila.

Kaj je treba potrditi pred naročilom?

1. Oprema in uporaba

Navedite vrsto opreme, delovno okolje in ali bo kabel uporabljen za fiksno ali mobilno delovanje. To pomaga ugotoviti, ali se prilagodljiva konstrukcija in ureditev zaščite ujemata z dejansko namestitvijo.

2. Električne zahteve

Potrdite nazivno napetost, presek vodnika, število napajalnih jeder, zahteve za krmilno jedro in dolžino kabla. Pri daljših kablih je treba upoštevati tudi padec napetosti in odpornost vodnika.

3. Mehanski pogoji

Informacije o frekvenci vlečenja, smeri upogibanja, najmanjšem polmeru namestitve, stiku s stroji in možnem udarcu lahko pomagajo določiti ustrezno konstrukcijo kabla.

4. Zahteve glede dokumentacije

Pred proizvodnjo ali odpremo potrdite veljavne rudarske standarde, certifikacijske zahteve, inšpekcijske zapise in druge tehnične dokumente, ki jih zahtevajo rudnik, proizvajalec opreme ali specifikacija projekta.

pogosta vprašanja

V1: Katere specifikacije so na voljo?

O: Priložena specifikacija navaja modele MYP in MYPT z nazivno napetostjo 0,66/1,14 kV in prerezom vodnika od 10 mm² do 150 mm². Zahtevano razporeditev jedra je treba potrditi glede na opremo in zasnovo vezja.

V2: Kakšna je funkcija zaščitne plasti?

O: Kabel uporablja oklop iz bakrene žice z navedeno pokritostjo oklopa ≥85 %. Ščit lahko pomaga zmanjšati elektromagnetno povezovanje z bližnjo električno opremo. Njegova dejanska učinkovitost je odvisna od celotne namestitve, vključno z zaključkom oklopa in ozemljitvijo.

V3: Ali se lahko kabel uporablja za mobilno podzemno opremo?

O: Prilagodljiv vodnik in gumijasta konstrukcija sta namenjena mobilnim aplikacijam, ki vključujejo ponavljajoče se upogibanje, torzijo in vlečenje. Pri končni izbiri je treba upoštevati gibanje opreme, napeljavo kablov, napetost, velikost prevodnika in okoljske pogoje.

V4: Kateri standardi veljajo za ta kabel?

O: Informacije o izdelku se sklicujejo na MT/T 818.7-2009 za specifikacijo rudarskih kablov in MT 386 za rudarske zahteve glede negorljivosti. Veljavne standarde in certifikacijske dokumente je treba potrditi glede na natančen model in zahteve projekta.

Q5: What information is needed for a quotation?

O: Glavne informacije vključujejo model kabla, nazivno napetost, prečni prerez vodnika, konfiguracijo jedra, zahtevano dolžino, količino, opremo za uporabo in pogoje namestitve. Zagotoviti je treba tudi morebitne zahteve glede certificiranja ali inšpekcijskega dokumenta, specifične za projekt.

V6: Ali je mogoče kablu priložiti tehnično dokumentacijo?

O: Tehnične specifikacije in veljavne spremne dokumente je mogoče zagotoviti glede na izbrani model in zahteve projekta. Za rudarske projekte je treba zahtevane certifikate in testne zapise potrditi, preden je naročilo zaključeno.
