Oklopljeni gumijasti kabel za striženje premoga

Modeli: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3 itd.

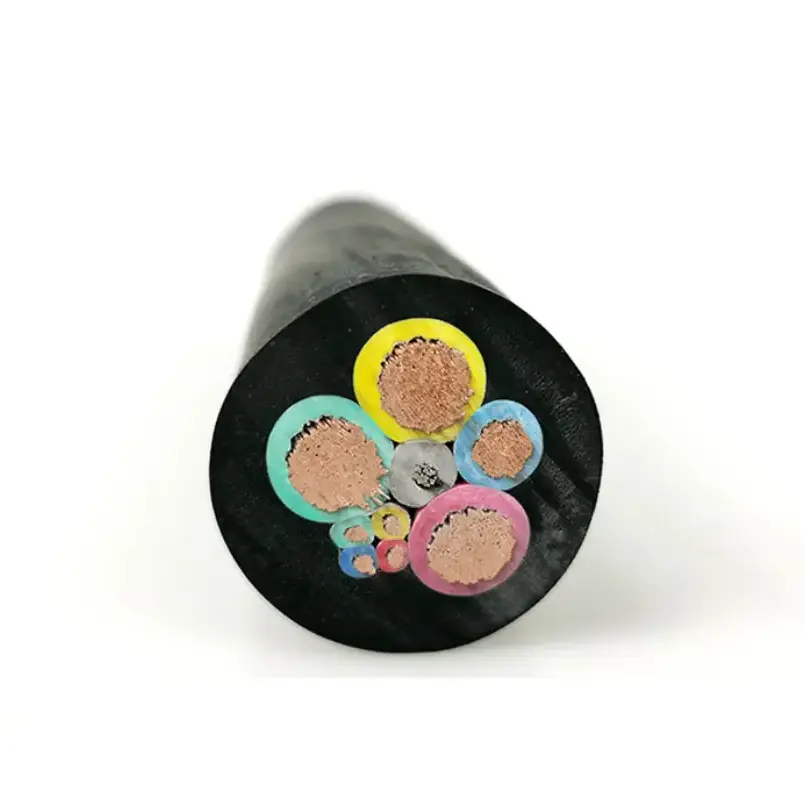

Oklopljeni gumijasti kabel za škarje premoga se uporablja za mobilno napajanje in krmilne povezave na opremi za podzemno rudarjenje premoga, kot so stroji za škarje premoga. Njegova konstrukcija združuje večžilni bakreni prevodnik brez kisika, gumijasto izolacijo za posebne namene, kovinski oklop in gumijasti ovoj visoke trdnosti. Priložene specifikacije zajemajo več napetostnih nivojev in prerezov vodnikov za aplikacije, kjer je kabel izpostavljen ponavljajočemu se gibanju, upogibanju, vlečenju in mehanskemu stiku.

Specifikacije izdelka in tabela tehničnih parametrov

Tipični pogoji uporabe

Ta vrsta kabla je namenjena podzemni mobilni rudarski opremi, kjer je napajalni kabel lahko izpostavljen nenehnemu gibanju in mehanskim obremenitvam. Dejansko specifikacijo je treba izbrati glede na napetost opreme, trenutno povpraševanje, presek prevodnika, konfiguracijo jedra in pogoje namestitve.

1. Popolnoma mehanizirane premogovniške površine

Stroji za striženje premoga in druga mobilna oprema zahtevajo kabelske konstrukcije, ki lahko sprejmejo ponavljajoče se premikanje vzdolž obdelovalne površine. Prilagodljiv prevodnik in gumijasti ovoj sta primerna za pogoje napeljave kabla, ki vključujejo upogibanje, vlečenje in stik z okoliško opremo.

2. Mobilna podzemna električna oprema

Kabel je mogoče upoštevati tudi za napajalne in krmilne povezave na drugi mobilni rudarski opremi, če se njegova nazivna napetost, razporeditev jedra in mehanske zahteve ujemajo z namestitvijo. Pred specifikacijo je treba potrditi vrsto opreme in konfiguracijo povezave.

3. Območja z elektromagnetnimi motnjami

Kovinska zaščitna plast zagotavlja prevodno pregrado okoli kabelskih žil in lahko pomaga zmanjšati učinek elektromagnetnih motenj na krmilna in signalna vezja. Zahteve za zaščito je treba oceniti skupaj z zasnovo opreme in ozemljitvijo.

4. Mokra, prašna in mehansko zahtevna minska območja

Gumijasta izolacija in zunanji plašč sta namenjena podzemnim okoljem, kjer lahko pride do vlage, prahu, vlečenja in mehanskega stika. Pri izbiri kabla je treba še vedno upoštevati dejansko izpostavljenost vodi, pot namestitve, temperaturo in mehansko obremenitev na mestu.

Ključni tehnični vidiki

Za izbiro kabla za premogovnik samo električne ocene ne zadostujejo. Konstrukcijo kabla, premikanje namestitve, zahteve glede zaščite in okoljske pogoje je treba pred naročilom preveriti glede na opremo in razporeditev rudnika.

1. Električna ocena in velikost prevodnika

Razpoložljivo napetostno območje vključuje 0,38/0,66 kV, 0,66/1,14 kV in 1,9/3,3 kV, s presekom vodnika, navedenim od 16 mm² do 120 mm² v priloženi specifikaciji. Ustrezna velikost je odvisna od obremenitve opreme, dovoljenega padca napetosti, dolžine kabla in pogojev namestitve.

2. Prilagodljiva konstrukcija za mobilno opremo

Ponavljajoče premikanje postavlja drugačne mehanske zahteve na mobilni rudarski kabel kot na kabel s fiksno namestitvijo. Večžilni bakreni vodnik in gumijasta konstrukcija sta namenjena aplikacijam, ki vključujejo ponavljajoče upogibanje in torzijo.

3. Zaščita za krmilna in signalna vezja

Kabel vključuje kompozitni kovinski oklop s pletenico iz bakrene žice in vlaken. Za instalacije, ki prenašajo krmilne signale v bližini električne opreme visoke moči, mora biti oklopna ureditev usklajena z zahtevami ozemljitve opreme in krmilnega sistema.

4. Zaščita ovoja

Zunanji gumijasti ovoj je odporen na obrabo, olje, vlečenje in udarce. Te lastnosti so pomembne, kadar je kabel speljan blizu mobilnih strojev ali izpostavljen ponavljajočemu se mehanskemu stiku.

5. Ognjevarna zmogljivost

Priložena specifikacija navaja skladnost z zahtevami MT 386 glede zaviranja gorenja v rudarstvu, vključno s samougasljivostjo po odstranitvi plamena. Kadar rudnik zahteva posebne certifikate ali zapise o preskusih, je treba preveriti projektno dokumentacijo in ustrezne specifikacije kablov.

Kakovost in dokumentacija

Za nabavo rudarskih kablov bi moralo tehnično preverjanje zajemati model izdelka, nazivno napetost, prečni prerez vodnika, konfiguracijo jedra, zahteve za električni preskus in veljavne rudarske standarde. Te podrobnosti zagotavljajo praktično osnovo za usklajevanje kabla z opremo in pogoji namestitve, ne pa izbire samo glede na nazivno napetost.

Qianchengovo proizvodnjo in inšpekcijski postopek kablov je mogoče dokumentirati v skladu z veljavno specifikacijo izdelka in projektnimi zahtevami. Zapise o preskusih, tehnične parametre in druge spremne dokumente je mogoče pregledati kot del postopka nabave in prevzema, kjer je to potrebno.

Zakaj je gradnja pomembna pri aplikacijah v rudarstvu

1. Prilagodljiva konstrukcija vodnika

Večžilni bakreni vodnik brez kisika je namenjen ponavljajočemu upogibanju in zvijanju med delovanjem mobilne opreme. Velikost prevodnika je mogoče izbrati glede na zahtevano električno obremenitev in specifikacijo kabla.

2. Kombinirana konfiguracija napajanja in nadzora

Priložena specifikacija vključuje sestavljene konstrukcije napajalnega in krmilnega jedra. Ta konfiguracija lahko poenostavi napeljavo kablov, kjer so potrebni napajalni in krmilni priključki, glede na zahteve za povezavo opreme.

3. Kovinska zaščita

Zaščitna struktura je pomembna za instalacije, kjer napajalni kabli in krmilna vezja delujejo v istem okolju mobilne opreme. Njegova učinkovitost je odvisna od celotne zasnove sistema, vključno z zaključkom oklopa in ozemljitvijo.

4. Gumijasta izolacija in ovoj

Gumijasti materiali se uporabljajo tako za izolacijo kot za zunanjo zaščitno plast. Navedena konstrukcija zagotavlja odpornost proti iztiskanju, trganju, obrabi, olju in udarcem za zahtevne mehanske pogoje, povezane z mobilno podzemno opremo.

pogosta vprašanja

V1: Kakšne napetosti in velikosti vodnikov so na voljo?

O: Priložene specifikacije pokrivajo nazivne napetosti 0,38/0,66 kV, 0,66/1,14 kV in 1,9/3,3 kV, s presekom vodnika od 16 mm² do 120 mm². Posebne osnovne ureditve in modele je treba potrditi glede na opremo in uporabo.

V2: Kakšna je zaščitna struktura, uporabljena v tem kablu?

O: Kabel uporablja kompozitni kovinski oklop, sestavljen iz pletenice bakrene žice in vlaken. Namenjen je zmanjšanju elektromagnetnih motenj, ki vplivajo na vezja v kablu, medtem ko je celotna učinkovitost zaščite odvisna tudi od pravilne namestitve in ozemljitve.

V3: Kje se običajno uporablja ta vrsta rudarskega kabla?

O: Zaščiten gumijasti kabel za striženje premoga je v glavnem povezan z mobilno podzemno rudarsko opremo in delovnimi površinami za rudarjenje premoga. Upošteva se lahko za stroje za striženje premoga in drugo mobilno opremo, če so napetost, velikost prevodnika, konfiguracija jedra in mehanske zahteve združljivi.

V4: Kaj je treba potrditi pred naročilom?

O: Potrdite nazivno napetost opreme, prečni prerez vodnika, število in vrsto žil, dolžino kabla, zahteve glede zaščite, način namestitve in okoljske pogoje. Za rudarske projekte je treba zahtevane standarde, certifikate in testno dokumentacijo potrditi tudi pred proizvodnjo ali odpremo.

V5: Ali je kabel negorljiv?

O: Priložena tehnična specifikacija navaja, da je kabel skladen z zahtevami MT 386 za negorljivost v rudarstvu in je po odstranitvi plamena samougasljiv. Vsako zahtevo glede certifikata ali preskusa, specifičnega za projekt, je treba potrditi glede na natančen model kabla in veljavno specifikacijo.

V6: Ali lahko Qiancheng zagotovi tehnično dokumentacijo za naročila projekta?

O: Tehnične parametre in spremno dokumentacijo je mogoče zagotoviti glede na izbrani model in zahteve projekta. Za ponudbo ali pregled specifikacij je koristno navesti zahtevano napetost, velikost prevodnika, konfiguracijo jedra, količino in pogoje uporabe.
