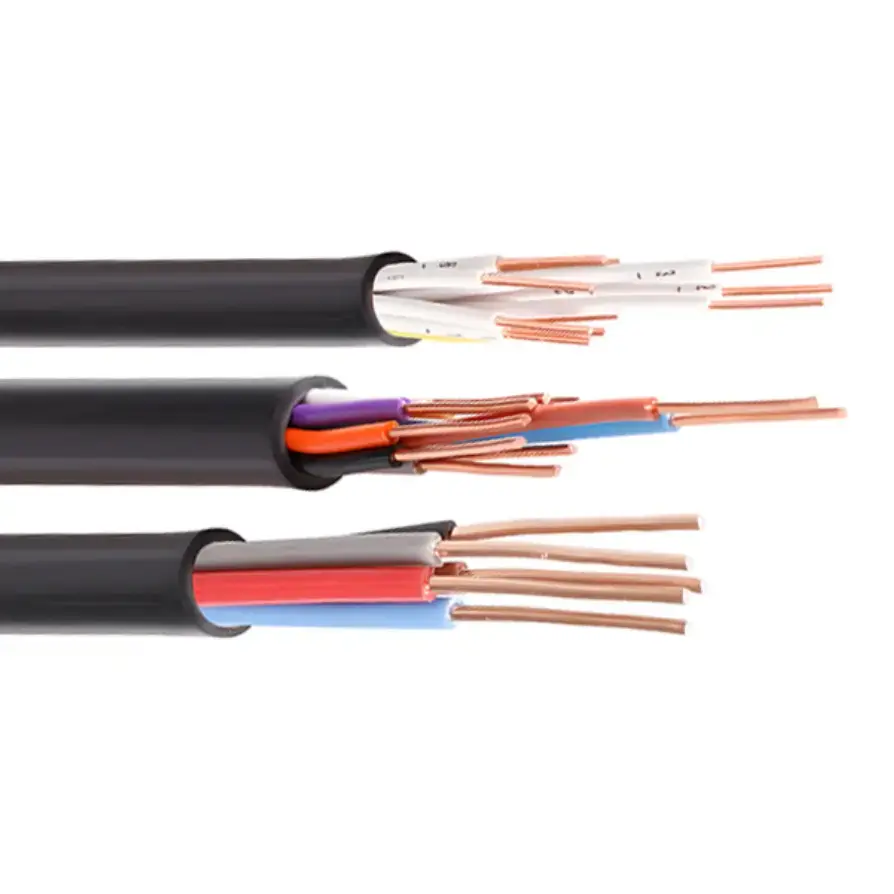

Bakreni PVC krmilni kabel

Osnovni model izdelka: KVV

Krmilni kabel iz bakrenega PVC-ja združuje bakreni prevodnik brez kisika visoke čistosti s PVC izolacijo in zaščitnim plaščem za nizkonapetostna krmilna, nadzorna in pomožna vezja. Konstrukcija KVV je namenjena fiksnemu ožičenju, kjer je treba več krmilnih signalov ali električnih funkcij napeljati skozi isti kabel. Velikost prevodnika, količino jedra, oklop in oklep lahko izberete glede na konfiguracijo opreme in okolje namestitve.

Za industrijsko avtomatizacijo, električno opremo in nadzorne sisteme stavb ta kabel zagotavlja praktično možnost večžilnega ožičenja za povezovanje krmilnih omaric, naprav na terenu, motorjev, senzorjev in drugih pomožnih vezij. Veljavno specifikacijo je treba potrditi na podlagi napetosti tokokroga, preseka prevodnika, števila žil, načina polaganja in okoljskih pogojev, ne pa zgolj na podlagi števila žil.

Specifikacija izdelka Dimenzije in tabela tehničnih parametrov

Konstrukcija in električne značilnosti

Bakreni vodnik za krmilna in pomožna vezja

Prevodnik je specificiran kot baker brez kisika visoke čistosti, z možnostmi preseka od 0,5 do 10 mm². Za nadzorne aplikacije mora velikost vodnika ustrezati priključenemu bremenu, krmilni napetosti, dovoljenemu padcu napetosti in namestitveni razdalji. Razpoložljiv obseg jeder od 2 do 61 jeder omogoča tudi, da en kabel sprejme več krmilnih ali nadzornih vezij.

PVC izolacija in ovoj

PVC zagotavlja primarno električno izolacijo in zunanjo zaščito za standardno konstrukcijo KVV. Navedena najvišja dolgoročna delovna temperatura je 70 ℃, medtem ko tabela določa temperaturo okolja za polaganje najmanj 0 ℃. Pogoji namestitve izven teh omejitev zahtevajo potrditev ustrezne konstrukcije kabla in razreda materiala, namesto da preprosto spremenite način namestitve.

Možnosti zaščite in oklepa

Krmilna vezja, nameščena v bližini opreme s spremenljivo frekvenco, motorjev ali drugih električnih virov, lahko zahtevajo dodatno zaščito. Konfiguracije KVVP in KVVRP lahko uporabljajo pleteno zaščito z določeno stopnjo pokritosti, medtem ko KVVP2 uporablja ovijanje z bakrenim trakom. Kjer je mehanska zaščita prednostna naloga, ima konstrukcija KVV22 oklep z dvojnim jeklenim trakom. Te konfiguracije je treba izbrati glede na vir motenj, mehansko izpostavljenost in pot polaganja.

Pogoji namestitve, ki vplivajo na izbiro kabla

Način namestitve je neposredno povezan s konstrukcijo kabla, ki je potrebna za projekt. Neoklepni kabli, navedeni v tabeli specifikacij, imajo najmanjši polmer upogiba 6-kratni zunanji premer kabla, medtem ko armirane ali z bakrenim trakom oklopljene konstrukcije zahtevajo vsaj 12-kratni zunanji premer. Ohranjanje navedenega upogibnega radija pomaga preprečiti prekomerno mehansko obremenitev izolacije in strukture kabla med namestitvijo.

Za neposredni vkop je navedena najmanjša globina 0,7 m, z dodatno zaščito pred zunanjimi mehanskimi poškodbami. Če je več kablov nameščenih vzporedno, je treba ohraniti zadosten prostor za odvajanje toplote. Te podrobnosti so še posebej pomembne, kadar se na različnih območjih namestitve uporablja ista specifikacija krmilnega kabla.

Scenariji uporabe

Industrijska avtomatizacija: Bakreni PVC krmilni kabel se lahko uporablja za krmilne omare PLC, opremo proizvodne linije, krmilna vezja stroja in pomožno signalno ožičenje, kjer je treba povezati več nizkonapetostnih krmilnih funkcij.

Mehanska in električna oprema: Uporablja se za krmilna in povratna vezja, povezana s črpalkami, ventilatorji, kompresorji, strojnimi orodji, hladilno opremo in drugimi električnimi stroji.

Gradbeni in komunalni sistemi: Uporablja se pri avtomatizaciji zgradb, nadzoru dvigal, opremi za nadzor požara, nadzoru ulične razsvetljave in sistemih za oskrbo z vodo ali odvodnjavanje, kjer se specifikacija kabla ujema z zahtevami veljavnega vezja.

Nova energetska oprema: Lahko se uporablja za pomožna krmilna in nadzorna vezja okoli fotonapetostne opreme, sistemov za shranjevanje energije in polnilne infrastrukture, ko napetost, temperatura in pogoji namestitve ustrezajo veljavnim specifikacijam.

Transport in skladiščenje: Uporablja se za krmilna vezja za transportne sisteme, skladiščno opremo in druge električno vodene logistične sisteme. Zaščitene ali oklepne konstrukcije se lahko upoštevajo, kadar motnje ali mehanska izpostavljenost zahtevajo dodatno zaščito.

Preverjanje kakovosti in specifikacij

Za tehnično naročilo ali specifikacijo projekta je treba bakreni PVC krmilni kabel preveriti glede na merljive parametre, namesto da bi se zanašal le na splošne opise izdelkov. Pomembne postavke vključujejo material prevodnika, površino prečnega prereza, količino jedra, izolacijsko upornost, vzdržljivost napetosti, upogibni radij in izbrano zaščitno ali oklepno strukturo.

Priložena specifikacija opredeljuje GB/T 9330-2020 kot referenčni standard in podaja zahteve za nazivno napetost, upor, izolacijo in namestitev. Za izvozne projekte je treba zahtevani standard IEC, testno dokumentacijo in zahteve ciljnega trga potrditi ločeno pred proizvodnjo. Če je potrebna zaščitena, oklepna ali ognjevarna konstrukcija, mora biti natančen model naveden tudi v specifikaciji nakupa.

Kako izbrati ustrezno specifikacijo

Začnite z električno funkcijo vezja in ugotovite, ali kabel prenaša krmilne, nadzorne, povratne ali pomožne signale. Nato potrdite zahtevani prerez vodnika in količino jedra. Za projekte z električnimi motnjami razmislite o zaščiteni konstrukciji; za izpostavljene poti, kjer je pomembna mehanska zaščita, je morda primernejša blindirana izvedba.

Za večje nadzorne sisteme lahko rezervacija dodatnih jeder zagotovi zmogljivost za prihodnje spremembe vezja. Tabela navaja 10-20-odstotni predlog rezervnega jedra, medtem ko je treba izbiro preseka preveriti glede na dejansko obremenitev, dolžino tokokroga, padec napetosti in pogoje namestitve. Večjega vodnika ne smemo izbrati samo zato, ker ima projekt večje število kontrolnih točk.

pogosta vprašanja

1. Kateri standard se uporablja za ta kabel?

Specifikacija je podana za reference izdelka GB/T 9330-2020 za krmilne kable s plastično izolacijo. Za izvozna naročila je treba potrditi zahteve IEC in standarde ciljnega trga glede na dejansko uporabo in konstrukcijo kabla.

2. Kakšne količine jeder in velikosti vodnikov so na voljo?

Naveden obseg zajema od 2 do 61 žil in preseke vodnikov od 0,5 do 10 mm². Običajne količine jeder vključujejo 4, 7, 10, 14, 19, 24 in 37 jeder, medtem ko so 0,75, 1,0, 1,5 in 2,5 mm² navedeni kot običajni preseki.

3. Ali je za aplikacije z električnimi motnjami na voljo oklopljena različica?

ja Konstrukcije KVVP in KVVRP je mogoče specificirati s pletenim ščitom pri navedeni stopnji pokritosti najmanj 80%. KVVP2 uporablja ovijanje z bakrenim trakom. Ustrezna struktura zaščite je odvisna od vira motenj in okolja namestitve.

4. Kakšne so zahteve glede delovne temperature in temperature polaganja?

Priloženi tehnični podatki navajajo najvišjo dolgoročno dovoljeno delovno temperaturo 70 ℃ in običajno temperaturo okolja za polaganje najmanj 0 ℃. Če je potrebna namestitev pod 0 ℃, je predgretje kabla navedeno v tabeli. Posebne nizkotemperaturne konstrukcije je treba posebej potrditi za hladnejše okolje.

5. Ali se kabel lahko uporablja za neposredni vkop?

Priložena specifikacija navaja minimalno neposredno vkopano globino polaganja 0,7 m in zahteva zaščito pred zunanjimi mehanskimi poškodbami. Dejansko konstrukcijo kabla je treba pred neposrednim zakopavanjem preveriti glede na stanje tal, mehansko izpostavljenost, vlago in zahteve glede namestitve projekta.

6. Katere podatke je treba navesti, ko zahtevate ponudbo?

Za natančno preverjanje specifikacij navedite zahtevano količino žil, presek vodnika, nazivno napetost, dolžino kabla, način polaganja in okolje namestitve. Če je potreben oklop, ovijanje z bakrenim trakom, oklep z jeklenim trakom ali ognjeodporna konstrukcija, vključite ustrezno zahtevo, da se lahko model kabla in tehnična dokumentacija pravilno ujemata.
