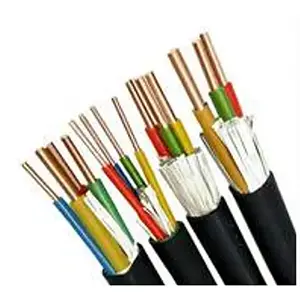

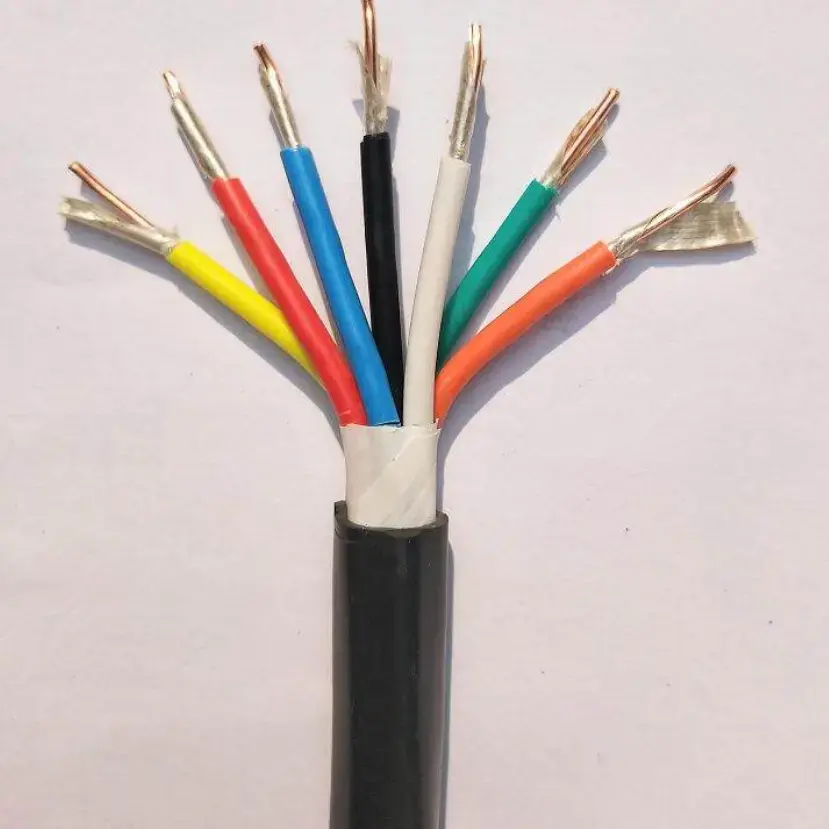

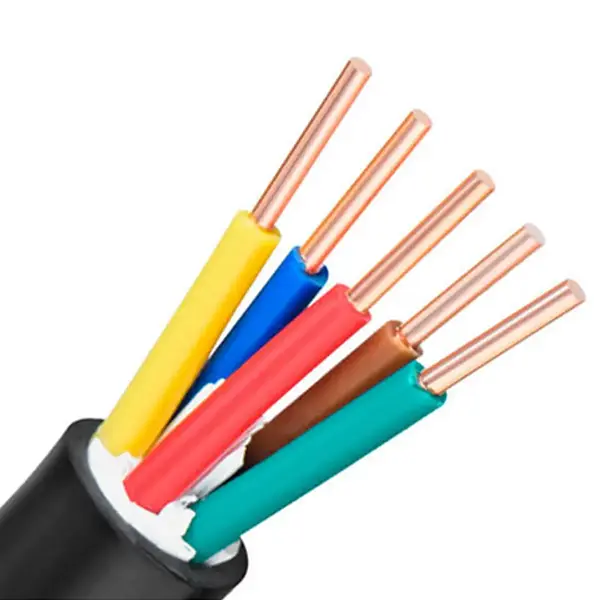

Bakreni PVC ognjeodporni kontrolni kabel

Osnovni model izdelka: N-KVV(NH-KVV).

Bakreni PVC ognjeodporni krmilni kabel združuje bakren vodnik, ognjeodporno plast iz sljude in PVC izolacijo ter ovoj za krmilna in pomožna vezja, ki zahtevajo ognjevarno konstrukcijo kabla. Kabel 450/750 V je namenjen aplikacijam, kjer je vzdrževanje kontinuitete tokokroga za določeno obdobje pod izpostavljenostjo ognju del zasnove sistema. Odvisno od konstrukcije vodnika je kabel lahko konfiguriran z bakrenimi vodniki razreda 1 ali razreda 5.

Trak iz sljude tvori ključno ognjeodporno plast okoli prevodnika, medtem ko možnosti fleksibilnega prevodnika olajšajo napeljavo kabla skozi kabelske police, krmilne omare in priključke opreme. Pri izbiri specifikacij je treba upoštevati presek vodnika, količino jedra, pogoje namestitve in zahteve protipožarne učinkovitosti celotnega električnega sistema.

Specifikacija izdelka Dimenzije in tabela tehničnih parametrov

Ognjeodporna konstrukcija in zasnova kablov

Ognjeodporna plast Mica-Tape

Trak iz sljude je nameščen okoli vodnika kot glavna ognjeodporna komponenta. Pod izpostavljenostjo ognju je ta plast namenjena ohranjanju električne izolacije za določene preskusne pogoje in pomaga ohranjati kontinuiteto tokokroga za zahtevano obdobje. Dejansko oceno požarne odpornosti je treba potrditi glede na veljavno specifikacijo izdelka in preskusno metodo za projekt.

Možnosti bakrenega vodnika

Konstrukcija prevodnika lahko temelji na bakru razreda 1 ali razreda 5 glede na zahtevano konfiguracijo kabla. Tehnična tabela zagotavlja količino prevodnika, presek in vrednosti upora pri 20 ℃ DC, kar omogoča preverjanje električnih parametrov pred potrditvijo specifikacije.

PVC izolacija in ovoj

PVC zagotavlja primarno izolacijo okoli prevodnika in prispeva k splošni mehanski zaščiti kabla. Navedena debelina izolacije se spreminja z nazivnim presekom, zato je treba specifikacijo kabla izbrati skupaj z zahtevano velikostjo vodnika in pogoji namestitve.

Kako se kabel prilega protipožarnim nadzornim sistemom

Ognjeodporni krmilni kabel iz bakrenega PVC-ja je namenjen za tokokroge, kjer morajo biti krmilne, alarmne, nadzorne ali pomožne funkcije med požarom določeno obdobje na voljo. Tipična vezja vključujejo protipožarne nadzorne omare, opremo za odvod dima, požarne črpalke in druge električno krmiljene sisteme.

Ognjeodporno funkcijo je treba obravnavati kot del celotne zasnove vezja. Usmerjanje kablov, podporni način, povezana oprema, okolje namestitve in zahtevana klasifikacija požarne odpornosti lahko vplivajo na končno delovanje sistema.

Scenariji uporabe

1. Protipožarna tehnika: krmilne omare za protipožarno zaščito, požarni alarmni sistemi, ventilatorji za odvod dima in krmilna vezja črpalke za požarno vodo.

2. Elektrarne: električne krmilne omare, sekundarne krmilne linije za generatorske sklope in krmilne ali signalne napeljave v prostorih za distribucijo električne energije.

3. Metalurška industrija: Konzole za avtomatsko upravljanje in krmilna vezja za opremo proizvodne linije v metalurških delavnicah.

4. Gradbena konstrukcija: kletne strojnice, centralni klimatski sistemi in sistemi za nadzor protipožarne zaščite dvigal.

5. Splošna industrija: oprema za čiščenje odpadne vode, proizvodne linije za sušenje in krmilna vezja za podporo obdelovalnim strojem, kjer je potrebna ognjevarna konstrukcija.

Praktični premisleki pri izbiri

1. Prerez vodnika

Zahtevani presek je treba določiti na podlagi električne obremenitve, funkcije vezja, dovoljene upornosti prevodnika in veljavnih zahtev za namestitev. Razpoložljivi podatki pokrivajo nazivne prereze od 0,5 mm² do 6 mm².

2. Osnovna količina

Količina jedra mora ustrezati številu krmilnih, alarmnih, nadzornih in pomožnih tokokrogov, ki jih je treba imeti. V tabeli so navedene priporočene konfiguracije jeder do 61 jeder, s količinami jeder po meri, ki so na voljo v skladu s priloženo specifikacijo.

3. Prilagodljivost in pot namestitve

Kadar morajo kabli potekati skozi krmilne omare, pladnje ali priključke opreme, je treba konstrukcijo vodnika in dovoljene pogoje za upogibanje upoštevati skupaj. Zahtevani polmer upogiba je treba potrditi na podlagi veljavne specifikacije kabla, ne pa na podlagi samo vrste prevodnika.

4. Zahteve glede požarne odpornosti

Ognjeodporne kable je treba izbrati glede na zahtevano trajanje preskusa, pogoje izpostavljenosti ognju in standard sistema. Kabel ne sme biti opredeljen samo z izrazom "odporen proti ognju"; potrebno je tudi potrditi zahtevano klasifikacijo učinkovitosti in spremljajočo preskusno dokumentacijo.

Kakovost in tehnično preverjanje

Pri projektnem naročanju glavne točke preverjanja vključujejo material in konstrukcijo prevodnika, nazivni presek, upornost prevodnika, konfiguracijo sljudnega traku, debelino PVC izolacije in dimenzije končnega kabla. Te merljive lastnosti zagotavljajo praktično osnovo za primerjavo dobavljenega kabla z dogovorjeno tehnično specifikacijo.

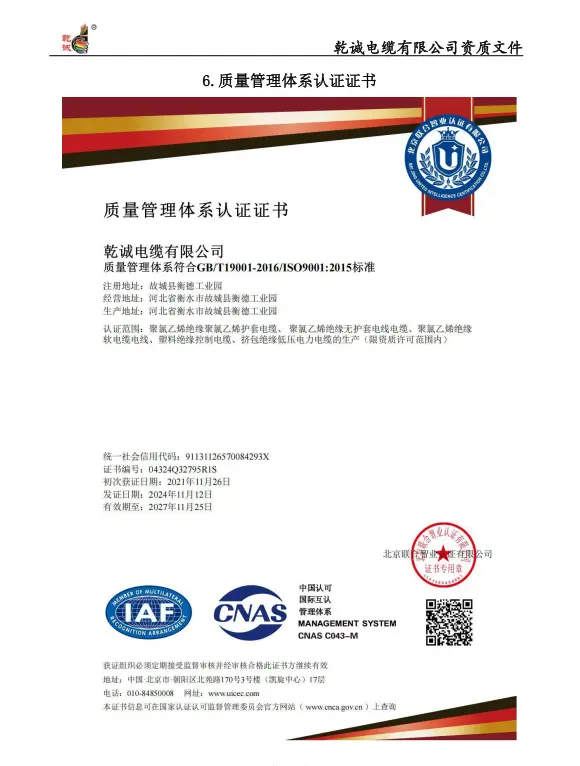

Za izvozna ali inženirska naročila lahko Qiancheng uskladi zahtevano dokumentacijo izdelka glede na specifikacijo kabla in zahteve projekta. Če se zahteva posebno poročilo o preskusu požarne odpornosti, potrdilo ali inšpekcijski dokument, ga je treba identificirati pred potrditvijo naročila, tako da je mogoče ustrezno dokumentacijo preveriti glede na dejansko konfiguracijo kabla.

pogosta vprašanja

Kakšna je nazivna napetost tega bakrenega PVC ognjeodpornega krmilnega kabla?

Nazivna napetost je 450/750V. Namenjen je krmiljenju, nadzoru in pomožnim tokokrogom, kjer se zahteva določena požarno odporna konstrukcija.

Kateri material zagotavlja ognjeodporno funkcijo?

Trak iz sljude se uporablja kot ognjevarna plast okoli prevodnika. Njegova naloga je pomagati vzdrževati električno izolacijo in kontinuiteto tokokroga v določenih pogojih požarnega preskusa.

Katere velikosti vodnikov so zajete v tabeli specifikacij?

Tabela zajema nominalne prereze od 0,5 mm² do 6 mm², z ustreznimi konfiguracijami vodnikov, debelino PVC izolacije in vrednostmi upora 20 ℃ enosmernega prevodnika.

Koliko jeder je mogoče konfigurirati?

Navedene priporočene številke jeder so 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 in 61. O količinah jeder po meri je mogoče razpravljati glede na specifikacijo projekta.

Kje se lahko uporablja ta bakreni PVC ognjeodporni kontrolni kabel?

Uporablja se lahko v protipožarnih nadzornih sistemih, krmilnih tokokrogih elektrarn, metalurški opremi, gradbenih mehanskih in električnih sistemih, opremi za čiščenje odpadne vode in drugih industrijskih kontrolnih aplikacijah, kjer je potrebna ognjevarna konstrukcija kablov.

Katere informacije je treba zagotoviti za ponudbo projekta?

Za potrditev specifikacije je koristno navesti zahtevani model, presek vodnika, količino jedra, dolžino kabla, okolje namestitve, zahteve glede požarne odpornosti in vse zahtevane tehnične dokumente ali zapisnike o pregledih.
