XLPE ognjeodporni bakreni kontrolni kabel

Modeli izdelkov: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 itd.

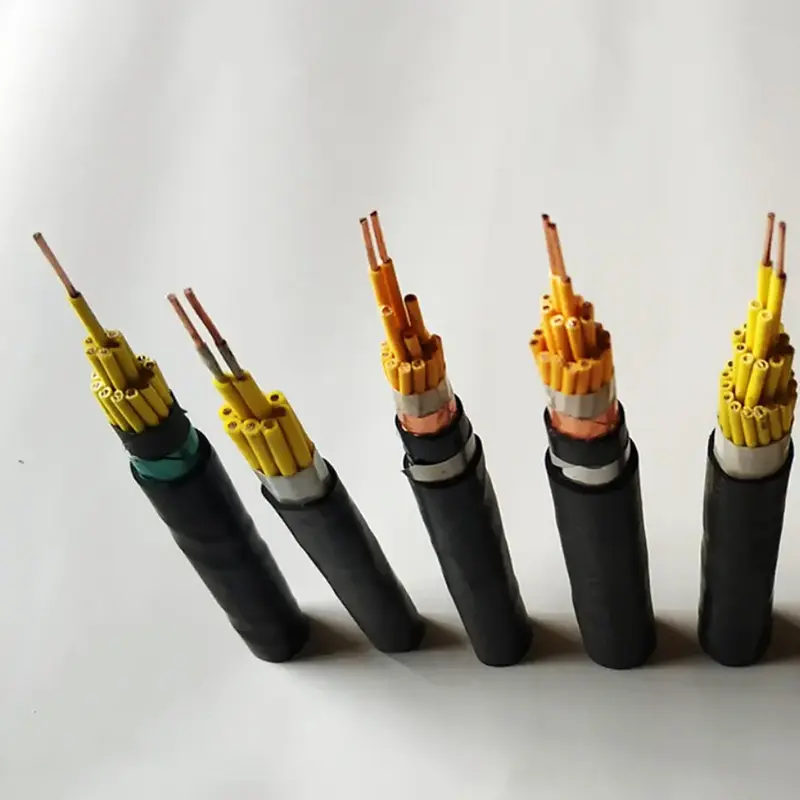

V sistemih protipožarne zaščite in nadzora v sili mora krmilni kabel še naprej prenašati električne signale, ko je izpostavljen neobičajni vročini ali ognju. Ognjeodporni bakreni krmilni kabel XLPE je namenjen za ta nizkonapetostna vezja, ki pokrivajo konfiguracije za notranjo napeljavo, oklopljeno signalno ožičenje in mehansko zaščitene instalacije. Njena paleta izdelkov vključuje neoklepne, oklopljene in oklepne konstrukcije, ki se ujemajo z različnimi pogoji polaganja.

Kabel vključuje bakreni vodnik, izolacijo iz XLPE in ognjeodporno strukturo dvoslojnega traku iz sintetične sljude. Priloženi tehnični podatki določajo najvišjo dolgoročno delovno temperaturo 90 ℃ za izolacijo XLPE. Število jeder, presek vodnika, zaščito in oklep lahko izberete glede na krmilno vezje, povezavo opreme in način namestitve.

Specifikacija izdelka, tabela mer in tehničnih parametrov

Konstrukcija in ognjeodporna zmogljivost

Bakreni prevodnik visoke čistosti

Priložena specifikacija kot prevodni material opredeljuje 99,99 % baker brez kisika visoke čistosti. Trdni vodniki razreda 1 so navedeni za N-KYJV, medtem ko so konfiguracije gibljivih vodnikov na voljo za ustrezne gibljive modele. Navedeni so preseki od 0,75 do 6 mm² in količine jeder od 2 do 61, kar omogoča, da se konfiguracija kabla ujema z različnimi postavitvami krmilnega tokokroga.

XLPE izolacija

XLPE zamreženi polietilen tvori primarno izolacijsko plast. Tehnični podatki določajo najvišjo dolgoročno delovno temperaturo 90 ℃ in kratkotrajno toleranco preobremenitve 130 ℃. Pri izbiri kabla je treba to temperaturno območje upoštevati skupaj z obremenitvijo prevodnika, pogoji okolja in dejanskim okoljem namestitve.

Dvoslojna ognjeodporna struktura sljude

Ognjeodporna plast je sestavljena iz dvoslojnega sintetičnega traku iz sljude. V skladu s priloženo specifikacijo lahko ostane kabel pod napetostjo 90 minut pri temperaturi odprtega ognja, ki ni nižja od 830 ℃. Ognjeodporna plast je torej ključni del konstrukcije kabla za krmiljenje v sili in signalna vezja, kjer je določeno neprekinjeno delovanje vezja.

Zunanji ovoj, ki zavira gorenje

Zunanji ovoj je opredeljen kot ognjevarni poliolefin. Poleg zaščite notranje strukture kabla med namestitvijo in servisiranjem je ovoj namenjen omejevanju širjenja plamena pod navedenimi požarnimi pogoji.

Modeli za različne pogoje namestitve

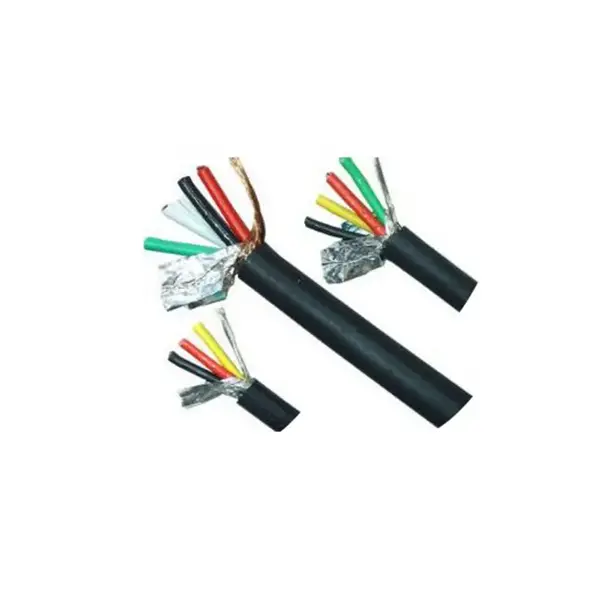

Neoklepna konstrukcija NH-KYJY/NH-KYJYR ima najmanjši polmer upogiba 6-kratni zunanji premer kabla in se lahko uporablja za kabelske police, notranje cevi in ​​kabelske jarke. Kjer so elektromagnetne motnje zaskrbljujoče, zaščitena konfiguracija NH-KYJYP zagotavlja oklop z bakreno pletenico z določeno pokritostjo vsaj 80 %.

Za poti, ki so izpostavljene mehanskemu pritisku ali podzemni namestitvi, sta N-KYJV22 in N-KYJY23 navedeni z dvoslojnim oklepom iz jeklenega traku in najmanjšim radijem upogiba 12-kratnega zunanjega premera kabla. Pred izbiro oklepne konstrukcije je treba potrditi način vgradnje, mehansko izpostavljenost, pogoje zakopavanja in zahtevano stopnjo zaščite.

Kjer se kabel uporablja

Protipožarni sistemi

Krmilna in signalna vezja za požarne alarme, brizgalne črpalke, ventilatorje za odvod dima, protipožarna polkna in zasilno razsvetljavo lahko uporabljajo kabel, kjer zahtevana požarna odpornost in električni parametri ustrezajo specifikaciji projekta.

Podzemni in zaprti objekti

Predori, obsežni komunalni koridorji, podzemna parkirišča in drugi zaprti prostori lahko zahtevajo ognjeodporno kontrolno napeljavo za opremo za nujne primere in protipožarne povezovalne sisteme.

Novo-energetski objekti

Fotonapetostne elektrarne, prostori z opremo za shranjevanje energije in infrastruktura za polnjenje lahko vključujejo vezja za nadzor v sili, kjer je treba temperaturo, požarno učinkovitost in pogoje namestitve upoštevati skupaj.

Javne zgradbe in stavbe z visoko vsebnostjo

Bolnišnice, šole, nakupovalna središča, letališča in poslovne stavbe lahko zahtevajo ognjeodporna krmilna vezja za sisteme za nujne primere in servisno opremo zgradb.

Industrijski objekti

Metalurški, kemični in drugi industrijski obrati lahko uporabljajo ognjeodporno krmilno napeljavo za zaustavitev opreme, alarm, zasilno prezračevanje in povezane nadzorne funkcije, v skladu z veljavnimi projektnimi zahtevami.

Izvožena električna oprema

Kabel je mogoče določiti kot del elektromehanske opreme ali protipožarnih sistemov, namenjenih čezmorskim projektom, z zahtevanimi standardi, preskusno dokumentacijo in embalažo, potrjeno glede na ciljni trg.

Tehnično preverjanje in vidiki nabave

Pri ognjeodpornem krmilnem kablu mora preverjanje zajemati več kot le material prevodnika. Prerez prevodnika, količina jedra, izolacijska upornost, rezultat vzdržljive napetosti, ognjeodporna plast, material plašča in ustrezni pogoji namestitve morajo ustrezati specifikaciji projekta.

Priloženi podatki določajo 3000 V/5 min za preskus vzdržljive napetosti končnega izdelka in izolacijsko upornost najmanj 1000 MΩ·km pri 20 ℃. Za projektno naročanje je treba zahtevana poročila o preskusih, certifikacijske dokumente in veljavne standarde ciljnega trga potrditi glede na točen model kabla in ne glede na kategorijo izdelka kot celoto.

Za izvozna naročila se lahko embalaža uredi s plastično folijo in plastičnimi ali zaplinjenimi lesenimi koluti v skladu z dobavljeno specifikacijo. Identifikacija jedra, dobavna dolžina in morebitne zahteve za zaščito, zaščito ali nizkodimno brezhalogensko konstrukcijo morajo biti vključene v specifikacijo naročila.

Kako določiti kabel za projekt

Najprej potrdite napetost krmilnega tokokroga in zahtevano raven požarne učinkovitosti. Nato določite presek vodnika in število žil glede na priključeno opremo in zasnovo vezja. Če kabelska trasa poteka skozi območje z elektromagnetnimi motnjami, pride v poštev oklopljena konstrukcija. Za neposredne pokope ali mehansko izpostavljene poti bo morda potreben oklepni model.

Trasa namestitve določa tudi najmanjši radij upogiba. Neoklepne različice zahtevajo vsaj 6-kratni zunanji premer kabla, oklopljene različice vsaj 8-krat in navedene oklepne različice vsaj 12-krat. Za projekte, ki vključujejo predore, bolnišnice, nakupovalna središča ali druge visoko zasedene lokacije, je treba pred naročilom v specifikaciji projekta potrditi zahtevano nizkodimno brezhalogensko ali drugo posebno konstrukcijo kabla.

pogosta vprašanja

1. Kateri standard je določen za ta kabel?

Priložena tehnična tabela določa GB/T 9330 kot veljavni standard za izdelek. Za čezmorske projekte je treba zahtevani mednarodni standard, certifikacijske dokumente in zahteve glede testiranja potrditi glede na ciljni trg in natančno konstrukcijo kabla.

2. Kakšna je ognjeodporna konstrukcija in kako dolgo lahko tokokrog ostane pod napetostjo?

Kabel uporablja dvoslojni trak iz sintetične sljude kot ognjeodporno plast. Priloženi tehnični podatki določajo neprekinjeno napajanje 90 minut pri temperaturi odprtega ognja, ki ni nižja od 830 ℃. Dejansko klasifikacijo požarne odpornosti in preskusno dokumentacijo je treba preveriti glede na naročeni model in veljavni projektni standard.

3. Katere velikosti prevodnikov in količine jeder so na voljo?

Navedeni standardni prerezi vodnikov so 0,75, 1,0, 1,5, 2,5, 4 in 6 mm². Standardne serije jeder vključujejo 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 in 61 jeder. Glede na zahteve projekta je mogoče razpravljati o posebnih številih jeder.

4. Ali so na voljo zaščitene in oklepne različice?

ja Oklopljeni NH-KYJYP je naveden z bakreno pleteno zaščito in stopnjo pokritosti najmanj 80 %. N-KYJV22 in N-KYJY23 sta navedena z dvoslojnim oklepom iz jeklenega traku. Model je treba izbrati glede na elektromagnetne motnje, mehansko izpostavljenost in način namestitve.

5. Kakšen polmer upogiba je treba ohraniti med namestitvijo?

V skladu s priloženo specifikacijo neoklepni NH-KYJY/NH-KYJYR zahteva najmanjši polmer upogiba 6-kratnega zunanjega premera kabla, oklopljeni NH-KYJYP zahteva vsaj 8-krat, oklepni N-KYJV22 ali N-KYJY23 pa najmanj 12-krat.

6. Katere informacije so potrebne za ponudbo?

Navedite zahtevani model, presek vodnika, količino žil, dolžino kabla, nazivno napetost, način polaganja in okolje namestitve. Če je potreben ščit, oklep z jeklenim trakom, konstrukcija brez halogenov z nizko vsebnostjo dima, posebna dobavna dolžina ali izvozna embalaža, je treba vključiti tudi te podrobnosti, da se lahko specifikacija in dokumentacija natančno ujemajo.
