Krmilni kabel iz XLPE bakra, ki zavira gorenje

Modeli izdelkov: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP itd.

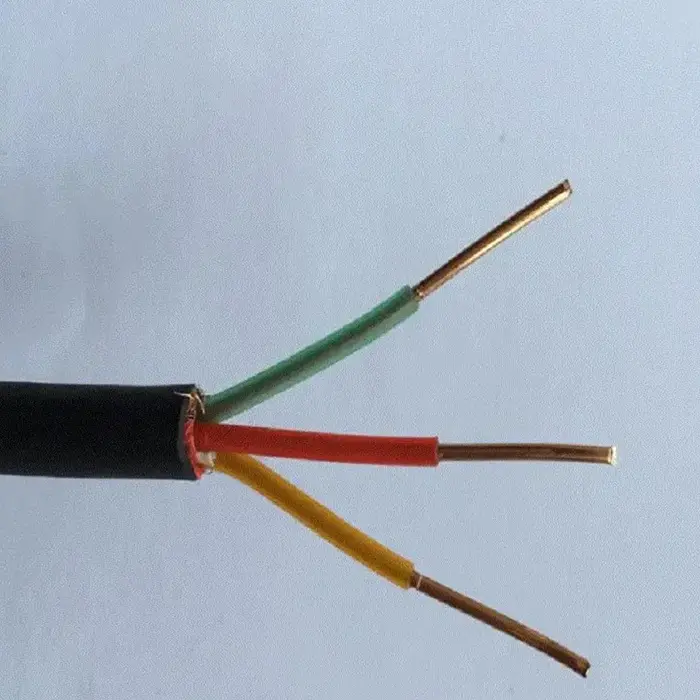

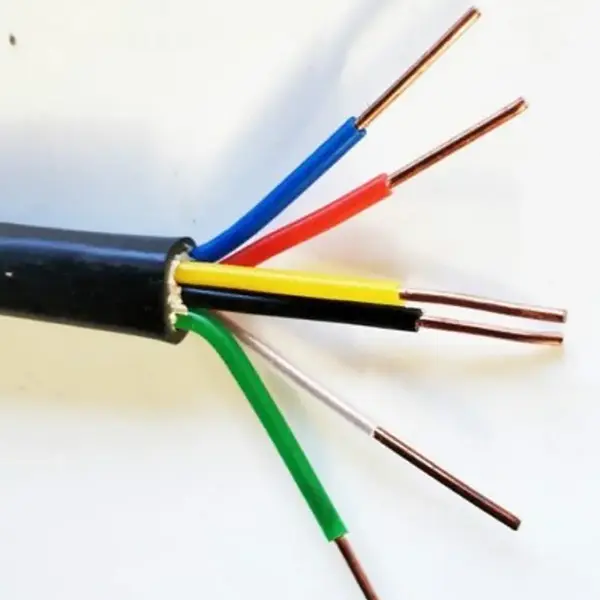

Krmilni kabel iz XLPE bakra, ki zavira gorenje, se uporablja v nizkonapetostnih krmilnih in signalnih tokokrogih, kjer je treba omejiti širjenje plamena. Standardna konstrukcija združuje bakreni vodnik brez kisika z izolacijo iz XLPE in ognjevarnim zunanjim plaščem, s trdnimi ali fleksibilnimi konfiguracijami vodnikov, ki so na voljo za različne zahteve ožičenja. Zaščitene in oklepne različice razširjajo obseg na instalacije, kjer je treba upoštevati tudi elektromagnetne motnje ali mehansko zaščito.

Izolacija iz XLPE je določena za največjo dolgotrajno delovno temperaturo 90 °C, medtem ko je kabel na voljo v konfiguracijah 450/750 V z več števili žil in prečnimi prerezi vodnikov. Z(A, B, C) stopnje zaviranja gorenja, zaščito, oklep in posebne dolžine je mogoče izbrati glede na krmilno vezje in pogoje polaganja.

Specifikacija izdelka, tabela mer in tehničnih parametrov

Konstrukcija in zmogljivost

1. XLPE izolacija za ožičenje za nadzor povišane temperature

Izolacijski sistem temelji na premreženem polietilenu in ne na običajni PVC izolaciji. V skladu s priloženimi specifikacijami ima plast XLPE največjo dolgoročno delovno temperaturo 90 °C in kratkotrajno toleranco preobremenitve 130 °C. Zaradi tega je konstrukcija primerna za krmilno opremo in električne inštalacije, kjer lahko kabel doživi višje delovne temperature.

2. Bakreni vodniki za krmilna in signalna vezja

Specifikacija prevodnika zajema 99,99 % bakra brez kisika visoke čistosti, na voljo pa so trdni vodniki razreda 1 in vijačni upogljivi vodniki razreda 5. Izbira med togo in fleksibilno konstrukcijo se lahko prilagodi načinu ožičenja, razporeditvi sponk in prostoru za namestitev.

3. Ognjevarni ovoj in dodatna zaščita

Zunanji ovoj je lahko ognjevarni PVC ali polietilen (poliolefin), na voljo pa so ognjevarni razredi Z(A, B, C). Oklopljene konfiguracije ZR-KYJYP in oklepne ZR-KYJV22 ali ZR-KYJY23 obravnavajo dodatne zahteve glede namestitve. Zaščita je pomembna, kadar je treba nadzorovati elektromagnetne motnje, medtem ko oklep iz jeklenega traku zagotavlja mehansko zaščito za določene pogoje polaganja.

Izbira konfiguracije kabla za namestitev

Ustrezna konstrukcija je odvisna od več kot velikosti prevodnika. Količina žil se mora ujemati s številom krmilnih ali signalnih vezij, razred prevodnika pa z načinom namestitve. Za kabelske police in fiksno ožičenje v zaprtih prostorih lahko zadostuje neoklepna konstrukcija. Oklopljene različice se lahko upoštevajo za tokokroge, na katere vplivajo elektromagnetne motnje, medtem ko so oklepne različice namenjene za instalacije, kjer je kabel izpostavljen mehanskemu pritisku ali pogojem neposrednega vkopa.

Za projekte, ki zahtevajo zmanjšane značilnosti dima in halogenov, je treba ločeno določiti razpoložljivo ognjevarno različico WDZ z malo dima. Med napeljavo je treba upoštevati tudi najmanjši upogibni polmer: predloženi podatki navajajo ≥6-kratni zunanji premer kabla za neoklepne različice, ≥8-krat za oklopljeno različico in ≥12-krat za oklepne različice.

Tipične aplikacije

1. Sistemi protipožarne zaščite in nadzora zgradb

Krmilne kable iz XLPE, ki zavirajo gorenje, je mogoče vključiti v nizkonapetostna krmilna vezja za protipožarno opremo, avtomatizacijo stavb in sorodne električne sisteme. Količina jedra in velikost vodnika se morata uskladiti s krmilno opremo in razporeditvijo tokokroga, ne pa izbrati samo glede na celotni premer kabla.

2. Fotovoltaična oprema in oprema za shranjevanje energije

Krmilne omare, oprema, povezana z razsmerniki, in sistemi za shranjevanje energije lahko vsebujejo več nizkonapetostnih signalnih in krmilnih vezij znotraj omejenega območja namestitve. Izolacija XLPE zagotavlja višje določeno območje delovne temperature kot krmilni kabli iz PVC, ki se običajno uporabljajo za aplikacije pri nižjih temperaturah, odvisno od dejanskih specifikacij kabla in pogojev delovanja.

3. Industrijska avtomatizacija in procesna oprema

Serija kablov se lahko uporablja za krmilna vezja, povezana z motorji, črpalkami, ventilatorji, obdelovalnimi stroji, omaricami PLC in drugo industrijsko opremo. Različice s prilagodljivim vodnikom so uporabne, kadar napeljava zahteva večjo fleksibilnost kabla, medtem ko lahko oklopljene konstrukcije pridejo v poštev za signalna vezja, ki so izpostavljena elektromagnetnim motnjam.

4. Podzemne komunalne in infrastrukturne instalacije

Oklepne konfiguracije ZR-KYJV22 in ZR-KYJY23 nudijo možnost za instalacije, ki zahtevajo dodatno mehansko zaščito, vključno z določenimi aplikacijami za neposredno vkopavanje. Nearmirane različice se lahko uporabljajo v kabelskih policah, notranjih vodih in kabelskih jarkih, kjer je mehanska zaščita zagotovljena že z načinom vgradnje.

5. Energetska oprema in izvozno usmerjeni projekti

Za transformatorske postaje, elektrarne, električno opremo in čezmorske projekte je treba zahtevane specifikacije kablov potrditi glede na projektni standard, napetostni razred, način namestitve in zahteve glede dokumentacije. Dokumentacijo o izdelku, zapise o preskusih in pakiranje kolutov je mogoče urediti v skladu z zahtevami dostave projekta.

Tehnično preverjanje pred naročilom

Za projekt krmilnega kabla so najbolj uporabne informacije, ki jih je treba potrditi pred proizvodnjo, zahtevana napetost, razred prevodnika, presek, število žil, stopnja negorljivosti in okolje za polaganje. Zaščita ali oklep je treba določiti, kadar so elektromagnetne motnje ali mehanska zaščita del zahteve za namestitev.

Priloženi tehnični podatki zajemajo prereze vodnikov 0,75–6 mm² in standardne konfiguracije jeder od 2 do 61 jeder. Dobavno dolžino je mogoče prilagoditi, medtem ko se za identifikacijo kabla uporabljajo večbarvna jedra z zeleno-rumenim ozemljitvenim jedrom. Za izvozna naročila lahko embalaža vključuje plastične kolute ali zaplinjene lesene kolute glede na zahteve glede pošiljanja.

pogosta vprašanja

1. Kateri standardi so določeni za ta kabel?

Priložena specifikacija izdelka navaja GB/T 9330 in GB/T 19666 kot veljavna nacionalna standarda. Če projekt zahteva dodatno certificiranje, poročila o preskusih ali izvozno dokumentacijo, je treba zahtevani seznam dokumentov potrditi pred proizvodnjo.

2. Kakšno temperaturno območje je določeno za XLPE izolacijo?

Tehnični podatki določajo največjo dolgotrajno delovno temperaturo 90 °C in kratkotrajno toleranco preobremenitve 130 °C. Standardna najnižja temperatura polaganja je ≥0 °C, medtem ko je hladno odporna različica navedena za neposredno gradnjo pri -30 °C.

3. Katere velikosti vodnikov in konfiguracije jedra so na voljo?

Standardni prerezi vodnikov so 0,75, 1,0, 1,5, 2,5, 4 in 6 mm². Standardne konfiguracije jeder vključujejo 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 in 61 jeder, s posebnimi števili jeder, ki so na voljo za izdelavo po meri.

4. Kdaj je treba določiti zaščiteno ali oklepno različico?

Oklopljeni ZR-KYJYP je mogoče uporabiti, kadar krmilno vezje zahteva zaščito pred elektromagnetnimi motnjami. Oklepni ZR-KYJV22 ali ZR-KYJY23 je namenjen za pogoje polaganja, kjer je potrebna dodatna mehanska zaščita, vključno s specifičnimi aplikacijami neposrednega vkopa. Zahteve za upogibni radij se med temi konstrukcijami razlikujejo.

5. Kaj je treba potrditi za projektno ponudbo?

Navedite zahtevani model, presek prevodnika, količino jedra, približno dolžino, način polaganja in morebitne zahteve glede oklopa, armature, nizke dima ali odpornosti na mraz. Za izvozna naročila je treba potrditi tudi destinacijo, zahteve za kolute in zahtevane tehnične ali inšpekcijske dokumente.

6. Ali je mogoče kabel dobaviti v prilagojenih dolžinah?

ja Priložena specifikacija navaja prilagodljive dobavne dolžine z navedeno toleranco dolžine ±0,5 %. V skladu z zahtevami projekta je mogoče razpravljati tudi o posebnem številu jeder in funkcionalnih konfiguracijah.
