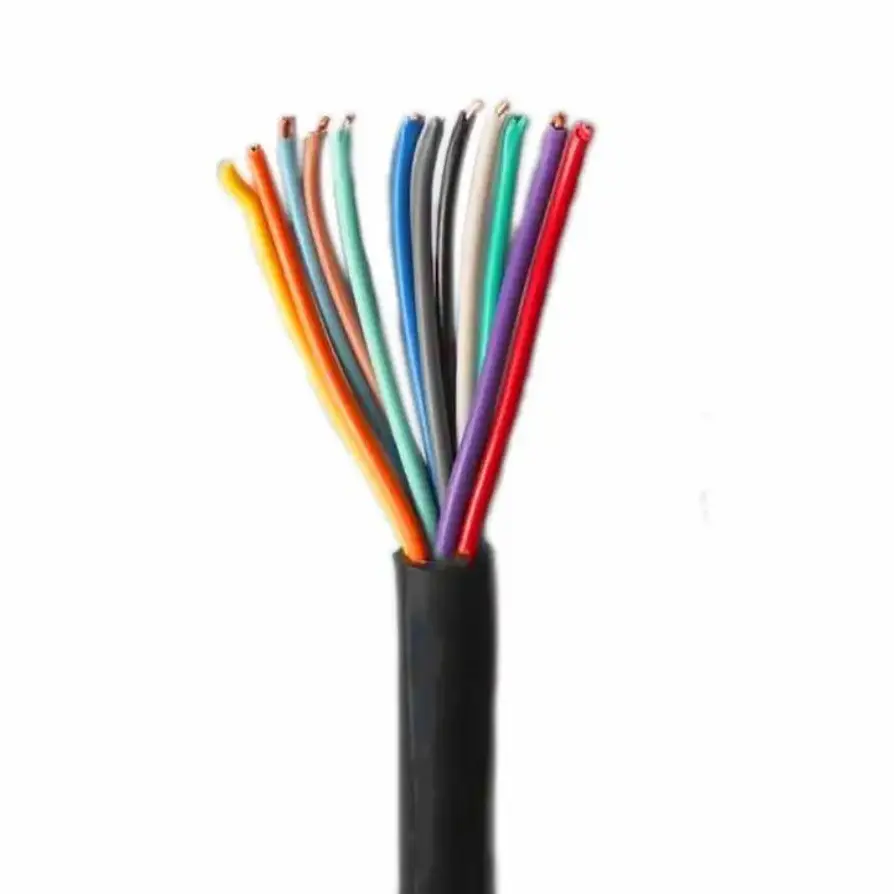

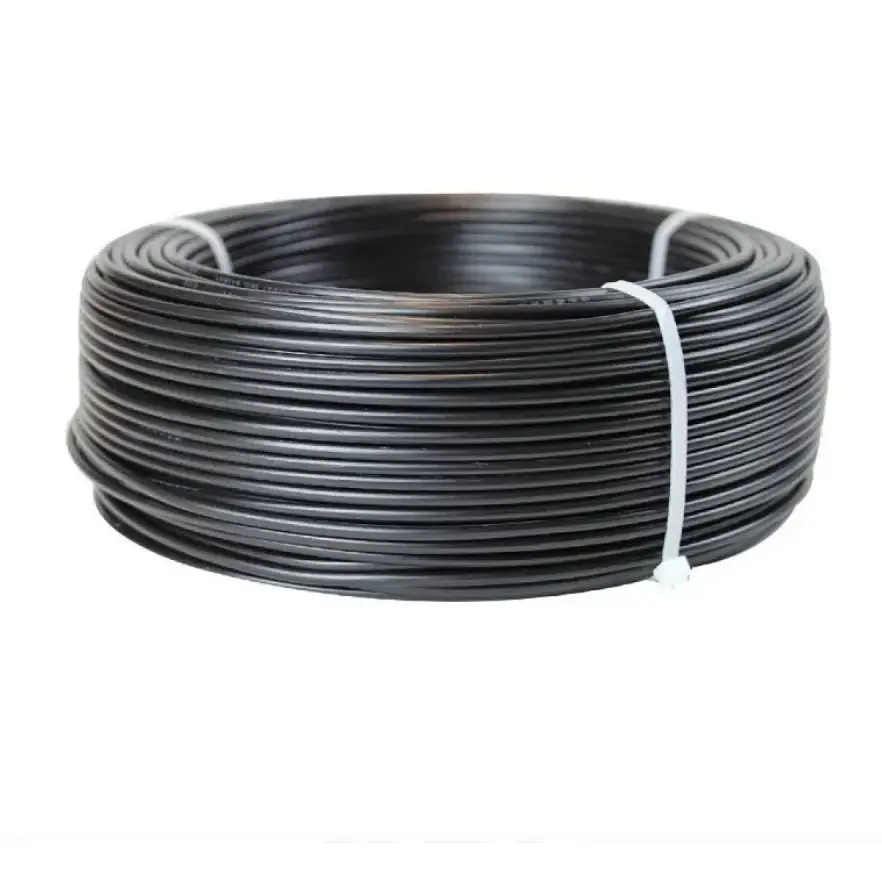

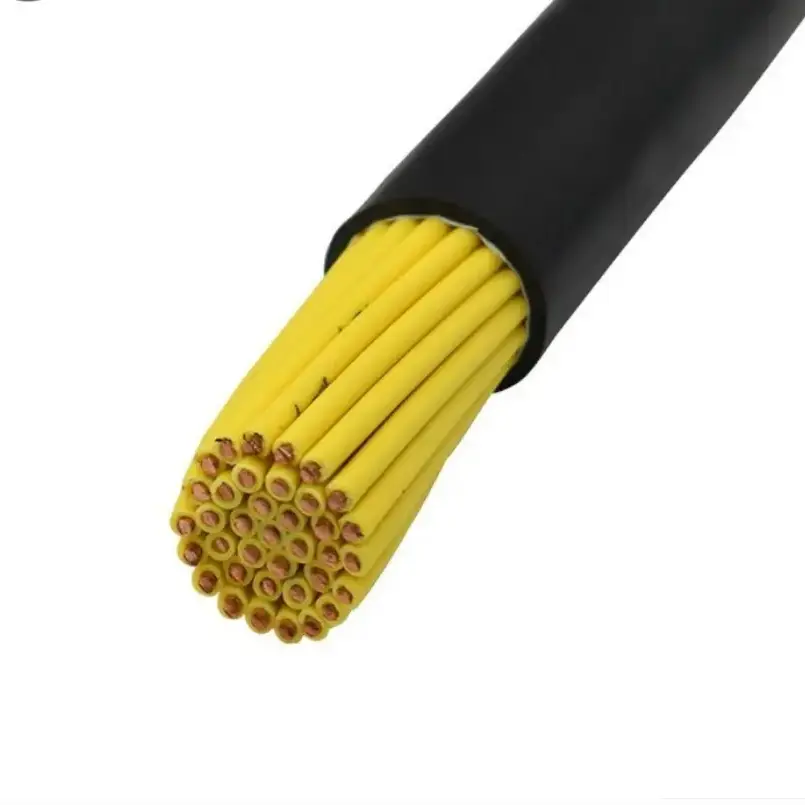

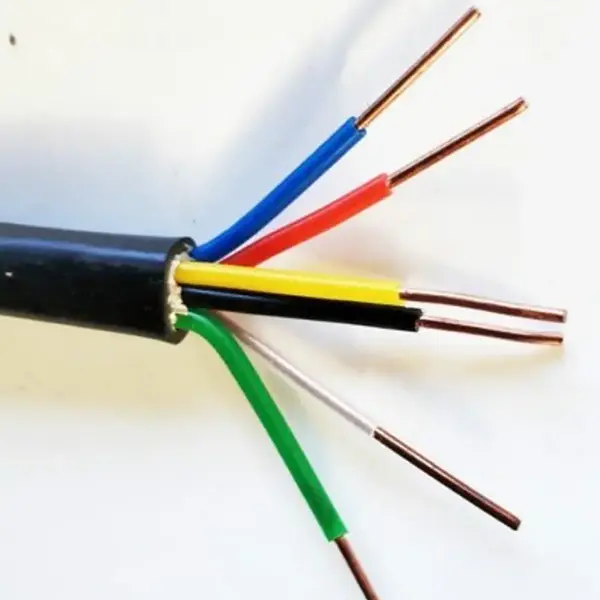

Bakreni PVC ognjevarni fleksibilni krmilni kabel

Modeli izdelkov: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Bakreni PVC ognjevarni fleksibilni krmilni kabel združuje vpletene bakrene vodnike s PVC izolacijo in zunanjim plaščem, da zagotovi prilagodljivo rešitev za krmilno in signalno ožičenje. Njegova ognjevarna konstrukcija kabla je namenjena omejevanju širjenja plamena, medtem ko prilagodljiva razporeditev vodnikov omogoča lažjo napeljavo kabla okoli krmilnih omaric, terminalov opreme in kompaktnih prostorov za ožičenje.

Ta kabel je običajno določen za protipožarna krmilna vezja, industrijsko avtomatizacijo, električno opremo, mehanske in električne sisteme ter metalurške stroje. Ustrezna specifikacija je odvisna od zahtevane konfiguracije jedra, velikosti prevodnika, pogojev namestitve in zahtev glede negorljivosti, opredeljenih za aplikacijo.

Specifikacija izdelka Dimenzije in tabela tehničnih parametrov

Konstrukcija in ognjevarna zmogljivost

Večžilni fleksibilni bakreni prevodnik

Kabel uporablja konstrukcijo z večžilnimi bakrenimi vodniki namesto polnega vodnika. Manjši posamezni vodniki zagotavljajo večjo fleksibilnost, kar je uporabno pri napeljavi krmilnih kablov skozi omare, kanale, ohišja opreme in druga mesta, kjer je prostor za namestitev omejen.

PVC izolacija in ovoj

Za izolacijo in zunanjo zaščitno plast se uporablja PVC. Debelina izolacije se spreminja glede na nazivni prerez vodnika, ustrezne vrednosti pa so navedene v tehnični tabeli. Izbrana izolacijska struktura zagotavlja električno ločitev in zaščito za krmilna in nadzorna vezja med običajnim delovanjem.

Ognjevarna konstrukcija kabla

Ognjevarni PVC material je namenjen zmanjšanju širjenja plamena vzdolž kabla, ko je izpostavljen viru vžiga. Ognjevarnost je treba oceniti v skladu z veljavno specifikacijo kabla in zahtevami glede testiranja, namesto da bi jo obravnavali enako kot odpornost proti ognju.

Zakaj je fleksibilna konstrukcija pomembna pri ožičenju krmiljenja

Bakreni PVC, ognjevarni fleksibilni krmilni kabel združuje strukturo večžilnega prevodnika s PVC izolacijo in plaščem, zaradi česar je primeren za krmilno ožičenje, kjer je pomembna prilagodljivost napeljave. Konstrukcija lahko poenostavi razporeditev kablov v krmilnih omaricah in okoli komponent opreme v primerjavi z manj prilagodljivimi oblikami kablov.

Za projekte, ki vključujejo več krmilnih vezij, razpoložljive konfiguracije jedra omogočajo izbiro kabla glede na število zahtevanih signalov ali nadzornih funkcij. Prerez prevodnika je treba določiti na podlagi električnih zahtev vezja in ne samo na podlagi količine jedra.

Pri inštalacijah z zahtevami glede požarne varnosti je mogoče lastnosti zaviranja gorenja upoštevati skupaj z okoljem namestitve, skupino kablov, načinom napeljave in veljavnim projektnim standardom. Te dejavnike je treba potrditi pred končno izbiro specifikacije.

Scenariji uporabe

Protipožarni sistemi

Uporablja se za krmilna in signalna vezja v protipožarnih kontrolnih omaricah, opremi za povezovanje protipožarnih alarmov in povezanih mehanskih sistemih, kot je oprema za odvod dima.

Električna in energetska oprema

Primerno za krmilne omare, krmilna vezja, povezana z generatorjem, opremo za prostore za distribucijo električne energije in druge nizkonapetostne krmilne aplikacije, kjer je potrebno fleksibilno ožičenje.

Metalurška in industrijska proizvodnja

Lahko se uporablja v avtomatskih krmilnih sistemih za proizvodne linije, omare za nadzor opreme in signalna vezja v industrijskih okoljih. Pri izbiri je treba upoštevati temperaturo okolja in izpostavljenost olju, vlagi ali kemikalijam.

Gradnja mehanskih in električnih sistemov

Uporablja se za krmiljenje ožičenja za centralno klimatsko opremo, mehanske in električne sisteme stavb, podzemne prostore za opremo in druge storitvene inštalacije stavb.

Splošna industrijska avtomatizacija

Uporablja se v nadzornih omarah, avtomatizirani proizvodni opremi, mehanski opremi in drugih industrijskih sistemih, kjer je treba več krmilnih ali nadzornih signalov usmeriti skozi zaprte prostore za namestitev.

Preverjanje kakovosti in specifikacij

Za krmilni kabel se mora preverjanje kakovosti osredotočiti na merljive konstrukcijske in električne parametre. Prerez prevodnika, največji premer posamezne žice, debelino PVC izolacije in upornost prevodnika za enosmerni tok je mogoče pred proizvodnjo in pošiljanjem preveriti glede na dogovorjene specifikacije.

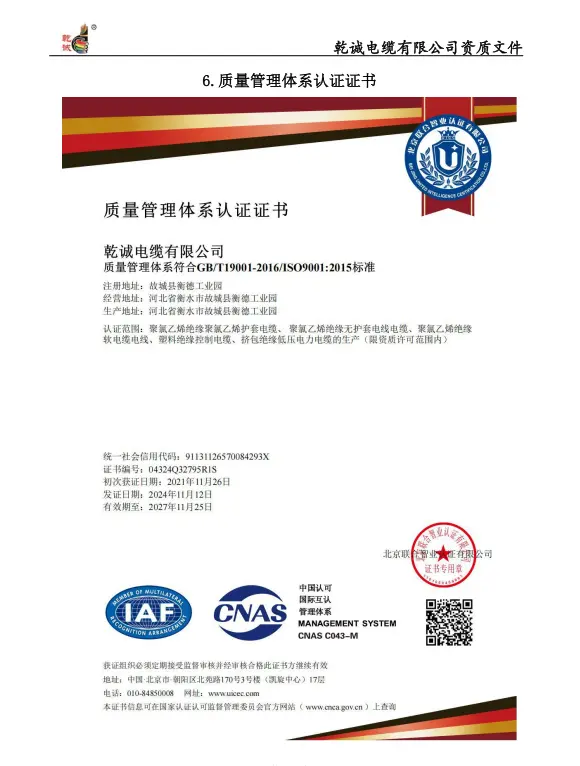

Za masovna inženirska naročila je treba predhodno potrditi model, količino jedra, prečni prerez vodnika, dolžino kabla in veljavne zahteve glede negorljivosti. Tehnično dokumentacijo in inšpekcijske zapisnike je mogoče uskladiti z naročeno specifikacijo, kjer to zahteva projekt.

Vodnik za izbiro specifikacij

Pri izbiri kabla za projekt avtomatskega krmiljenja je treba skupaj upoštevati več parametrov:

1. Prerez vodnika: izberite glede na električno obremenitev in zahteve glede krmilnega tokokroga.

2. Količina jeder: uskladite število jeder z zahtevanimi nadzornimi in nadzornimi funkcijami, pri čemer se upoštevajo dodatna jedra, kjer jih zahteva načrt projekta.

3. Način namestitve: Potrdite, ali bo kabel napeljan znotraj nadzorne omare, skozi vod, na kabelski pladenj ali neposredno na opremo.

4. Zahteve glede negorljivosti: potrdite zahtevani razred negorljivosti ali veljavni standard testiranja za projekt.

5. Okoljski pogoji: Upoštevajte temperaturo okolja, vlago, olje, kemikalije, mehansko gibanje in razpoložljiv prostor za upogibanje.

6. Zahteve glede dostave: Pred masovno proizvodnjo potrdite dolžino kabla, embalažo, označevanje, dokumentacijo in morebitne inšpekcijske zahteve.

pogosta vprašanja

1. Ali je ta bakreni PVC ognjevarni fleksibilni krmilni kabel negorljiv?

ja Kabel uporablja negorljivo PVC izolacijo in materiale za plašč, ki so zasnovani tako, da pomagajo omejiti širjenje plamena. Natančno učinkovitost zaviranja gorenja je treba potrditi v skladu z navedeno konstrukcijo kabla in veljavnimi preskusnimi zahtevami.

2. Zakaj je kabel primeren za ožičenje v ozkih stikalnih omaricah?

Struktura večžilnega prevodnika zagotavlja večjo fleksibilnost kot polni vodnik enakega nazivnega prereza. To lahko olajša usmerjanje in zaključevanje, kjer je razpoložljiv prostor za namestitev omejen.

3. Kateri prečni prerezi in količine jedra so na voljo?

Navedeni prečni prerezi so 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² in 6 mm². Priporočene količine jeder vključujejo 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 in 61 jeder. O osnovnih količinah po meri je mogoče razpravljati glede na zahteve projekta.

4. Ali je mogoče kabel prilagoditi za posebne količine ali dolžine jedra?

ja O količinah jeder in dolžinah kablov po meri se je mogoče dogovoriti glede na specifikacijo projekta. Prerez prevodnika, pogoje namestitve, zahteve glede negorljivosti in zahtevano dokumentacijo je treba potrditi pred proizvodnjo.

5. Kje se ta vrsta kabla običajno uporablja?

Tipične aplikacije vključujejo protipožarne nadzorne omare, električno in energetsko opremo, metalurške proizvodne linije, gradbene mehanske in električne sisteme, avtomatizirano proizvodno opremo in industrijske krmilne omare.

6. Katere informacije so potrebne za ponudbo?

Navedite zahtevani model, presek vodnika, količino žil, dolžino kabla, okolje namestitve in veljavne zahteve glede negorljivosti. Projektne risbe ali tehnične specifikacije se lahko zagotovijo tudi, če so na voljo, tako da je mogoče preveriti konstrukcijo kabla pred ponudbo in proizvodnjo.
