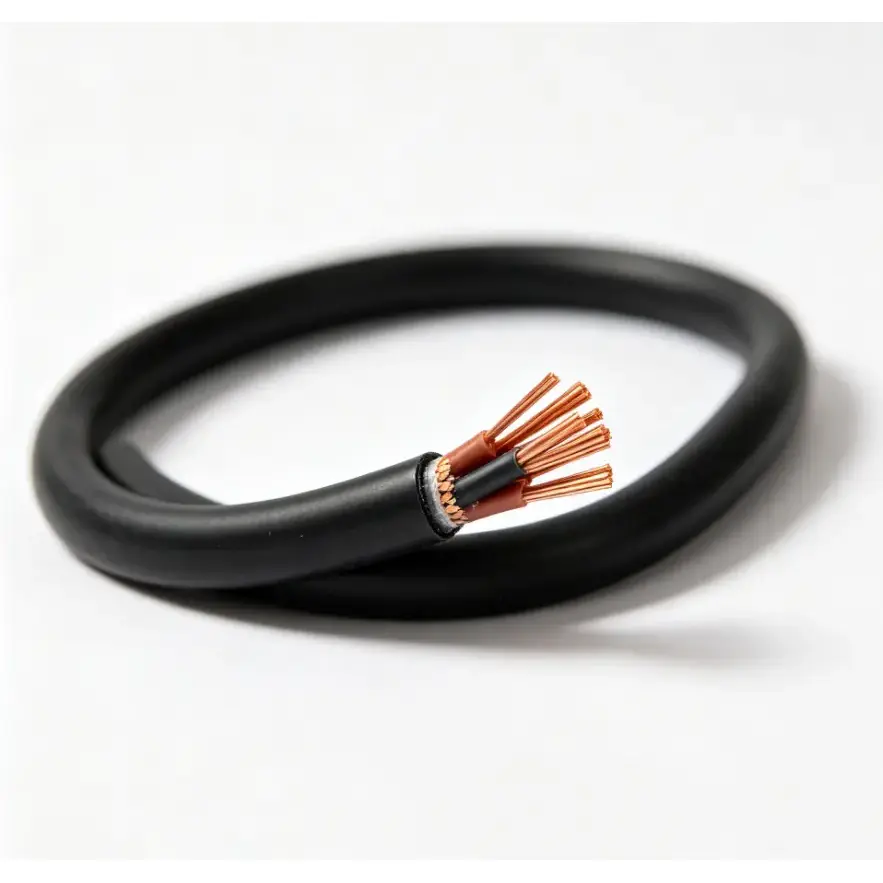

Kabel za nadzor visoke temperature

Osnovni modeli: KGG, KFF, itd. Izolacijski material: silikonska guma ali fluoroplast.

Kabel za nadzor visoke temperature je kabel za posebne namene za prenos krmilnih in nadzornih signalov v delovnih okoljih z visoko temperaturo. Kot prevodnik uporablja baker brez kisika visoke čistosti, s silikonsko gumo ali fluoroplastično izolacijo ter opcijsko zaščito in zaščitno strukturo ovoja. Večžilni prevodnik zagotavlja prilagodljivost za ožičenje opreme, medtem ko je materiale za izolacijo in plašč mogoče izbrati glede na delovno temperaturo in pogoje v okolici.

Ta konstrukcija je namenjena aplikacijam, kjer je temperaturna odpornost pomemben del izbire kabla. Tipične uporabe vključujejo metalurgijo, toplotno obdelavo, industrijske peči, opremo za termično obdelavo in druge industrijske nadzorne sisteme. Dejansko specifikacijo kabla je treba izbrati glede na stalno temperaturo, najvišjo temperaturo, električne zahteve, pogoje namestitve in izpostavljenost olju, vlagi ali jedkim medijem.

Specifikacija izdelka Dimenzije in tabela tehničnih parametrov

Material in konstrukcija

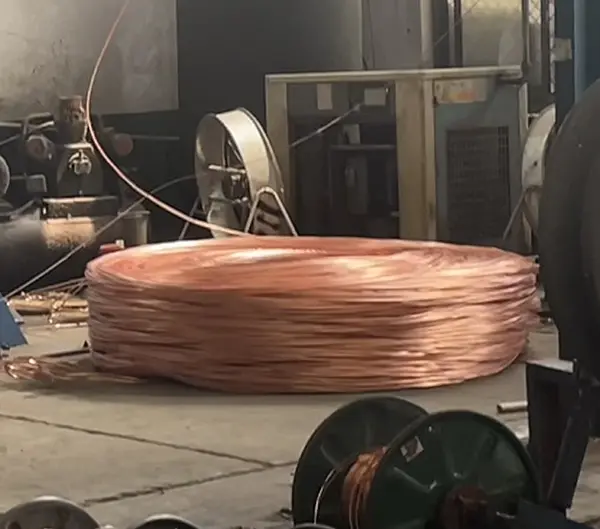

1. Bakreni prevodnik brez kisika visoke čistosti

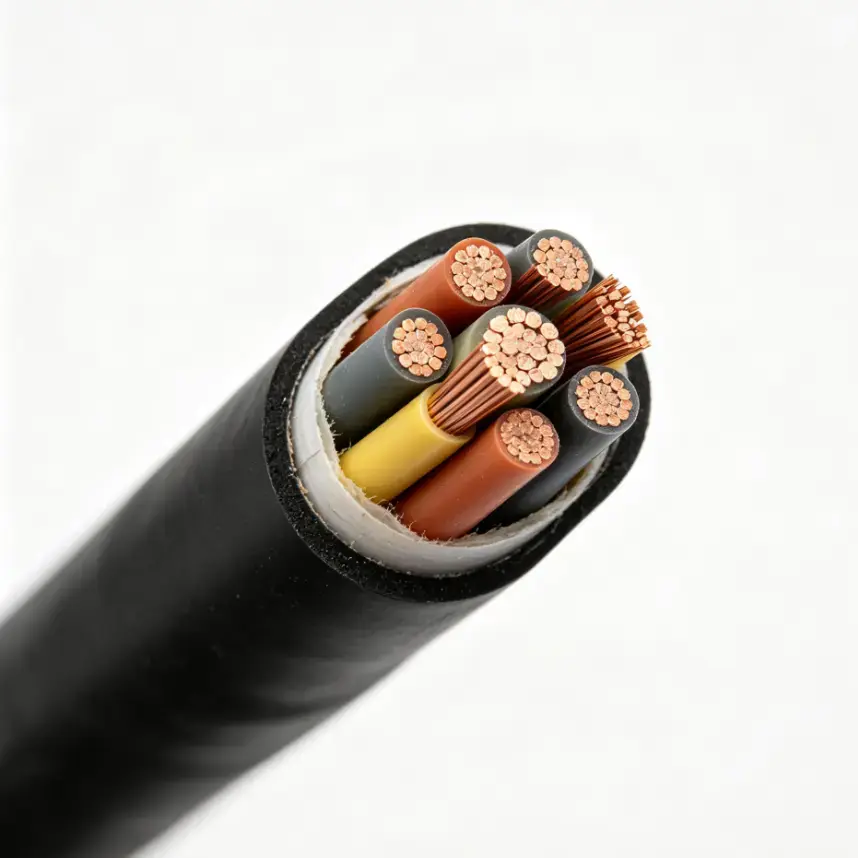

Prevodnik je izdelan iz bakra brez kisika visoke čistosti v večžilni fleksibilni konstrukciji. V primerjavi s togim trdnim vodnikom je vpletena struktura bolj primerna za napeljavo okoli opreme in krmilnih omar. Razpoložljivi prerez vodnika je od 0,5 mm² do 10 mm² glede na navedeno območje specifikacij.

2. Izolacija iz silikonske gume ali fluoroplastike

Silikonska guma in fluoroplastika zagotavljata temperaturno odporne izolacijske možnosti za različne pogoje delovanja. Pri izbiri materiala je treba upoštevati stalno delovno temperaturo, kratkotrajno izpostavljenost temperaturi, mehanske zahteve in okolje v okolici in ne samo temperaturo.

3. Izbirni oklop za krmilna vezja

Kabel je lahko opremljen z pletenico iz bakrene žice ali ovijanjem z bakrenim trakom, kadar je potreben oklop. Določena stopnja pokritosti z zaščito je ≥80 %. Zaščita je še posebej pomembna, če so krmilna ali nadzorna vezja nameščena blizu opreme, ki lahko povzroča električne motnje.

4. Več možnosti materiala plašča

Zunanji ovoj lahko uporablja visokotemperaturno odporno zmes z nizkim dimom, brez halogenov, ki zavira gorenje, PVC, silikonsko gumo, fluoroplastično ali nitrilno zmes. Razpoložljiva konstrukcija zagotavlja različne kombinacije temperaturne odpornosti in odpornosti na olje, kisline, alkalije in druge industrijske pogoje.

Učinkovitost in vidiki uporabe

Delovna temperatura krmilnega kabla je določena s celotno konstrukcijo kabla, vključno z vodnikom, izolacijo, plaščem in pogoji namestitve. Zato je treba pred izbiro specifikacije skupaj potrditi temperaturni razred, izpostavljenost okolja in električne zahteve.

1. Dolgoročne in kratkoročne temperaturne zahteve

Razpoložljivi dolgoročni delovni temperaturni razredi so 90 ℃, 180 ℃ in 200 ℃. Odvisno od izbrane konstrukcije lahko kratkotrajna najvišja temperatura doseže 250 ℃ do 280 ℃. Različice iz silikonske gume in FEP fluoroplastike so odporne tudi na temperature do -60 ℃. Izbrana stopnja mora ustrezati dejanskemu temperaturnemu profilu opreme.

2. Električna zmogljivost za krmilna in nadzorna vezja

Bakreni prevodnik brez kisika zagotavlja zahtevano električno pot za krmilne in nadzorne signale, medtem ko izolacijska upornost in vzdržljiva napetost zagotavljata merljive indikatorje električne učinkovitosti. Kjer so elektromagnetne motnje zaskrbljujoče, je mogoče določiti zaščito z bakreno pletenico ali bakrenim trakom.

3. Odpornost na industrijske delovne pogoje

Območja z visoko temperaturo lahko vsebujejo tudi olje, vlago, prah, kisle ali alkalne snovi. Zato je treba plašč izbrati glede na dejanski okoliški medij. Za različne kombinacije temperature in izpostavljenosti okolju je mogoče razmisliti o možnostih ovoja iz silikonske gume, fluoroplastike in nitrila.

4. Prilagodljiva namestitev okoli opreme

Konstrukcija večžilnega prevodnika podpira prilagodljivo napeljavo okoli industrijskih strojev, nadzornih omaric in toplotne opreme. Količina žil, prečni prerez vodnika in celotna konstrukcija kabla morajo biti usklajeni z razpoložljivim prostorom za namestitev in zahtevami vezja.

Tipične industrijske aplikacije

Ta kabel se uporablja za krmilna, nadzorna in signalna vezja v industrijskih okoljih, kjer povišane temperature vplivajo na izbiro kabla. Tipične aplikacije vključujejo:

●Metalurgija in kovinskopredelovalna oprema

● Linije za toplotno obdelavo in oprema za termično obdelavo

●Industrijske peči in ogrevalni sistemi

● Visokotemperaturni proizvodni stroji

●Industrijske krmilne omare in priključki opreme

● Tokokrogi za nadzor in nadzor temperature

●Oprema, izpostavljena olju, vlagi, prahu ali jedkim industrijskim medijem

Kontrola kakovosti in tehnično preverjanje

Pri nabavi industrijskih kablov se mora preverjanje izdelka osredotočiti na merljivo konstrukcijo in električne parametre. Ključne postavke vključujejo material prevodnika, presek prevodnika, količino jedra, izolacijski material, konstrukcijo plašča, nazivno napetost, izolacijski upor, upor prevodnika in vzdržljivo napetost.

Pregled proizvodnje lahko vključuje preverjanje dimenzij, preskušanje upornosti prevodnika, preskušanje izolacijske upornosti in preskušanje vzdržljive napetosti močne frekvence v skladu z veljavno specifikacijo izdelka. Za inženiring in izvozna naročila je mogoče potrditi tehnično dokumentacijo in testne zapise v skladu z zahtevano specifikacijo in projektnimi pogoji.

Kaj je treba potrditi pred naročilom?

Za specifikacijo visokotemperaturnega krmilnega kabla je treba pred ponudbo ali proizvodnjo potrditi naslednje informacije:

● Stalna delovna temperatura in možna kratkotrajna najvišja temperatura

●Potreben prerez vodnika in število žil

● Zahteve za nazivno napetost in električno zmogljivost

●Ali je potrebna bakrena pletenica ali zaščita z bakrenim trakom

● Zahtevan material ovoja in odpornost na okolje

● Izpostavljenost olju, kislini, alkalijam, vlagi, prahu ali jedkim medijem

●Zahtevana ognjevarna ali ognjeodporna zmogljivost

● Zahteve glede dolžine kabla, pakiranja in tehnične dokumentacije

pogosta vprašanja

1. Kakšno temperaturo lahko neprekinjeno vzdrži ta kabel za nadzor visoke temperature?

Razpoložljivi dolgoročni delovni temperaturni razredi vključujejo 90 ℃, 180 ℃ in 200 ℃. Odvisno od izbrane konstrukcije lahko kratkotrajna najvišja temperatura doseže 250 ℃ do 280 ℃. Različice iz silikonske gume in FEP fluoroplastike so odporne tudi na nizke temperature do -60 ℃.

2. Kateri prevodni material je uporabljen?

Prevodnik uporablja baker brez kisika visoke čistosti v večžilni fleksibilni konstrukciji. Razpoložljivi presek vodnika je od 0,5 mm² do 10 mm² v skladu z navedenimi tehničnimi specifikacijami.

3. Ali je mogoče dodati zaščito?

ja Izbirna zaščita vključuje pletenje bakrene žice ali ovijanje z bakrenim trakom, z določeno stopnjo pokritosti oklopa ≥80 %. Zaščitno strukturo je mogoče izbrati glede na nadzorni sistem in elektromagnetno okolje.

4. Ali lahko prilagodite kabelske žile, presek, oklop in stopnje negorljivosti?

ja Navedena konstrukcija podpira od 2 do 61 žil in preseke vodnikov od 0,5 mm² do 10 mm². Zahteve glede oklopa, materiala plašča, ognjevarne ali ognjeodporne zahteve in dolžino kabla je mogoče potrditi glede na uporabo in tehnične specifikacije.

5. Ali je kabel primeren za izpostavljenost olju, kislinam in alkalijam?

Razpoložljive možnosti ovoja vključujejo silikonsko gumo, fluoroplastiko, spojino ovoja iz nitrila in PVC, odporen na visoke temperature. Kjer so prisotni olje, kislina, alkalije, vlaga ali jedki mediji, je treba material plašča izbrati glede na dejansko delovno okolje.

6. Katere informacije so potrebne za množično zunanjetrgovinsko naročilo?

Prosimo, navedite zahtevani presek vodnika, količino jedra, delovno temperaturo, nazivno napetost, zahteve za oklop, material plašča, dolžino kabla, okolje uporabe in veljavne tehnične standarde. Te podrobnosti omogočajo potrditev konstrukcije kabla in proizvodnih specifikacij pred ponudbo.
